Одноступенчатый, без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Насос Grundfos TP 32-180/2 A-F-A-BQBE (99221983) имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Насос TP 32-180/2 A-F-A-BQBE оснащен несбалансированным сильфонным уплотнением. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 6/10 DIN (EN 1092-2 и ISO 7005-2). Насос оснащен вентилятором охлаждения асинхронного двигателя.
Технические характеристики:
Наименование - TP 32-180/2 A-F-A-BQBE
Артикул (код) - 99221983
Скорость насоса, при которой расчитаны его характеристики - 2840 об/м
Номинальный расход - 6.2 м3/ч
Номинальный напор - 11.9 м
Макс гидростатический напор - 180 дм
Текущий диаметр рабочего колеса - 118 мм
Первичное уплотнение вала - BQBE
Допуски по рабочим хар-кам - ISO9906:2012 3B
Исполнение насоса - A
Модель - A
Материалы:
Корпус насоса - Чугун
Корпус насоса - EN-JL1040
Корпус насоса - ASTM A48-40 B
Рабочее колесо - Нержавеющая сталь
Рабочее колесо - DIN W.-Nr. 1.4301
Рабочее колесо - AISI 304
Код материала - A
Монтаж:
Диапазон температуры окружающей среды - -30 .. 40 °C
Макс. рабочее давление - 10 бар
Трубное присоединение - DIN
Соединение труб - DN 32
Вход насоса - DN 32
Выход насоса - DN 32
Допустимое давление - PN 6/10

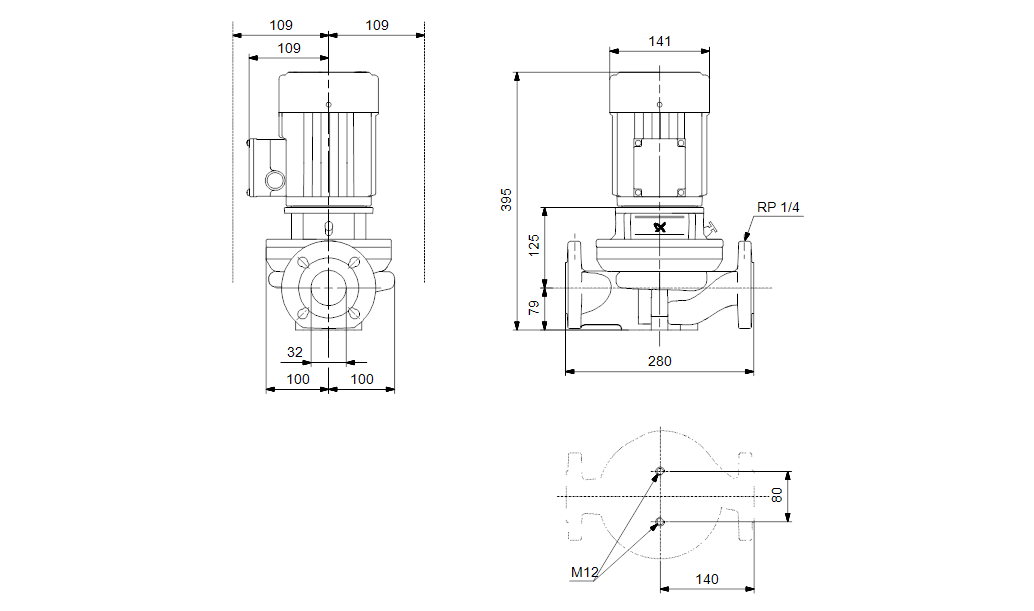

Монтажная длина - 280 мм
Размер фланца электродвигателя - FT85
Код присоединения - F
Жидкость:
Рабочая жидкость - Вода
Диапазон температур жидкости - 0 .. 140 °C
Температура перекачиваемой жидкости - 20 °C
Плотность - 998.2 кг/м
Данные электрооборудования:
Тип электродвигателя - 71B
Класс энергоэфф-ти - IE3
Номинальная мощность - P2 - 0.55 кВт
Энергия (Р2), необходимая для насоса - 0.55 кВт
Частота питающей сети - 50 Hz
Номинальное напряжение - 3 x 220-240D/380-415Y В
Номинальный ток - 2.50/1.44 A
Пусковой ток - 580-620 %
Cos фи - характеристика мощности - 0.80-0.70
Номинальная скорость - 2830-2850 об/м
Энергоэффективность - IE3 77,8%
Эффективность электродвигателя при полной нагрузке - 77.8 %
Эффективность двигателя при 3/4 нагрузки - 81.5 %
Эффективность электродвигателя при 1/2 нагрузки - 79.5 %
Количество полюсов - 2
Класс защиты (IEC 34-5) - 55 Dust/Jetting
Класс изоляции (IEC 85) - F
Защита электродвигателя - Отсутс.
Номер электродвигателя - 85805103
Другое:
Минимальный индекс эффективности MEI - 0.64
ErP статус - EuP Отдельностоящий/Прод.
Нетто вес - 23.9 кг
Брутто вес - 27.4 кг
Объем упаковки - 0.06 м
Cтрана происхождения - RU
ТН ВЭД ЕАЭС Код - 8413705100
