Grundfos TP 100-70/4 A-F-A BAQE 3x400 В, 1450 об/мин

Артикул: 96109033

Цена обновлена - 19.04.2024

Grundfos TP 100-70/4 A-F-A BAQE 3x400 В, 1450 об/мин

Голосов: 1

Оценить

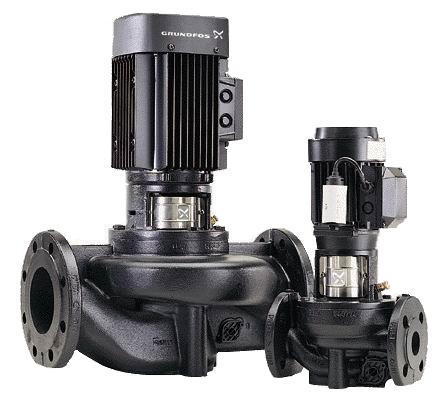

Одноступенчатый одинарный центробежный насос Grundfos TP 100-70/4 A-F-A-BAQE типа "ин-лайн":
- кольца щелевого уплотнения из бронзы
- катафорезная обработка проточной части
- жёсткая втулочная муфта
- конструкция, облегчающая техобслуживание
- гидравлически оптимальная проточная часть
- конструкция типа "ин-лайн" с противолежащими всасывающим и напорным патрубками, позволяющая выполнить монтаж на трубе или на бетонном основании
- необслуживаемое торцевое уплотнение из коррозионно-стойкого металла.

3- фазный асинхронный электродвигатель.

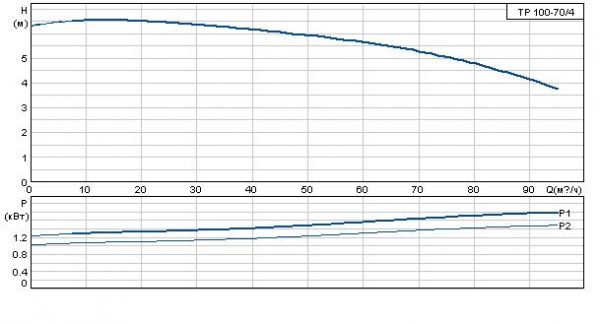

Технические характеристики:
Частота вращения - 1445 об/м
Номинальная подача - 79.1 м3/ч
Номинальный напор - 4.75 м
Максимальный гидростатический напор - 70 дм
Текущий диаметр рабочего колеса - 150 мм
Уплотнение вала - BAQE
Исполнение насоса - A
Модель - A

Материалы:
Корпус насоса - Чугун, EN-JL1040, ASTM A48-40 B
Рабочее колесо - Чугун, EN-JL1030, ASTM A48-30 B
Код материала - A

Монтаж:
Диапазон температуры окружающей среды - 0 .. 60 °C
Максимальное рабочее давление - 16 бар
Стандартный фланец - DIN
Код соединения - F
Соединение труб - DN 100
Допустимое давление - PN 16
Монтажная длина - 550 мм
Размер фланца электродвигателя - FF165

Жидкость:
Диапазон температур жидкости - 0 .. 120 °C
Плотность - 1000 кг/м3

Данные электрооборудования:
Тип электродвигателя - 90LC
IE Efficiency class - IE3
Количество полюсов - 4
Номинальная мощность - P2 - 1.5 кВт
Энергия (Р2), необходимая для насоса - 1.5 кВт
Промышленная частота - 50 Hz
Номинальное напряжение - 3 x 220-240 D/380-415 Y V
Номинальный ток - 6,15-6,30/3,55-3,65 A
Пусковой ток - 730-790 %
Cos фи - характеристика мощности - 0,75-0,68
Номинальная скорость - 1450-1460 об/м
IE efficiency - IE3 85,3 %
Эффективность электродвигателя при полной нагрузке - 85,3 %
Эффективность двигателя при 3/4 нагрузки - 85,8-84,3 %
Эффективность электродвигателя при 1/2 нагрузки - 84,2-81,0 %
Класс защиты (IEC 34-5) - 55 (Protect. water jets/dust)
Класс изоляции (IEC 85) - F
Защита электродвигателя - отсутствует
Номер электродвигателя - 87220319

Другое:
№ продукта - 96109033
Нетто вес - 94 кг
Полный вес - 108 кг
Объем упаковки - 0.39 м3
