Grundfos CR 20-4 A-F-A-V-HQQV (фланец по DIN) 3х400 В

Артикул: 96500593

Цена обновлена - 20.04.2024

Grundfos CR 20-4 A-F-A-V-HQQV (фланец по DIN) 3х400 В

Оценить

Grundfos CR 20-4 A-F-A-V-HQQV

Вертикальный многоступенчатый центробежный насос Grundfos CR 20-4 с нормальным всасыванием типа "ин-лайн" для монтажа на плите-основании.
Характеристики насоса:
-Рабочие колеса и промежуточные камеры выполнены из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4301.
-Головная и нижняя опорная часть насоса CR 20-4 выполнены из Чугун.
-Уплотнение вала в соответствии с DIN 24960.
-Крутящий момент передается через разъемную муфту.
-Подсоединение к трубопроводу с помощью фланцев DIN.
3-фазный асинхронный электродвигатель.

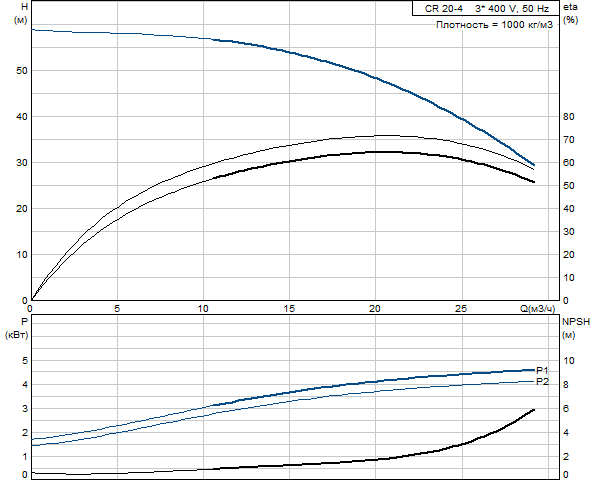

Технические характеристики:
Наименование продукции - CR 20-4
Код (Артикул) - 96500593
Частота вращения - 2919 об/м
Номинальная подача - 21 м3/ч
Номинальный напор - 46.7 м
Макс. гидростатический напор - 58.8 м
Рабочие колеса - 04
Торцевое уплотнение - HQQV
Эластомер - Viton
Данные на паспортной табличке - CE
Тип насоса - CR 20
Ступени - 04
Исполнение насоса - A
Модель - A

Материалы:
Корпус насоса - Чугун
EN-JL1030
ASTM A48-30 B
Рабочее колесо - Нержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материала - A
Код резины - V

Жидкость:
Диапазон температур жидкости - -20 .. 90 °C
Плотность - 1000 кг/м3

Монтаж:
Максимальная температура окружающей среды - 60 °C
Макс. давление при заданной темп-ре - 16 бар / 90 °C
16 бар / -20 °C
Стандартный фланец - DIN
Код соединения - F
Соединение труб - DN 50
Допустимое давление - PN 16
Размер фланца электродвигателя - FF265

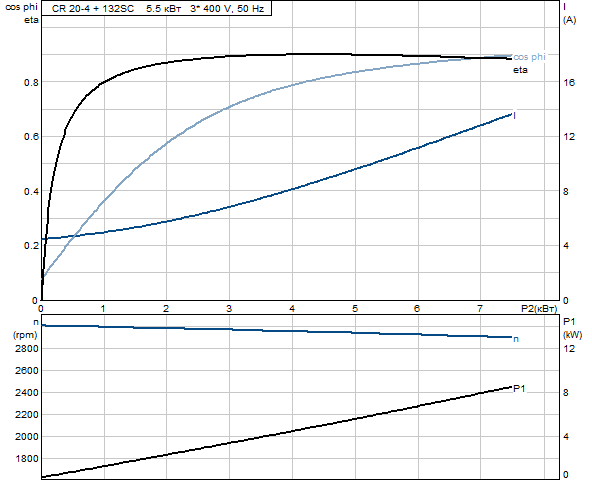

Данные электрообор-я:
Тип электродвигателя - 132SC
IE Efficiency class - IE3
Количество полюсов - 2
Номинальная мощность - P2 - 5.5 кВт
Энергия (Р2), необходимая для насоса - 5.5 кВт
Промышленная частота - 50 Hz
Номинальное напряжение - 3 x 380-415 D V
Номинальный ток - 11 A
Пусковой ток - 1080-1180 %
Cos фи - характеристика мощности - 0,87-0,82
Номинальная скорость - 2920-2940 об/м
IE efficiency - IE3 89,2%
Эффективность электродвигателя при полной нагрузке - 89,2-89,2 %
Эффективность двигателя при 3/4 нагрузки - 90,0-89,8 %
Эффективность электродвигателя при 1/2 нагрузки - 89,6-88,4 %
Класс защиты (IEC 34-5) - 55 (Protect. water jets/dust)
Класс изоляции (IEC 85) - F
Защита электродвигателя - PTC
Номер электродвигателя - 85U17417

Другое:
Нетто вес - 88 кг
Полный вес - 110 кг
Объем упаковки - 0.43 м3
EAN номер - 5700396204925
