Насос WILO-FIT V05DA-122/EAD1-2-M0011-540-A

Артикул:  6064576
!Цена не актуальна!

Оценить

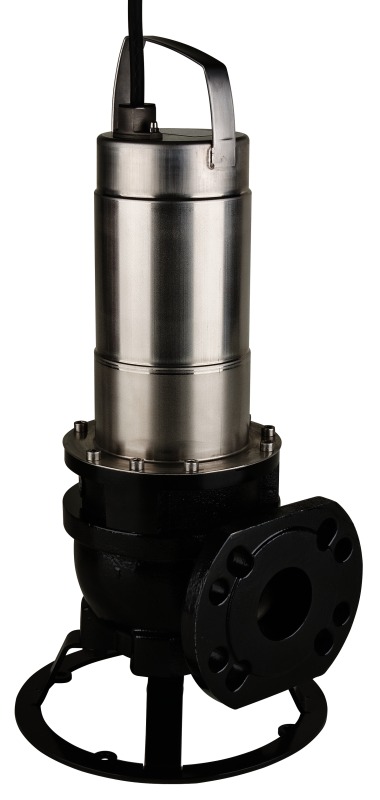

Погружной насос WILO-FIT V05DA-122/EAD1-2-M0011-540-A для отвода сточных вод для периодического режима работы с гидравликой из серого чугуна и мотором из нержавеющей стали

Применение:
Для перекачивания в периодическом режиме работы
- Загрязненные и сточные воды
- сточных вод с фекалиями
- шлама не более 8 % от доли сухого вещества (в зависимости от выбранной гидравлики)
из шахт и резервуаров, а также для бытовой канализации и канализации земельных участков согласно EN 12050 (с учетом правил и предписаний соответствующих стран).

Обозначение WILO-FIT V05DA-122/EAD1-2-M0011-540-A:
FIT - Название серии
V - Свободновихревое рабочее колесо
05 - Номинальный диаметр напорного патрубка, например, DN 65
D - Отверстия на гидравлике, на стороне всасывания, в соответствии с DIN
A - Материал исполнения гидравлики
     A = стандартное исполнение
122 - Назначение гидравлики
E - Сухой мотор
A - Материал исполнения мотора
     A = стандартное исполнение
D - Уплотнение с помощью двух независимых скользящих торцевых уплотнений
1 - Класс энергоэффективности по IE, например 1 = IE1 (согласно стандарту IEC 60034?30)
- - Без допуска по взрывобезопасности
2 - Число полюсов
T - Выполнение подключения к сети:
     M = однофазная сеть
     T = трехфазная сеть
0015 - Значение/10 = мощность мотора P2 в кВт
5 - Частота (5 = 50 Гц, 6 = 60 Гц)
40 - Код расчетного напряжения
A - Дополнительное электрическое оснащение:
     O = со свободным концом кабеля
     P = со штекером
     A = с поплавковым выключателем и штекером

Особенности / преимущества Wilo-FIT:
- Не боится затопления
- Свободновихревые рабочие колеса, не подверженные засорениям
- Уплотнение с помощью двух скользящих торцевых уплотнений
- По опции внешний контроль камеры уплотнений для масляной камеры
- Бесшумность
- Несложная установка благодаря устройству погружного монтажа или опорной лапе насоса

Оснащение/функции:
- Контроль температуры обмотки с помощью биметаллического датчика
- По опции внешний контроль камеры уплотнений для масляной камеры

Описание/конструкция:
Погружной насос для сточных вод с двигателем в качестве блочного агрегата, пригодного для стационарной и мобильной установки в погруженном состоянии в повторно-кратковременном режиме эксплуатации.
Гидравлика:
Спуск с напорной стороны выполнен в качестве горизонтального фланцевого соединения. Максимально возможная доля сухого вещества составляет 8 % (в зависимости от гидравлики). В качестве форм рабочего колеса используются свободновихревые рабочие колеса.
Мотор:
В качестве моторов применяются моторы насосов с сухим ротором в исполнении для однофазного (с интегрированным рабочим конденсатором) и трехфазного тока для прямого пуска. Отходящее тепло передается непосредственно окружающей среде через корпус мотора. Поэтому эти моторы можно использовать в погруженном состоянии в режиме непрерывной эксплуатации (S1), а в непогруженном состоянии – в кратковременном (S2) или повторно-кратковременном режиме (S3).
Помимо этого, моторы оснащены датчиком температуры для контроля обмотки. Он защищает обмотку мотора от перегрева. На агрегатах с однофазным мотором он встроен и включается автоматически. То есть мотор при перегреве выключается, а после охлаждения вновь автоматически включается. В соответствии со стандартом для этих целей применяются биметаллические датчики.
Дополнительно мотор может оснащаться внешним электродом герметичности для контроля масляной камеры. Он сигнализирует о поступлении воды в масляную камеру через скользящее торцевое уплотнение со стороны перекачиваемой среды.
Длина соединительного кабеля в соответствии со стандартом 10 м, и он поставляется в следующих исполнениях:
  - Со свободными концами кабеля
  - Со штекером
  - С поплавковым выключателем и штекером
Уплотнение:
Между мотором и гидравликой находится масляная камера. Она заполнена медицинским вазелиновым маслом. Уплотнение со стороны перекачиваемой среды и со стороны мотора обеспечивается с помощью двух скользящих торцевых уплотнений, вращающихся независимо друг от друга.

Материалы FIT V05DA-122/EAD1-2-M0011-540-A:
- Корпус мотора: 1.4301
- Корпус гидравлической системы: EN-GJL 250
- Рабочее колесо: EN-GJL 250
- Статические уплотнения: NBR
- Уплотнение со стороны насоса: SiC/SiC
- Уплотнение со стороны мотора: C/MgSiO4
- Конец вала: нержавеющая сталь 1.4021

Объем поставки:
- Погружной насос для отвода сточных вод с кабелем длиной 10 м
- Исполнение кабеля в зависимости от модификации:
      - Со свободными концами кабеля
      - Со штекером
      - С поплавковым выключателем и штекером
- Справочник по эксплуатации и техническому обслуживанию

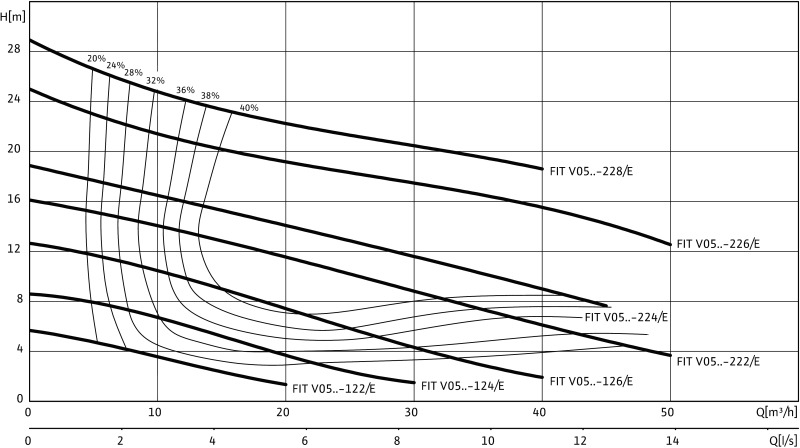

Технические характеристики:
Тип - WILO-FIT V05DA-122/EAD1-2-M0011-540-A
Артикул - 6064576
Макс. напор - 5.7 M
Макс. расход - 20 м3/ч
Оптимальный напор - 3.3 M
Оптимальный расход - 11.30 м3/ч
Напорный патрубок - DN 50
Стандарт подключения - EN 1092-2
Максимальное рабочее давление - 0.60 бар
Режим работы (в погруженном состоянии) - S1
Подключение к сети - 1~230 В, 50 Гц
Частота вращения - 2899 об/мин
Номинальный ток     IN - 7.20 A
Номинальная мощность мотора P2 - 1,10 кВт
Потребляемая мощность P1 - 1,59 кВт
Коэффициент мощности - 0.97
Температура перекачиваемой жидкости - +3 ... +40 °C
Макс. глубина погружения - 20 м
Степень защиты - IP 68
