Установка Wilo-Comfort-Vario COR-2 MVIE 3204/VR

Артикул:  2521174
!Цена не актуальна!

Оценить

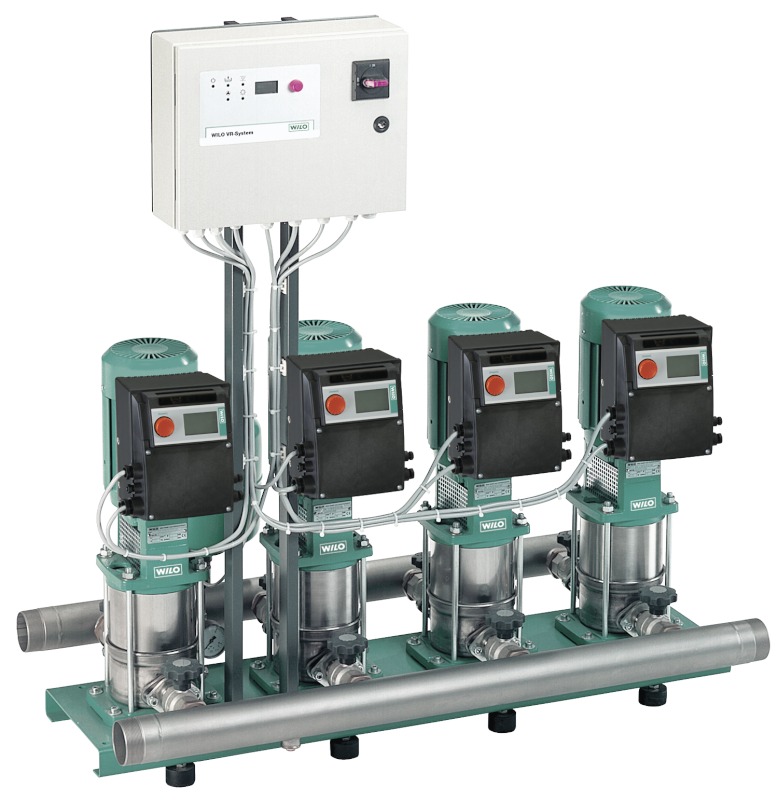

Установка повышения давления Wilo-Comfort-Vario COR-2 MVIE 3204/VR с 2–4 параллельно включаемыми, нормальновсасывающими высоконапорными центробежными насосами из нержавеющей стали с частотнорегулируемыми моторами и регулятором Vario VR для моторов от 7,5 кВт

Применение:
- Полностью автоматическое водоснабжение и повышение давления в жилых, офисных и административных зданиях, гостиницах, больницах, торговых комплексах и различных промышленных объектах
- Перекачивание питьевой и хозяйственной воды, охлаждающей воды, воды для пожаротушения и т. д., которая ни химически, ни механические не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений

Обозначение Wilo-Comfort-Vario COR-2 MVIE 3204/VR:
COR - Компактная установка повышения давления со встроенным регулятором частоты вращения
2 - Число насосов
MVIE - Серия насосов
32 - Номинальный объемный расход [м3/ч]
04 - Число секций одинарного насоса
VR - Блок регулирования; VR = регулятор Vario

Особенности / преимущества Wilo-Comfort-Vario:
- Прочная система благодаря применению высоконапорных центробежных насосов из нержавеющей стали серии MVIE со встроенными частотными преобразователями с воздушным охлаждением
- Мотор трехфазного тока IEC (Level IE2), от 0,75 кВт), 2-полюсный
- Чрезвычайно широкий диапазон регулирования
- Встроенная система распознавания сухого хода с автоматическим отключением при отсутствии воды в соответствии с мощностными характеристиками электроники регулирования мотора
- Установки, отвечающие требованиям заказчика, по заказу

Оснащение/функции:
- 2-4 насоса на установку серии MVIE с бесступенчатым регулированием посредством встроенного частотного преобразователя
- Детали, находящиеся в контакте с перекачиваемой жидкостью, устойчивы к коррозии
- Оцинкованная фундаментная рама с регулируемыми по высоте виброгасителями для звукоизоляции
- Шаровой запорный кран редуктора /кольцевая задвижка на стороне всасывания и с напорной стороны каждого насоса
- Обратный клапан с напорной стороны
- Мембранный напорный бак 8 л, PN16, с напорной стороны
- Датчик давления со стороны отводящего трубопровода
- Манометр со стороны подводящего трубопровода, приобретается опционально
- Манометр со стороны отводящего трубопровода
- Предохранитель, срабатывающий при недостатке воды, приобретается опционально

Описание/конструкция:
- Фундаментная рама: оцинкованная рама с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими хорошую изоляцию корпусного шума; другие исполнения по запросу
- Система трубопроводов: полная система трубопроводов из нержавеющей стали 1.4571, применяемая для подсоединения трубопроводов из любых материалов, используемых в оборудовании для зданий и сооружений; система трубопроводов рассчитана в соответствии с общей гидравлической мощностью установки повышения давления
- Насосы: применяется от 2 до 4 параллельно включенных насосов серии MVIE 4.., 8.. и MVIE 16..; благодаря адаптированным к мотору насоса частотным преобразователям с воздушным охлаждением для каждого насоса данной серии возможен бесступенчатый режим регулирования; все части, контактирующие с перекачиваемой жидкостью, из нержавеющей стали 1.4301 (AISI 304)
- Арматура: каждый насос со всасывающей и напорной сторон имеет шаровую запорную арматуру из CuZn с никелевым покрытием и знаком технического контроля DVGW или кольцевые запорные клапаны и клапан обратного течения с напорной стороны из POM с допуском DVGW в корпусе из CuZn
- Мембранный напорный бак: 8 л/PN 16, расположен со стороны конечного давления, с мембраной из бутилового каучука, отвечающей требованиям закона о безопасности пищевых продуктов; в целях осмотра и проверки оснащается запорным шаровым краном из CuZn с никелевым покрытием, системой опорожнения и арматурой расхода согласно DIN 4807
- Датчик давления: от 4 до 20 мА, расположен со стороны конечного давления для задействования центрального регулятора Comfort-Vario
- Индикация давления: Со стороны конечного давления посредством манометра и дополнительно на алфавитно-цифровом ЖК-дисплее прибора управления Vario VR. Со стороны входного давления индикация давления осуществляется посредством манометра в качестве опции
- Регулятор: в серийном исполнении установка оснащается Vario?регулятором VR

Материалы:
MVIE 2.. до 16..-6
- Рабочие колеса и секции из нержавеющей стали 1.4301/1.4404 (MVI 16..?6 только из 1.4301)
- Корпус насоса из нержавеющей стали 1.4301/1.4404
- Вал из нержавеющей стали 1.4301 / 1.4404
- Уплотнение EPDM (EP 851)/FKM (Viton)
- Крышка корпуса из нержавеющей стали 1.4301/1.4404
- Нижняя часть корпуса из нержавеющей стали 1.4301/1.4404
- Скользящее торцевое уплотнение из графита/карбида вольфрама, SiC/графита
- Напорный кожух из нержавеющей стали 1.4301/1.4404
- Подшипники из карбида вольфрама
Начиная с MVIE 16..
- Рабочие колеса из нержавеющей стали 1.4301/1.4404
- Секции из нержавеющей стали 1.4301/1.4404
- Корпус насоса EN-GJL-250/1.4404
- Вал из нержавеющей стали 1.4057 / 1.4404
- Уплотнение EPDM (EP 851)/FKM (Viton)
- Крышка корпуса из нержавеющей стали 1.4301/1.4404
- Нижняя часть корпуса из нержавеющей стали 1.4301/1.4404
- Скользящее торцевое уплотнение из графита/карбида вольфрама, SiC/графита
- Напорный кожух из нержавеющей стали 1.4301/1.4404
- Подшипники из карбида вольфрама

Объем поставки:
- Монтируемая на заводе-изготовителе, проверенная на безотказность работы и герметичность, готовая к подключению установка повышения давления
- Упаковка
- Инструкция по монтажу и эксплуатации

Технические характеристики:
Тип - Wilo-Comfort-Vario COR-2 MVIE 3204/VR
Артикул - 2521174
Частота вращения - 1500 - 3770 об/мин
Макс. температура перекачиваемых сред - 50 °C
Температура окружающей среды, макс. - 40 °C
Рабочее давление Pmax - 16 бар
Входное давление Pmax - 10 бар
Номинальные внутренние диаметры трубы на стороне всасывания - DN 150
Номинальные внутренние диаметры трубы с напорной стороны     - DN 150
Подключение к сети - 3~400 В, 50/60 Гц
Допустимый перепад напряжения - ±10 %
Номинальная мощность мотора P2 - 15 кВт
Nominal current 3~380 V, 60 Hz I - 26.60 A
Номинальный ток 3~400 В, 50 Гц IN - 25.40 A
Nominal current 3~440 V, 60 Hz I - 23.30 A
Номинальный ток (прим.) IN 3~400 В - 24.40 A
Степень защиты - IP 54
Число секций - 04

Другое:

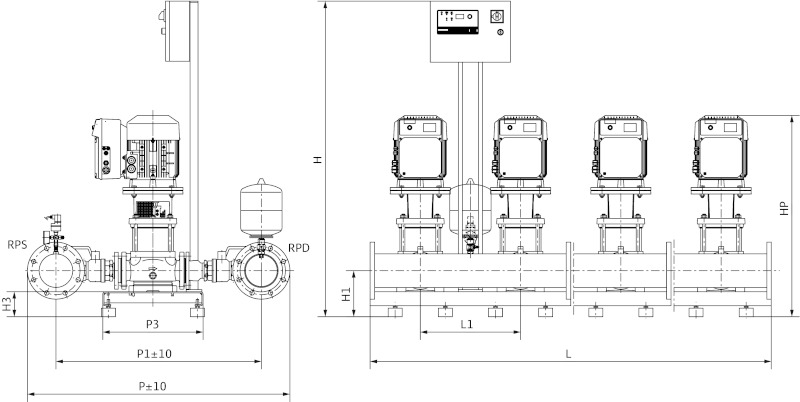

Вес - 650 кг
Длина - 1700 мм
Ширина - 1300 мм
Высота - 1400 мм
EAN/UPC код - 4016322677529
