SVA024C

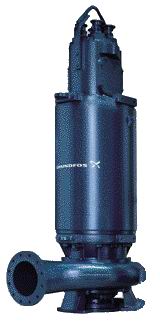

Погружные канализационные насосы серии S разработаны специально для сбора и отведения бытовых, промышленных и необработанных канализационных стоков в муниципальных, частных и промышленных канализационных системах.
Насосы S оборудованы электродвигателями мощностью от 1,65 кВт до 155 кВт.
Насосы большей мощности поставляются по отдельному заказу.
Данные насосы можно формируют следующие конструктивные ряды: 34, 42, 46, 50, 54, 58, 62, 66 и 70, каждый из который представляет определённый типоразмер электродвигателя с одинаковыми наружными и внутренними размерами, системой охлаждения, уплотнением вала и подшипниками.
Каждый конструктивный ряд включает в себя типы насосов со своими особенностями и диапазоном рабочих точек.
Насосы S оснащены свободно-вихревым SuperVortex, одноканальным, двухканальным или трёхканальным рабочим колесом.
Насосы S с рабочим колесом SuperVortex подходят для перекачивания жидкостей, содержащих твёрдые включения размером до 100 мм.
Насосы S с канальным рабочим колесом подходят для перекачивания жидкостей, содержащих твёрдые включения размером до 145 мм, в зависимости от модели насоса.
Жидкость:
Максимальная температура жидкости: 40 °C
Технич.:
Тип рабочего колеса: SUPERVORTEX
Максимальный размер частицы: 80 мм
Первичное уплотнение вала: SIC-SIC
Вторичное уплотнение вала: SIC-CARBON
Данные на паспортной табличке: 94/9/EC(ATEX)
Допуск на рабочие хар-ки: ISO 9906 Annex A
Материалы:
Корпус насоса: Чугун
EN-JL1040 DIN W.-Nr.
A48 30 AISI
Рабочее колесо: Чугун с шаровидным графитом
EN-JS1050 DIN W.-Nr.
80-55-06 AISI
Электродвигатель: Чугун
EN-JL1040 DIN W.-Nr.
A48 30 AISI
Монтаж:
Диапазон температуры окружающей среды: -20 .. 40 °C
Стандартный фланец: DIN
Вход насоса: DN 100
Выход насоса: DN 80
Допустимое давление: PN 10
Максимальная глубина установки: 20 м
Автоматическая муфта: Y
Модельный ряд: 34
Данные электрообор-я:
Количество полюсов: 4
Подводимая мощность - P1: 2.3 кВт
Номинальная мощность - P2: 1.7 кВт
Промышленная частота: 50 Hz
Номинальное напряжение: 3 x 400-415 V
Допуст.откл-е напряж: +10/-10 %
Способ запуска: прямой пуск
Макс. число пусков в час: 25
Пусковой ток: 27 A
Расчетное значение тока без нагрузки: 2.7 A
Cos phi - коэф-нт мощности: 0,74
Cos phi - коэф. мощности при 3/4 нагрузки: 0,67
Cos phi - коэф. мощности при 1/2 нагрузки: 0,57
Номинальная скорость: 1448 rpm
КПД двигателя при полной нагрузке: 0,75 %
КПД двигателя при 3/4 нагрузки: 0,73 %
КПД двигателя при 1/2 нагрузки: 0,7 %
Класс защиты (IEC 34-5): IP68
Класс изоляции (IEC 85): F
Взрывозащищенное исполнение: да
Стандарт. Ex-защиты: EN 50014/18 (BASEEFA), class EEx de IIB T3
Длина кабеля: 10 м
Тип кабеля: H07RN-F AT
Другое:
Нетто вес: 74 кг
