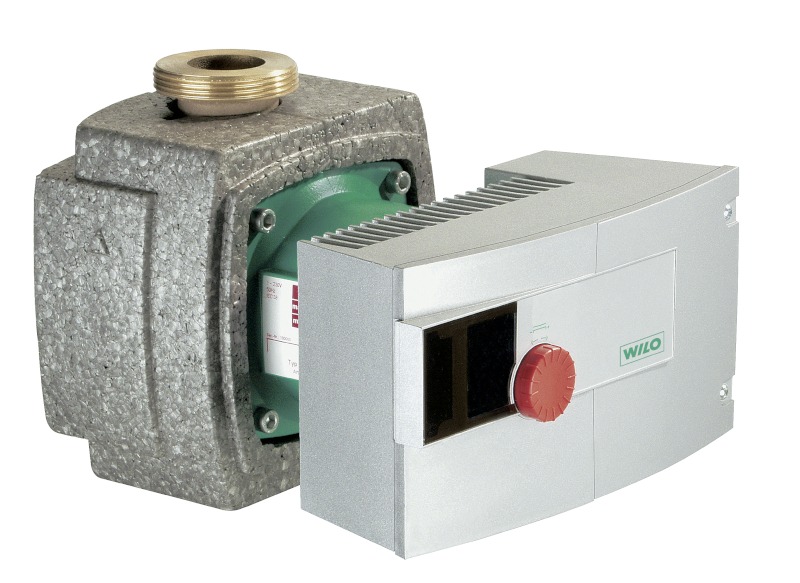

Насос Wilo Stratos-Z 40/1-8 GG

Артикул:  2090477
!Цена не актуальна!

Оценить

Циркуляционный насос Wilo Stratos-Z 40/1-8 GG с мокрым ротором, с резьбовым или фланцевым соединением, мотором EC и автоматическим согласованием мощности

Применение:
Циркуляционные системы питьевой воды любых исполнений, любые системы водяного отопления, системы кондиционирования и закрытые контуры охлаждения, промышленные циркуляционные установки

Обозначение Stratos-Z 40/1-8 GG:
Stratos - Высокоэффективный насос (с резьбовым или фланцевым соединением), электронно регулируемый
Z - Одинарный насос для системы циркуляции питьевой воды
40/ - Номинальный внутренний диаметр для подсоединения
1-8 - Диапазон номинальной высоты подачи [м]

Особенности / преимущества Stratos:
- Максимальный КПД за счет технологии ECM
- Фронтальная панель управления и доступ к клеммному отсеку, различные варианты монтажа, независимое положение дисплея
- Несложная установка благодаря комбинированным фланцам PN 6/PN 10 ( DN 40 до DN 65)
- Устойчивый к коррозии корпус насоса из оловянно-цинковой бронзы для систем, где возможно занесение кислорода
- Автоматическое регулирование мощности насоса в системах ГВС с переменными гидравлическими параметрами и терморегулирующими запорными арматурами.
- Фиксированный режим позволяет настроить мощность насоса, оптимально подходящую для систем ГВС с переменными гидравлическими параметрами.
- Дополнение системы за счет дополнительных коммуникационных модулей Modbus, BACnet, LON, CAN, PLR, и др.
- Дистанционное управление при помощи инфракрасного интерфейса (IR-модуль/IR-карта памяти/IR-монитор)

Оснащение/функции:
Режимы работы:
- Ручной режим управления (n=постоян.)
- ?p?c для постоянного перепада давления
- ?p?v для переменного перепада давления
- ?p-T для перепада давления, зависимого от температурного режима (программируется через IR-модуль, IR-карту памяти, IR-монитор, Modbus, BACnet, LON или CAN)

Ручное управление:
- Настройка режимов работы
- Настройка требуемого перепада давления
- Настройка автоматического режима снижения частоты вращения
- ВКЛ./ВЫКЛ. насоса
- Настройка частоты вращения (ручное переключение)

Автоматическое управление:
- Бесступенчатая регулировка мощности в зависимости от режима работы
- Автоматический режим снижения частоты вращения
- Функция разблокирования
- Плавный пуск
- Полная защита мотора со встроенной электронной системой размыкания

Внешнее управление:
- Управляющий вход «Выкл. по приоритету» (возможно с IF?модулями Stratos)
- Управляющий вход «Мин. мощность по приоритету» (возможно с IF?модулями Stratos)
- Управляющий вход «Analog In 0 ? 10 В» (дистанционное переключение частоты вращения) (возможно с IF?модулями Stratos)
- Управляющий вход «Analog In 0 ? 10 В» (дистанционное изменение заданного значения) (возможно с IF?модулями Stratos)

Сигнализация и индикация:
- Обобщенная сигнализация неисправности (беспотенциальный размыкающий контакт)
- Раздельная сигнализация о работе (беспотенциальный нормальноразомкнутый контакт) (возможно с IF?модулями Stratos)
- Световая индикация неисправности
- ЖК-дисплей для индикации параметров насоса и кодов ошибок

Обмен данными:
- Инфракрасный интерфейс для беспроводного обмена данными с IR-модулем/IR-картой памяти/IR-монитором
- Последовательный цифровой интерфейс Modbus RTU для подключения к автоматизированной системе управления зданием посредством системы шин RS485 (возможно с IF-модулями Stratos).
- Последовательный цифровой интерфейс BACnet MS/TP Slave для подключения к автоматизированной системе управления зданием посредством системы шин RS485 (возможно с IF-модулями Stratos).
    Последовательный цифровой интерфейс CAN для подключения к автоматизированной системе управления зданием посредством системы шин (возможно с IF-модулями Stratos).
- Последовательный цифровой интерфейс LON для подключения к сети LONWorks (возможно с IF?модулями Stratos)
- Последовательный цифровой интерфейс PLR для подключения к автоматизированной системе управления зданиями через интерфейсный преобразователь Wilo или фирменные модули связи (возможно с IF?модулями Stratos)

Управление сдвоенными насосами (сдвоенный насос или два одинарных насоса):
- Режим работы «основной/резервный» (автоматическое переключение насосов по сигналу неисправности/по таймеру): Возможны различные комбинации с IF-модулями Stratos (принадлежности)
- Работа двух насосов (включение и выключение при пиковой нагрузке с оптимизацией по КПД): Возможны различные комбинации с IF-модулями Stratos (принадлежности)

Оснащение:
- Отлив под ключ на корпусе насоса (у насосов с резьбовым присоединением к трубе с P2?100 Вт)
- Для насосов с фланцевым соединением: Исполнения фланца
       - Стандартное исполнение для насосов DN 40 - DN 65: комбинированный фланец PN 6/10 (фланец PN 16 согласно EN 1092-2) для контрфланцев PN 6 и PN 16,
       - Специальное исполнение для насосов DN 40 - DN 65: фланец PN 16 (согласно EN 1092-2) для контрфланца PN 16,
- Гнездо для опционального дополнения IF-модулями Wilo
- Серийная теплоизоляция

Материалы:
Корпус насоса - Серый чугун (EN?GJL-200)
Рабочее колесо - Синтетический материал (PPS - 40% GF)
Вал - Нержавеющая сталь (X46Cr13)
Подшипники - Графит, пропитанный синтетической смолой

Объем поставки:
- Насос
- Теплоизоляция корпуса
- Уплотнения для резьбового соединения
- С подкладными шайбами фланцевых винтов (при номинальных диаметрах для подсоединения DN 40 ? DN 65)
- Инструкция по монтажу и эксплуатации

Опции:
- Специальное исполнение для рабочего давления PN 16 (за отдельную плату)

Принадлежности:
- Резьбовые соединения для резьбового подсоединения
- Компенсаторы
- IR-модуль
- К-карта памяти
- IR-монитор
- IF?модули Stratos: Modbus, BACnet, CAN, PLR, LON, DP, Ext. Off, Ext. Min., SBM, Ext. Off/SBM

Технические характеристики:
Тип - Wilo Stratos-Z 40/1-8 GG
Артикул - 2090477
Диапазон температур при использовании в системах ОВК при макс. температуре окружающей среды +40 °C - -10...+110 °C
Диапазон температур при использовании в циркуляционных системах ГВС при макс. температуре окружающей среды +40 °C - 0°C...+80°C
Максимально допустимая общая жесткость жидкости в циркуляционных системах ГВС - 3,57 mmol/l (20 °dH)
Макс. рабочее давление - 6/10 bar
Фланец -    Комбинированный фланец PN6/10

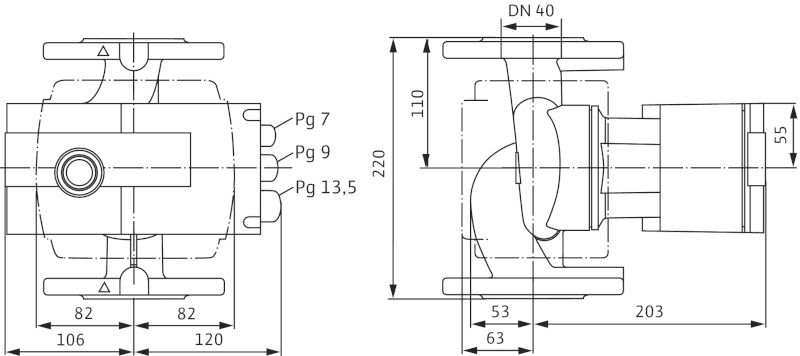

Номинальный внутренний диаметр фланца - DN 40
Габаритная длина - 220 мм
Создоваемые помехи - EN 61000-6-3
Помехозащитность - EN 61000-6-2
Регулирование частоты вращения - Частотный преобразователь (ЧП)
Степень защиты - IP X4D
Подключение к сети - 1~230 В, 50/60 Гц
Номинальная мощность мотора P2 - 200 Вт
Частота вращения N - 1400 - 4800 об/мин
Потребляемая мощность P1 - 12 - 310 W
Потребление тока I - 0,22 - 1,37 A
Защита мотора - Встроенная
Резьбовой ввод для кабеля PG - 1x7/1x9/1x13,5

Другое:
Вес - 11 кг
Длина - 350 мм
Ширина - 330 мм
Высота - 300 мм
EAN/UPC код - 4016322994350
