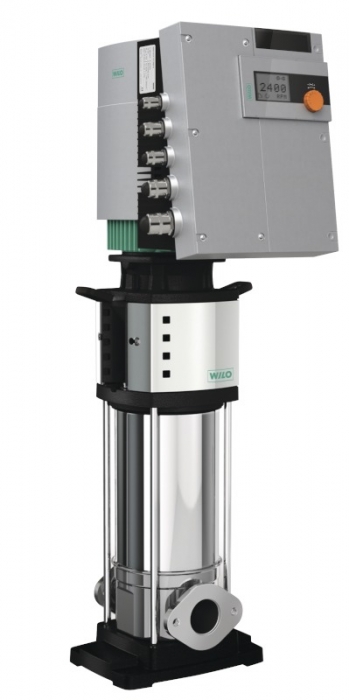

Нормальновсасывающий высокоэффективный многоступенчатый высоконапорный центробежный насос Wilo-HELIX EXCEL 609-1/25/E/KS с электронно-коммутируемым мотором, вертикального исполнения из нержавеющей стали, с интегрированным High-Efficiency Drive и линейными подключениями
Применение:
- Водоснабжение и повышение давления
- Промышленные циркуляционные системы
- Технологическая вода
- Контуры циркуляции охлаждающей воды
- Системы пожаротушения
- Моечные установки
- Ирригация
Обозначение Wilo-HELIX EXCEL 609-1/25/E/KS:
Helix EXCEL - Вертикальный многоступенчатый высоконапорный центробежный насос в линейном исполнении (с электронным управлением)
6 - Расход в м3/ч
06 - Количество рабочих колес
1 - Материал изготовления насоса
16 - 16 = Фланец PN 16
25 = Фланец PN 25
E - Вид уплотнения
K - Скользящие торцевые уплотнения в виде картриджа
S - Системный вариант исполнения промежуточного корпуса
Особенности / преимущества Wilo-Helix:
- Инновационный многоступенчатый высокоэффективный насос нового дизайна Wilo с максимальным КПД
- Высокоэффективный электронно-коммутируемый мотор (коэффициент полезного действия выше предельных значений IE4 согласно IEC TS 60034-31 ред.1)
- Оптимизированная по КПД высокоэффективная гидравлика 2D/3D, обработанная лазерной сваркой
- Интегрированное электронное регулирование благодаря High Efficiency Drive с широким диапазоном регулирования
- Дополнительные интерфейсы для связи с шиной посредством вставных IF-модулей
- Простая настройка благодаря технологии «красная кнопка» и дисплею
- Выбор разных способов регулирования (регулирование частоты вращения, постоянное давление и PID).
- Вся серия HELIX оснащена удобными для пользователя скользящими торцевыми уплотнениями в виде картриджа X-Seal (со стандартным уплотнением), облегчающими проведение техобслуживания
- Сменная муфта обеспечивает замену скользящего торцевого уплотнения без необходимости демонтажа мотора (от 7,5 кВт)
- Специальные прочно смонтированные проушины для транспортировки облегчают установку насоса
- Промежуточные подшипники (Al203/CW) обеспечивают долгий срок службы
- Коррозионностойкий вал благодаря втулке из высококачественной стали
- Допуск WRAS/KTW/ACS для всех деталей, находящихся в контакте с перекачиваемой средой (исполнение EPDM)
Оснащение/функции:
- Рабочие колеса, ведущие колеса и ступенчатый корпус из нержавеющего материала
Материалы HELIX EXCEL 609-1/25/E/KS:
Стандартная версия:
- Рабочие колеса, ступенчатый корпус и ведущие колеса из нержавеющей стали 1.4307
- Корпус насоса из нержавеющей стали 1.4301
- Фундаментальная рама из серого чугуна EN-GJL-250 (с катафорезным покрытием)
- Вал из нержавеющей стали 1.4301 или 1.4462 (в зависимости от исполнения)
- Втулка под скользящим торцевым уплотнением 1.4404
- Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
- Трубный кожух из нержавеющей стали 1.4301
Для агрессивных сред:
- Рабочие колеса, ступенчатый корпус и ведущие колеса из нержавеющей стали 1.4404
- Корпус насоса из нержавеющей стали 1.4404
- Фундаментальная рама из серого чугуна EN-GJL-250 (с катафорезным покрытием)
- Вал из нержавеющей стали 1.4404 или 1.4462 (в зависимости от исполнения)
- Втулка под скользящим торцевым уплотнением 1.4404
- Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
- Трубный кожух из нержавеющей стали 1.4404
Объем поставки:
- Многоступенчатый высоконапорный центробежный насос Helix EXCEL
- Инструкция по монтажу и эксплуатации Helix EXCEL
- Вариант PN16 с контрфланцами и соответствующими винтами и уплотнительными кольцами
- Вариант PN25 со шпильками и уплотнениями при использовании контрфланца
- Helix EXCEL 2/4/6/10/16: Встроенная воронка для удобства заполнения насоса
Технические характеристики:
Тип - Wilo-HELIX EXCEL 609-1/25/E/KS
Артикул - 4162528
Подключение к сети - 3~ В, Гц
Номинальная мощность мотора P2 - 3,20 кВт
Номинальный ток 3~400 В, 50 Гц IN - 6,40 A
Рабочее давление - 25 бар
Степень защиты - IP 55
Вес - 45,2 кг
