Насос Wilo-Drain TP50E101/5,5-3-400

Артикул:  4025331
!Цена не актуальна!

Оценить

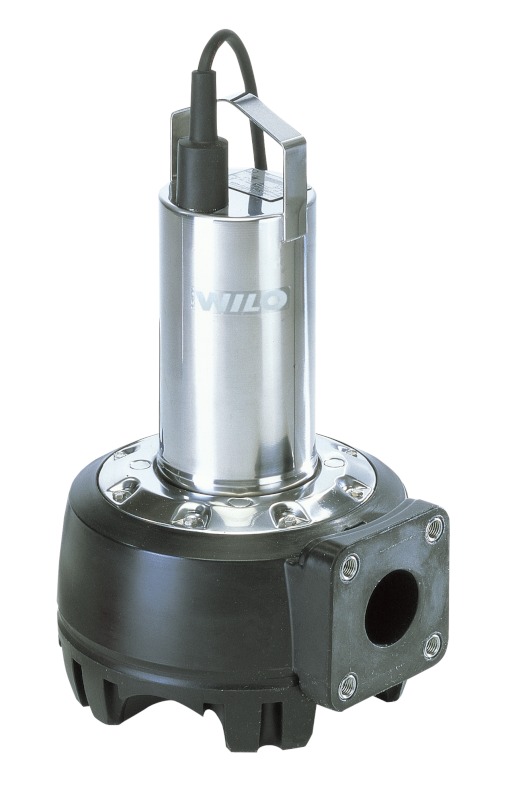

Погружной насос Wilo-Drain TP50E101/5,5-3-400 для сточных вод с двигателем

Применение:
Перекачивание сред, загрязненных грубыми частицами, для:
  - водоотведения из бытовой канализации и канализации земельных участков;
  - отвода сточных вод (вне сферы действия DIN EN 12050-1);
  - водного хозяйства;
  - очистных сооружений;
  - из промышленных и технологических систем.

Обозначение Wilo-Drain TP50E101/5,5-3-400:
TP - Погружной насос
50 - Номинальный диаметр [мм]
E - Форма рабочего колеса (E = однолопастное рабочее колесо, F = свободновихревое рабочее колесо)
101 - Номинальный диаметр рабочего колеса [мм]
5,5 - Мощность P2 [кВт] (=значение/10 = 1,1 кВт)
A - С поплавковым выключателем и штекером

Особенности / преимущества Wilo-Drain:
- Съемный соединительный кабель
- Насос с сухим ротором в исполнении из нержавеющей стали
- Допуск ATEX (только TP 65/трехфазная сеть, без поплавка)
- Несложная эксплуатация благодаря установленному поплавковому выключателю (исполнение A)
- Небольшой вес
- Корпус мотора в качестве опции в 1.4435

Оснащение/функции:
- Однофазный вариант с ящиком конденсатора
- Исполнение A, включая поплавковый выключатель и штекер
- Термическая защита мотора
- Допуск ATEX (TP 65 трехфазный без поплавка)

Описание/конструкция:
Погружной насос для сточных вод с двигателем в качестве блочного агрегата, пригодного в условиях затопления для стационарной и мобильной установки в погруженном состоянии.
Гидравлика:
Спуск с напорной стороны выполнен в качестве горизонтального фланцевого соединения DN 50 или DN 65. В качестве форм рабочего колеса применяются одноканальное (E) или свободновихревое рабочее колесо (F).
Мотор:
Моторы насосов с сухим ротором отдают свое отходящее тепло посредством деталей корпуса непосредственно в окружающую перекачиваемую среду и могут использоваться в погруженном состоянии в режиме непрерывной эксплуатации или кратковременно.
Для защиты моторов от попадания перекачиваемой среды имеется камера сжатия. Используемая заполняющая среда поддается биологическому расщеплению и экологически безвредна.
Длины кабеля имеются в четких интервалах по 10 м. В исполнении A имеется оснащение поплавковым выключателем штекером.
Уплотнение:
Уплотнение на стороне перекачиваемой среды реализуется посредством скользящего торцевого уплотнения, не зависящего от направления вращения, уплотнение со стороны мотора выполнено посредством манжетного уплотнения.

Материалы:
- Корпус насоса: PP?GF30 (TP 50), PUR (TP 65)
- Рабочее колесо: PP-GF30 (свободновихревое колесо), PUR (однолопастное колесо)
- Вал: нержавеющая сталь 1.4404
- Скользящее торцевое уплотнение со стороны насоса: SiC/SiC
- Манжетное уплотнение со стороны мотора: NBR
- Статическое уплотнение: NBR
- Корпус мотора: нержавеющая сталь 1.4301

Объем поставки:
Готовый к подключению насос с соединительным кабелем длиной 10 м
    - Однофазный вариант в исполнении A с блоком конденсатора и штекером с защитным контактом
    - Однофазный вариант с блоком конденсатора и свободным концом кабеля
    - Трехфазный вариант в исполнении A с CEE-штекером
    - Трехфазный вариант со свободным концом кабеля
Исполнение A с вмонтированным поплавковым выключателем
Инструкция по монтажу и эксплуатации

Технические характеристики:
Тип - Wilo-Drain TP50E101/5,5-3-400
Артикул - 4025331
Частота вращения - 2850 об/мин
Подключение к сети - 3~400 В, 50 Гц

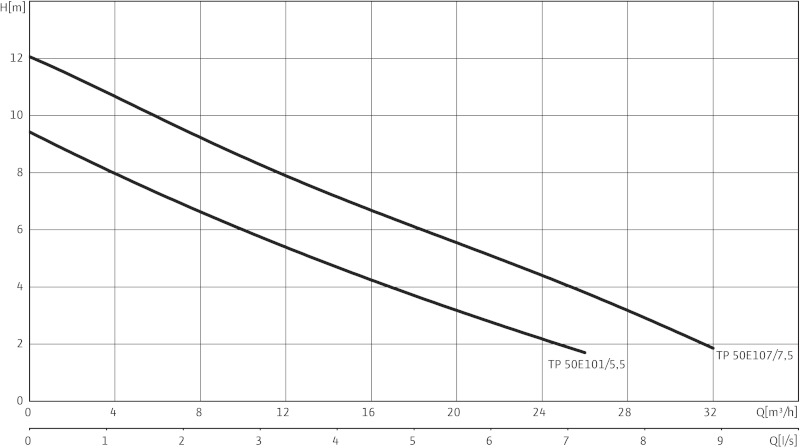

Макс. напор Hmax - 9,5 M
Макс. расход Qmax - 26 м3/ч
Оптимальный напор Hopt - 5,0 M
Оптимальный расход Qopt - 14 м3/ч
Напорный патрубок - DN 50
Свободный сферический проход - 44 мм
Режим работы (в непогруженном состоянии)     - S1
Макс. глубина погружения - 10 м
Температура перекачиваемой жидкости T - +3 ... +35 °C
Номинальный ток     IN - 2 A
Номинальная мощность мотора P2 - 0,55 кВт
Потребляемая мощность P1 - 1 кВт
Макс. частота включений - 70 1/ч
Степень защиты - IP 68
Длина кабеля - 10 м
Тип пуска - Прямой

Другое:
Вес - 16 кг
Длина - 380 мм
Ширина - 300 мм
Высота - 660 мм
EAN/UPC код - 4016322318064
