Grundfos TPE 80-60/4-S

Артикул:  96275915
!Цена не актуальна!

Grundfos TPE 80-60/4-S
Grundfos TPE 80-60/4-S Grundfos TPE 80-60/4-S
Оценить

Grundfos TPE 80-60/4-S A-F-A-RUUE

Одноступенчатый центробежный насос Grundfos TPE 80-60/4-S  типа "ин-лайн".

Противолежащие всасывающий и напорный патрубки позволяют выполнить монтаж на трубе или на бетонном фундаменте.

Необслуживаемое торцевое уплотнение из коррозионно-стойкого материала.

Насос TPE 80-60/4-S  с IEC-фланцевым трехфазным MGE двигателем с частотным регулированием и PI-регулятором, встроенным в клеммную коробку. Встроенная защита от перегрузки и перегрева электродвигателя и электроники. Дополнительная защита не требуется.

Возможно подсоединение внешнего датчика, который позволяет регулировать работу насоса по расходу, разности давления или требуемой температуре.

Панель управления TPE позволяет устанавливать заданные параметры при работе по минимальной или максимальной характеристике или выключении. Панель управления имеет индикационные лампочки "Работа" и "Авария".

Управление насосом TPE 80-60/4-S  может осуществляться с помощью пульта дистанционного управления R100, который позволяет задавать и считывать количественные параметры, такие как "Текущее значение", "Скорость", "Входная мощность" и "Энергопотребление".

Клеммная коробка имеет контакты:
-Вкл./выкл. насоса (беспотенциальный контакт)
-дистанционное задание значения давления посредством аналогового сигнала, 0-5 В, 0-10 В, 0(4)-20 мА,
-потенциометр для задания значения давления: 5 В, Iмакс=5мА,
-датчик, 0-5 В, 0-10 В, 0(4)-20 мА,
-клемма питания датчика, 24 В, Iмакс = 40мА,
-вход для дополнительного контроля работы по МИН, МАКС, внешн. сигнала неисправности, струйному выключателю (беспотенциальный контакт),
-реле с беспотенциальным переключающим контактом для вывода аварийного сигнала,
-RS485 GENIbus.

Технические характеристики:
Наименование продукции - TPE 80-60/4-S
Код (Артикул) - 96275915
Частота вращения - 1420 об/м
Номинальная подача - 39 м3/ч
Номинальный напор - 4.95 м
Макс гидростатический напор - 60 дм
Уплотнение вала - RUUE
Тип насоса - TPE 80
Исполнение насоса - A
Модель - A

Материалы:
Чугун
EN-JL1040
ASTM A48-40 B
Рабочее колесо - Нержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материала - A

Жидкость:
Диапазон температур жидкости - -25 .. 90 °C

Монтаж:
Максимальная температура окружающей среды - 40 °C
Макс. рабочее давление - 10 бар
Стандартный фланец - DIN
Код соединения -     F
Соединение труб - DN 80
Допустимое давление - PN 10

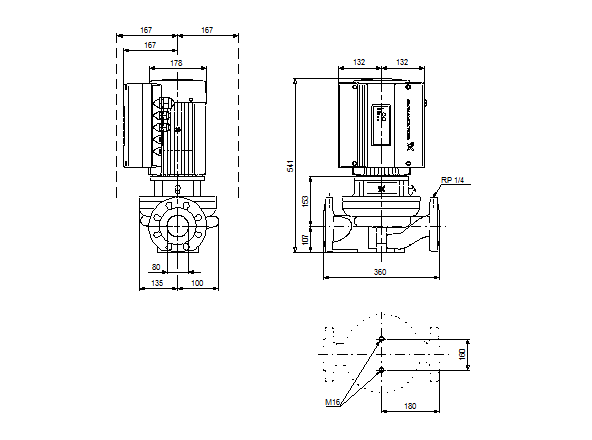

Монтажная длина - 360 мм
Размер фланца электродвигателя - FT100

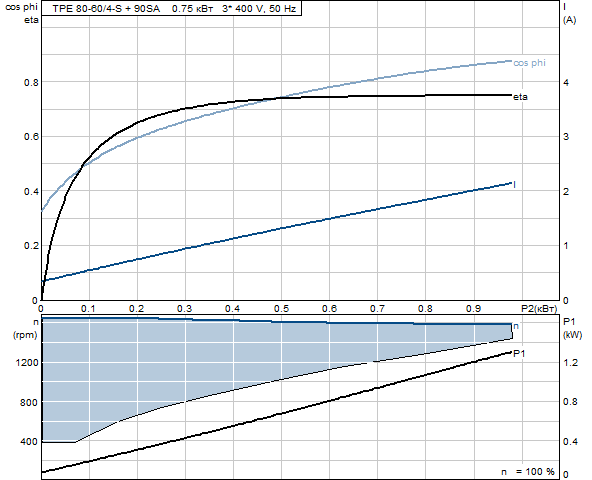

Данные электрообор-я:
Тип электродвигателя - 90SA
Количество полюсов - 4
Номинальная мощность - P2 - 0.75 кВт
Промышленная частота - 50 Hz
Номинальное напряжение - 3 x 380-480 V
Номинальный ток - 1,80-1,90 A
Cos фи - характеристика мощности - 0,87-0,66
Номинальная скорость - 180-1740 об/м
IE efficiency - IE2 79,6%
Класс защиты (IEC 34-5) - 55
Класс изоляции (IEC 85) - F
Защита электродвигателя - Отсутс.
Номер электродвигателя -     86775804

Другое:
Label - Grundfos Blueflux
Нетто вес - 51.9 кг
Полный вес - 57.8 кг
Объем упаковки - 0.16 м3
№ структурного файла - 97845469
EAN номер - 5700830064528
