Grundfos TPD 100-90/4 A-F-A-GQQE 3x400 В, 1450 об/мин

Артикул: 96109357

!Цена не актуальна!

Grundfos TPD 100-90/4 A-F-A-GQQE 3x400 В, 1450 об/мин

Оценить

Grundfos TPD 100-90/4 A-F-A-GQQE

Насос Grundfos TPD 100-90/4 с уплотнением GQQE предназначены для перекачивания технической воды в системах отопления, вентиляции, кондиционирования.

Насосы, имеют литое рабочее колесо из Чугун.

Одноступенчатый сдвоенный центробежный насос Grundfos TPD 100-90/4 типа "ин-лайн":
- кольца щелевого уплотнения из бронзы
- катафорезная обработка проточной части
- жёсткая втулочная муфта
- конструкция, TPD 100-90/4 облегчающая техобслуживание
- гидравлически оптимальная проточная часть
- конструкция типа TPD "ин-лайн" с противолежащими всасывающим и напорным патрубками, позволяющая выполнить монтаж на трубе или на бетонном основании
- необслуживаемое торцевое уплотнение TPD 100-60 из коррозионно-стойкого металла.

3- фазный асинхронный электродвигатель, соединение обмоток по схеме "треугольник", класс защиты IP 55.

Технические характеристики:
Наименование продукции - TPD 100-90/4
Код (Артикул) - 96109357
Частота вращения - 1445 об/м
Номинальная подача - 69.5 м3/ч
Номинальный напор - 7.82 м
Макс гидростатический напор - 90 дм
Текущий диаметр рабочего колеса - 168 мм
Уплотнение вала - GQQE
Тип насоса - TPD 100
Исполнение насоса - A
Модель - A
Серия- 300

Материалы:
Чугун
EN-JL10100
ASTM A48-100 B
Рабочее колесо - Чугун
EN-JL1030
ASTM A48-30 B
Код материала - A

Жидкость:
Диапазон температур жидкости - -25 .. 90 °C

Монтаж:
Максимальная температура окружающей среды - 60 °C
Макс. рабочее давление - 16 бар
Стандартный фланец - DIN
Код соединения -    F
Соединение труб - DN 100
Допустимое давление - PN 16

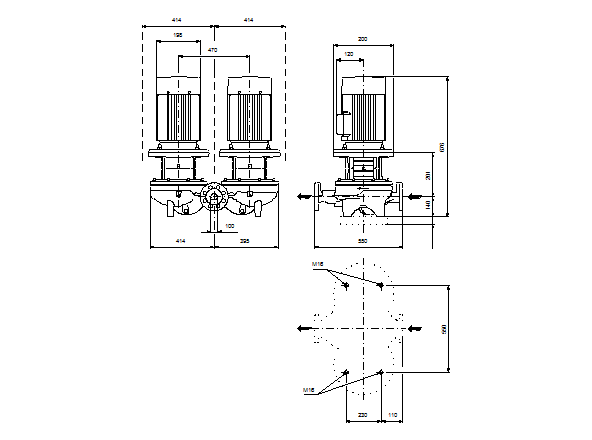

Монтажная длина - 550 мм
Размер фланца электродвигателя - FF215

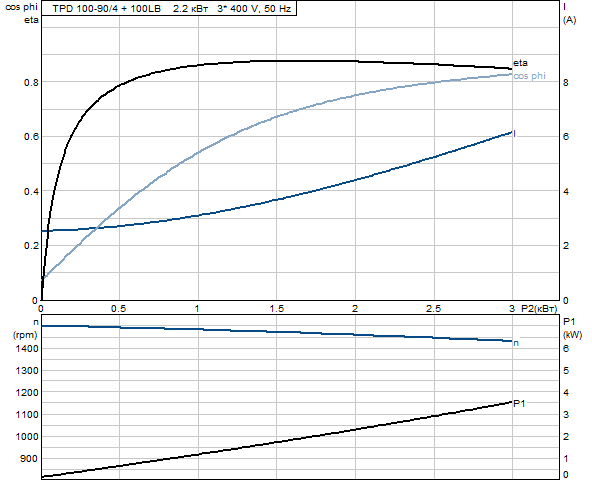

Данные электрооборудования:
Тип электродвигателя - 100LB
IE Efficiency class - IE3
Количество полюсов - 4
Мощность двигателя P2 - 2.2 кВт
Энергия (Р2), необходимая для насоса - 2.2 кВт
Промышленная частота - 50 Hz
Номинальное напряжение - 3 x 380-415 D V
Номинальный ток - 3 x 380-415 D V
Пусковой ток - 600-660 %
Cos фи - характеристика мощности - 0,79-0,73
Номинальная скорость - 1450 об/м
IE efficiency - IE3 86,7%
Эффективность электродвигателя при полной нагрузке - 86,7 %
Эффективность двигателя при 3/4 нагрузки - 87,7-87,2 %
Эффективность электродвигателя при 1/2 нагрузки - 87,6-85,6 %
Класс защиты (IEC 34-5) - 55 (Protect. water jets/dust)
Класс изоляции (IEC 85) - F
Защита электродвигателя - Отсутс.
Номер электродвигателя - 87270324

Другое:
Label - Grundfos Blueflux
Нетто вес - 212 кг
Полный вес - 295 кг
Объем упаковки - 1.52 м3
EAN номер - 5700396983356
