Grundfos CRE 90-1

Артикул:  96124357
!Цена не актуальна!

Grundfos CRE 90-1
Grundfos CRE 90-1Grundfos CRE 90-1
Оценить

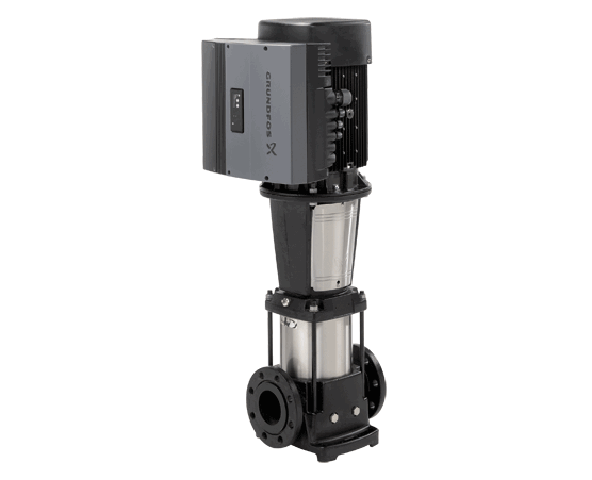

Grundfos CRE 90-1 AN-F-A-E-HQQE

Вертикальный многоступенчатый центробежный насос Grundfos CRE 90-1 с нормальным всасыванием типа "ин-лайн" для монтажа на плите-основании.
Характеристики насоса:
-Рабочие колеса, промежуточные камеры и внешние части корпуса CRE 90-1 выполнены из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4301.
-Головная и нижняя опорная часть насоса CRE 90-1 выполнены из Чугун.
-Уплотнение вала в соответствии с DIN 24960.
-Крутящий момент передается через разъемную муфту.
-Подсоединение к трубопроводу с помощью фланцев DIN.

Насос CRE 90-1 с IEC-фланцевым однофазным MGE двигателем с частотным регулированием и PI-регулятором, встроенным в клеммную коробку. Встроенная защита от перегрузки и перегрева электродвигателя и электроники. Дополнительная защита не требуется.

Насос регулируется по датчику, например расхода, перепада давления или температуры.

Панель управления позволяет устанавливать заданные параметры при работе по минимальной или максимальной характеристике или выключении.
Панель управления имеет индикационные лампочки "Работа" и "Авария".

Управление насосом CRE 90-1 AN-F-A-E-HQQE может осуществляться с помощью пульта дистанционного управления R100, который позволяет задавать и считывать количественные параметры, такие как "Текущее значение", "Скорость", "Входная мощность" и "Энергопотребление".

Клеммная коробка имеет контакты:
-Вкл./выкл. насоса (беспотенциальный контакт)
-дистанционное задание значения давления посредством аналогового сигнала 0-5 В, 0-10 В,
0(4)-20 мА
-потенциометр для задания значения давления: 5 В, Iмакс=5мА
-датчик 0-5 В, 0-10 В, 0(4)-20 мА
-питание датчика 24 В, Imax = 40мА
-вход для дополнительного контроля работы по МИН или МАКС(беспотенциальный контакт)
-реле с беспотенциальным переключающим контактом для вывода аварийного сигнала
-RS485 GENIbus.

Технические характеристики:
Наименование продукции - CRE 90-1
Код (Артикул) - 96124357
Частота вращения - 2919 об/м
Номинальная подача - 90 м3/ч
Номинальный напор - 20.2 м
Рабочие колеса - 1
Торцевое уплотнение - HQQE
Эластомер - EPDM
Тип насоса - CRE 90
Данные на паспортной табличке - CE
Ступени - 1
Исполнение насоса - A
Модель - A

Материалы:
Чугун
EN-JL1030
ASTM A48-30 B
Рабочее колесо - Нержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материала - A
Код резины - E

Устр-ва управл-ия:
Датчик давления - Y

Жидкость:
Диапазон температур жидкости - -30 .. 120 °C

Монтаж:
Максимальная температура окружающей среды - 40 °C
Макс. давление при заданной темп-ре - 16 бар / 120 °C
16 бар / -30 °C

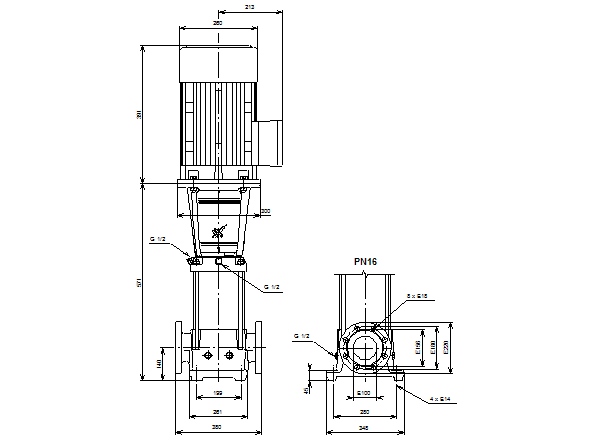

Стандартный фланец - DIN
Код соединения -     F
Соединение труб - DN 100
Допустимое давление - PN 16
Размер фланца электродвигателя - FF265

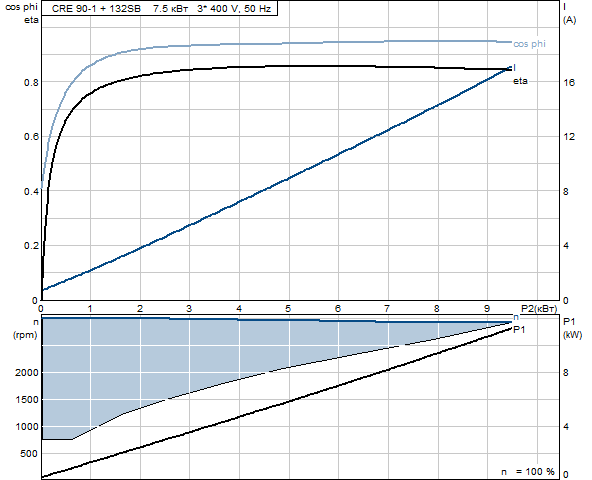

Данные электрообор-я:
Тип электродвигателя - 132SB
Количество полюсов - 2
Номинальная мощность - P2 - 7.5 кВт
Промышленная частота - 50 Hz
Номинальное напряжение - 3 x 380-480 V
Номинальный ток - 14,8-11,6 A
Cos фи - характеристика мощности - 0,94-0,95
Номинальная скорость - 480-3500 об/м
IE efficiency - IE3 90,1%
Класс защиты (IEC 34-5) - 55
Класс изоляции (IEC 85) - F
Защита электродвигателя - Отсутс.
Номер электродвигателя - 85757522

Другое:
Label - Grundfos Blueflux
Нетто вес - 117 кг
Полный вес - 150 кг
Объем упаковки - 0.418 м3
№ структурного файла - 95139498
EAN номер - 5700396706719
