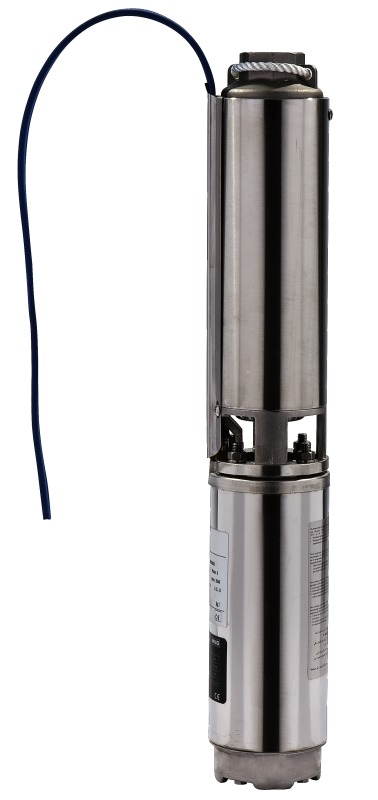

Погружной насос WILO-Sub TWU 4-0409-C (0,75) многоступенчатый
Применение:
- Для перекачивания воды из скважин, колодцев и цистерн
- Для использования в системах водоснабжения, полива и ирригации
- Повышение давления
- Понижение уровня воды
- Для перекачивания воды без длинноволокнистых и абразивных примесей
Обозначение WILO-Sub TWU 4-0409-C (0,75):
TWU - Погружной насос
4 - Диаметр гидравлического оборудования в дюймах ["]
04 - Номинальный объемный расход [м3/ч]
09 - Число секций гидравлики
C - Поколение серии
Особенности / преимущества Wilo-Sub TWU 4:
- Коррозионностойкие детали, контактирующие со средой
- Износостойкий за счет всплывающих рабочих колес
- Встроенный обратный клапан
- Возможен вертикальный и горизонтальный монтаж
Оснащение/функции:
- Многоступенчатый погружной насос с радиальными или полуаксиальными рабочими колесами
- Герметизированные моторы
- Встроенный обратный клапан
- Муфта в соответствии с NEMA
- Однофазный или трехфазный мотор
- Термическое реле мотора для однофазного мотора
Описание/конструкция:
Погружной насос для вертикального или горизонтального монтажа.
Гидравлика:
Многоступенчатый погружной насос с радиальными или полуаксиальными рабочими колесами в секционном исполнении. Встроенный обратный клапан. Все детали, контактирующие с перекачиваемой средой, выполнены из коррозионностойкого материала.
Мотор:
Коррозионностойкий однофазный или трехфазный мотор прямого пуска. Герметично залитый мотор, пропитанный смолой, обмотка с изолирующей лакировкой, самосмазывающиеся подшипники, наполнение водно-гликолевой смесью.
Охлаждение:
Охлаждение мотора происходит за счет перекачиваемой среды. Эксплуатация мотора допускается только в погруженном состоянии. Необходимо соблюдать предельные значения макс. температуры перекачиваемой среды. Вертикальный монтаж можно выполнить с охлаждающим кожухом или без него - по выбору. Горизонтальный монтаж выполняется с охлаждающим кожухом.
Материалы Sub TWU 4-0409-C (0,75):
- Корпус гидравлической системы: нержавеющая сталь 1.4301
- Рабочие колеса: Noryl
- Вал гидравлической системы: нержавеющая сталь 1.4104
- Корпус мотора: нержавеющая сталь 1.4301
- Вал мотора: нержавеющая сталь 1.4305
Определение параметров:
- Для этих агрегатов режим всасывания невозможен!
- Агрегат во время эксплуатации должен целиком находиться в воде!
Объем поставки:
- Гидравлика в полном сборе с мотором
- Соединительный кабель длиной 1,5/1,75/2,5 м с разрешением к применению в питьевом водоснабжении (поперечное сечение: 4x1,5 мм2)
- В исполнении для однофазного тока - с распределительной коробкой и конденсатором, термическим реле мотора, а также включателем/выключателем
- Инструкция по монтажу и эксплуатации

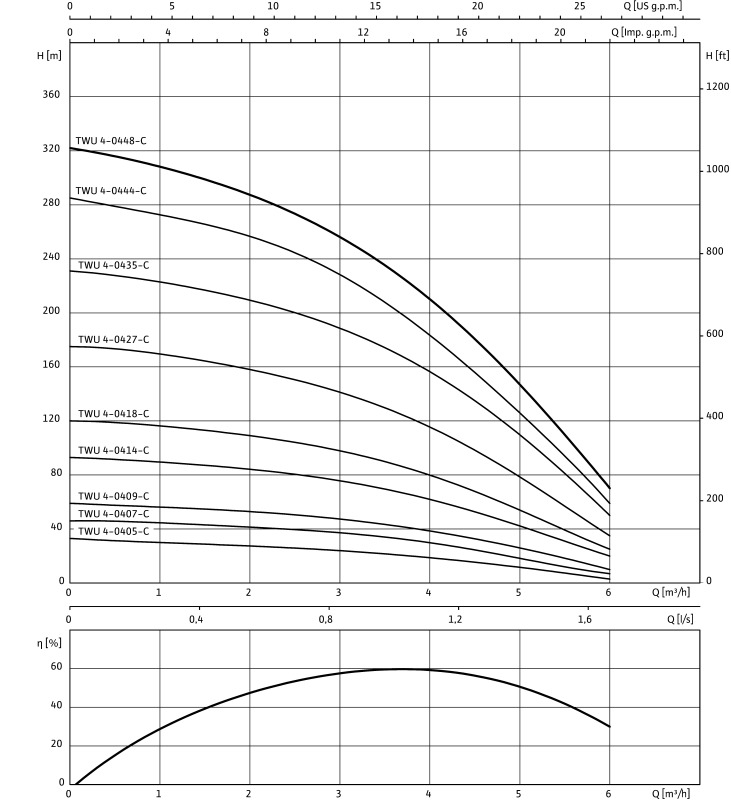

Технические характеристики:
Тип - WILO-Sub TWU 4-0409-C (0,75)
Артикул - 6049339NR
Макс. расход - 6 м3/ч
Макс. напор - 59.0 M
Макс. содержание песка - 50 г/м3
Минимальный индекс эффективности (MEI) - ? 0.7
Напорный патрубок - Rp 1?
Стандарт подключения - EN 1092-2
Макс. глубина погружения - 200 м
Температура перекачиваемой жидкости - +3...+40 °C
Подключение к сети - 1~230 V, 50 Гц
Диаметр двигателя O - 4 "
Номинальная мощность мотора P2 - 0,75 Вт
Номинальный ток IN - 5,90 A
Длина соединительного кабеля - 2.5000 м
сечение кабеля - 4x1,5 мм2
Мин. скорость потока на моторе - 0.10 м/с
Макс. частота включений - 20 1/ч
Степень защиты - IP 68
Другое:
Вес - 18,5 кг
Длина - 1000 мм
Ширина - 120 мм
Высота - 140 мм
