Grundfos TPD 125-110/4 A-F-A-BAQE
Насос Grundfos TPD 125-110/4 с уплотнением BAQE предназначены для перекачивания технической воды в системах отопления, вентиляции, кондиционирования.
Насосы, имеют литое рабочее колесо из Чугун.
Одноступенчатый сдвоенный центробежный насос Grundfos TPD 125-110/4 типа "ин-лайн":
- кольца щелевого уплотнения из бронзы
- катафорезная обработка проточной части
- жёсткая втулочная муфта
- конструкция, TPD 125-110/4 облегчающая техобслуживание
- гидравлически оптимальная проточная часть
- конструкция типа TPD "ин-лайн" с противолежащими всасывающим и напорным патрубками, позволяющая выполнить монтаж на трубе или на бетонном основании
- необслуживаемое торцевое уплотнение TPD 125-60 из коррозионно-стойкого металла.
3- фазный асинхронный электродвигатель, в качестве защиты от перегрузки встроены термисторы (PTC), для преобразования термисторного сигнала в релейный и передачи его на пускатель необходимо использовать реле MS220C
Технические характеристики:
Наименование продукции - TPD 125-110/4
Код (Артикул) - 96109579
Частота вращения - 1455 об/м
Номинальная подача - 111 м3/ч
Номинальный напор - 8.4 м
Макс гидростатический напор - 110 дм
Текущий диаметр рабочего колеса - 180 мм
Уплотнение вала - BAQE
Тип насоса - TPD 125
Исполнение насоса - A
Модель - A
Серия- 300
Материалы:
Чугун
EN-JL10125
ASTM A48-125 B
Рабочее колесо - Чугун
EN-JL1030
ASTM A48-30 B
Код материала - A
Жидкость:
Диапазон температур жидкости - 0 .. 120 °C
Монтаж:
Максимальная температура окружающей среды - 60 °C
Макс. рабочее давление - 16 бар
Стандартный фланец - DIN
Код соединения - F
Соединение труб - DN 125
Допустимое давление - PN 16

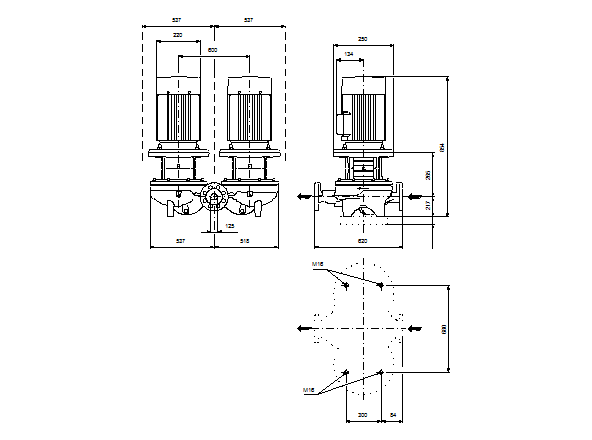

Монтажная длина - 620 мм
Размер фланца электродвигателя - FF215

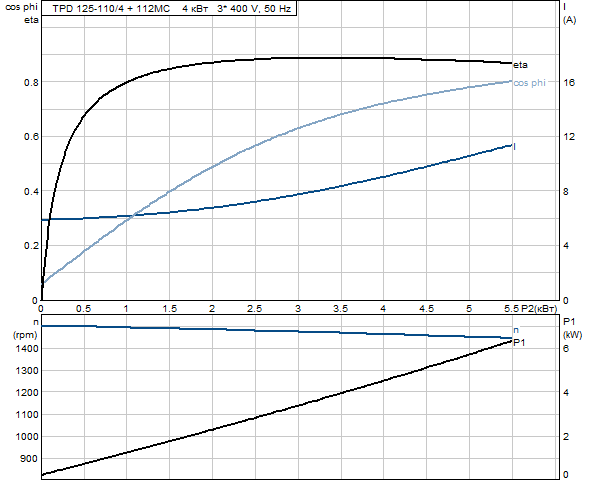

Данные электрооборудования:
Тип электродвигателя - 112MC
IE Efficiency class - IE3
Количество полюсов - 4
Мощность двигателя P2 - 4 кВт
Энергия (Р2), необходимая для насоса - 4 кВт
Промышленная частота - 50 Hz
Номинальное напряжение - 3 x 380-415 D V
Номинальный ток - 9.3 A
Пусковой ток - 790-870 %
Cos фи - характеристика мощности - 0,75-0,68
Номинальная скорость - 1460 об/м
IE efficiency - IE3 88,6%
Эффективность электродвигателя при полной нагрузке - 88,6 %
Эффективность двигателя при 3/4 нагрузки - 88,9-88,4 %
Эффективность электродвигателя при 1/2 нагрузки - 88,3-85,1 %
Класс защиты (IEC 34-5) - 55 (Protect. water jets/dust)
Класс изоляции (IEC 85) - F
Защита электродвигателя - PTC
Номер электродвигателя - 87322330
Другое:
Label - Grundfos Blueflux
Нетто вес - 390 кг
Полный вес - 473 кг
Объем упаковки - 1.52 м3
EAN номер - 5700396985589
