Grundfos TPD 100-200/2 A-F-A-BAQE
Насос Grundfos TPD 100-200/2 с уплотнением BAQE предназначены для перекачивания технической воды в системах отопления, вентиляции, кондиционирования.
Насосы, имеют литое рабочее колесо из Чугун.
Одноступенчатый сдвоенный центробежный насос Grundfos TPD 100-200/2 типа "ин-лайн":
- кольца щелевого уплотнения из бронзы
- катафорезная обработка проточной части
- жёсткая втулочная муфта
- конструкция, TPD 100-200/2 облегчающая техобслуживание
- гидравлически оптимальная проточная часть
- конструкция типа TPD "ин-лайн" с противолежащими всасывающим и напорным патрубками, позволяющая выполнить монтаж на трубе или на бетонном основании
- необслуживаемое торцевое уплотнение TPD 100-200 из коррозионно-стойкого металла.
3- фазный асинхронный электродвигатель, в качестве защиты от перегрузки встроены термисторы (PTC), для преобразования термисторного сигнала в релейный и передачи его на пускатель необходимо использовать реле MS220C
Технические характеристики:
Наименование продукции - TPD 100-200/2
Код (Артикул) - 96109230
Частота вращения - 2920 об/м
Номинальная подача - 75.7 м3/ч
Номинальный напор - 17.1 м
Макс гидростатический напор - 200 дм
Текущий диаметр рабочего колеса - 127 мм
Уплотнение вала - BAQE
Тип насоса - TPD 80
Исполнение насоса - A
Модель - A
Серия- 300
Материалы:
Чугун
EN-JL1040
ASTM A48-40 B
Рабочее колесо - Чугун
EN-JL1030
ASTM A48-30 B
Код материала - А
Жидкость:
Диапазон температур жидкости - 0 .. 120 °C
Монтаж:
Максимальная температура окружающей среды - 60 °C
Макс. рабочее давление - 16 бар
Стандартный фланец - DIN
Код соединения - F
Соединение труб - DN 100
Допустимое давление - PN 16

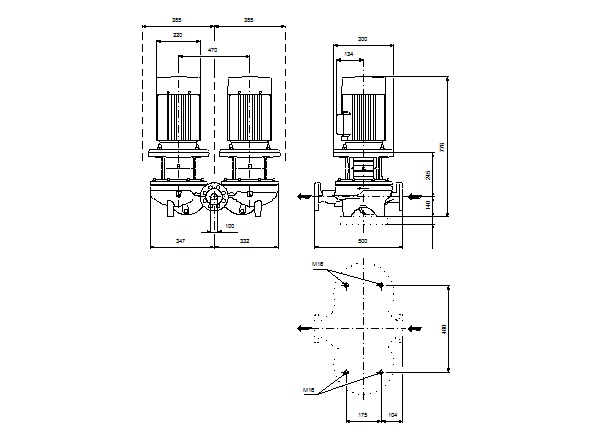

Монтажная длина - 500 мм
Размер фланца электродвигателя - FF265

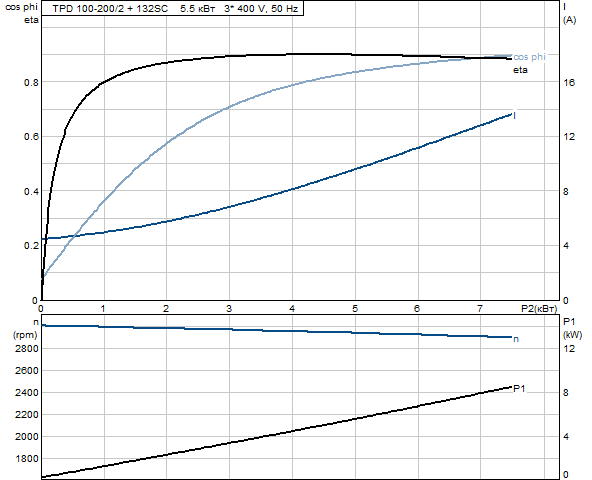

Данные электрооборудования:
Тип электродвигателя - 132SC
IE Efficiency class - IE3
Количество полюсов - 2
Мощность двигателя P2 - 5.5 кВт
Энергия (Р2), необходимая для насоса - 5.5 кВ
Промышленная частота - 50 Hz
Номинальное напряжение - 3 x 380-415 D V
Номинальный ток - 11 A
Пусковой ток - 1080-1180 %
Cos фи - характеристика мощности - 0,87-0,82
Номинальная скорость - 2920-2940 об/м
IE efficiency - IE3 89,2%
Эффективность электродвигателя при полной нагрузке - 89,2 %
Эффективность двигателя при 3/4 нагрузки - 90,0-89,8 %
Эффективность электродвигателя при 1/2 нагрузки - 89,6-88,4 %
Класс защиты (IEC 34-5) - 55 (Protect. water jets/dust)
Класс изоляции (IEC 85) - F
Защита электродвигателя - PTC
Номер электродвигателя - 87322229
Другое:
Нетто вес - 225 кг
Полный вес - 249 кг
Объем упаковки - 0.64 м3
EAN номер - 5700396982076
