Одинарные насосы TP, 3 x 400 В, 970 об/мин TP, 3 x 400 В, 1450 об/мин

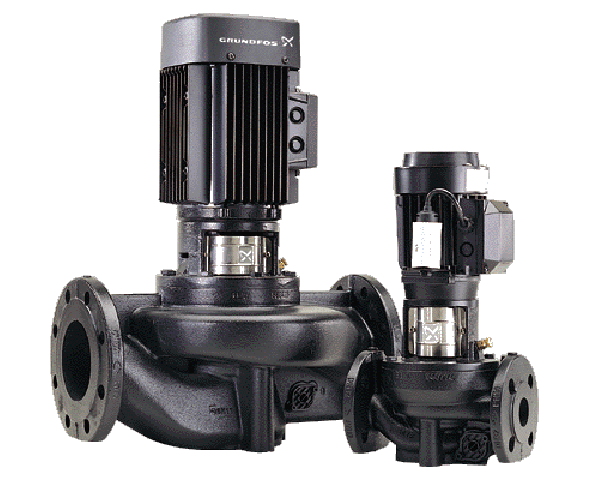

Одноступенчатый одинарный центробежный насос TP 200-270/4 1 типа "ин-лайн":
- кольца щелевого уплотнения из бронзы
- катафорезная обработка проточной части
- жёсткая втулочная муфта
- конструкция, облегчающая техобслуживание
- необслуживаемое торцевое уплотнение из коррозионно-стойкого металла.
- гидравлически оптимальная проточная часть
- конструкция типа "ин-лайн" с противолежащими всасывающим и напорным патрубками, позволяющая выполнить монтаж на трубе или
на бетонном основании
- необслуживаемое торцевое уплотнение из коррозионно-стойкого металла.
3- фазный асинхронный электродвигатель.
Насосы TP 200-270/4 1, отмеченные 1, с мощностью электродвигателя более 0,75 кВт (включительно) оснащены электродвигателями класса энергоэффективности IE3 (согласно IEC 60034-30).
Насосы, отмеченные 1, имеют литое рабочее колесо из чугуна или бронзы.
Насосы TP 200-270/4 1 с уплотнением BUBE/BAQE предназначены для перекачивания технической воды в системах отопления, вентиляции,кондиционирования.
Технические характеристики:
Тип продукта - TP 200-270/4 1
Производственный номер - 96306008
EAN номер - 5700834924828
Жидкость:
Диапазон температур жидкости - 0 .. 120 °C
Технич.:
Частота вращения - 1480 об/м
Номинальная подача - 53.1 м?/ч
Номинальный напор - 28.2 м
Макс гидростатический напор - 270 дм
Текущий диаметр рабочего колеса - 293 мм
Уплотнение вала - BAQE
Исполнение насоса - A
Модель - A
Материалы:
Корпус насоса - Чугун EN-JL1040 ASTM A48-40 B
Рабочее колесо - Чугун EN-JL1030 ASTM A48-30 B
Код материала - A
Монтаж:
Максимальная температура окружающей среды - 55 °C
Макс. рабочее давление - 16 бар
Стандартный фланец - DIN
Код соединения - F
Соединение труб - DN 200
Допустимое давление - PN 16
Монтажная длина - 900 мм
Размер фланца электродвигателя - FF400
Данные электрообор-я:
Тип электродвигателя - SIEMENS
IE Efficiency class - IE3
Количество полюсов - 4
Номинальная мощность - P2 - 45 кВт
Энергия (Р2), необходимая для насоса - 45 кВт
Промышленная частота - 50 Hz
Номинальное напряжение - 3 x 380-420D/660-725 Y V
Номинальный ток - 83,0-77,0/48,0-44,5 A
Пусковой ток - 640-640 %
Cos фи - характеристика мощности - 0,86
Номинальная скорость - 1480 об/м
IE efficiency - IE3 94,2 %
Эффективность электродвигателя при полной нагрузке - 94,2-94,2 %
Эффективность двигателя при 3/4 нагрузки - 94,9-94,9 %
Эффективность электродвигателя при 1/2 нагрузки - 95,1-95,1 %
Класс защиты (IEC 34-5) - 55 (Protect. water jets/dust)
Класс изоляции (IEC 85) - F
Защита электродвигателя - PTC
Номер электродвигателя - 83V15236
Другое:
Нетто вес - 653 кг
Полный вес - 808 кг
Объем упаковки - 2.29 м3
