Редуктор для затвора Genebre DN300-500 квадрат 27

Артикул:  5977
!Цена не актуальна!

Редуктор для затвора Genebre 5977 DN300-500 квадрат 27
Редуктор для затвора Genebre DN300-500 квадрат 27
Оценить

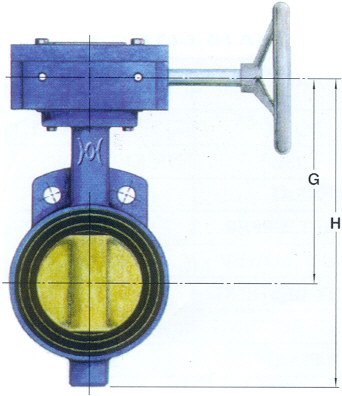

Редуктор для затвора Genebre 5977 DN300-500
Ручное управление затвором становится труднее по мере увеличения давления и номинального диаметра. В этом случае для закрытия и открытия затвора используется редуктор. В основном, это зубчатый механизм со скошенными шестернями, заключенный в коробку во избежание повреждений оператора и контакта внутренних частей механизма с объектами, затрудняющими их работу.

Технические характеристики:
Тип - Genebre 5977 DN300-500
Артикул - 5977
Диаметры - DN300-500
Корпус чугунный - GG 20.
Установка редуктора - в соответствии с ISO 5211 – DIN 3337

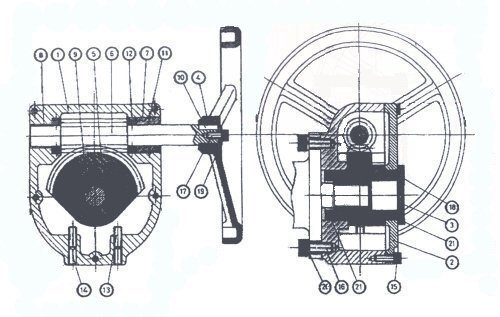

Описание 5977, рис.2:
1. Корпус  Чугун
2. Каркас Чугун
3. Указывающая тарелка Сталь
4. Ручное колесо Чугун
5. Корона Ковкий чугун
6. Болт Сталь F 114
7. Опора Бронза
8. Опора Бронза
9. Клин Сталь
10. Клин Сталь
11. Фиксатор Сталь
12. Опора Сталь
13. Резьбовой стержень Сталь
14. Резьбовой стержень Сталь
15. Болт Сталь
16. Болт Сталь
17. Болт Сталь
18 Болт Сталь
19. Шайба Сталь
20. Пружинная шайба Сталь
21. О-кольцо NBR
