Grunfos TPED 100-90/4 A-F-A-BAQE 3x400 В, 1450 об/мин

Артикул:  96110448
!Цена не актуальна!

Grunfos TPED 100-90/4
Grunfos TPED 100-90/4 A-F-A-BAQE 3x400 В, 1450 об/минGrunfos TPED 100-90/4 A-F-A-BAQE 3x400 В, 1450 об/минGrunfos TPED 100-90/4 A-F-A-BAQE 3x400 В, 1450 об/минGrunfos TPED 100-90/4 A-F-A-BAQE 3x400 В, 1450 об/мин
Оценить

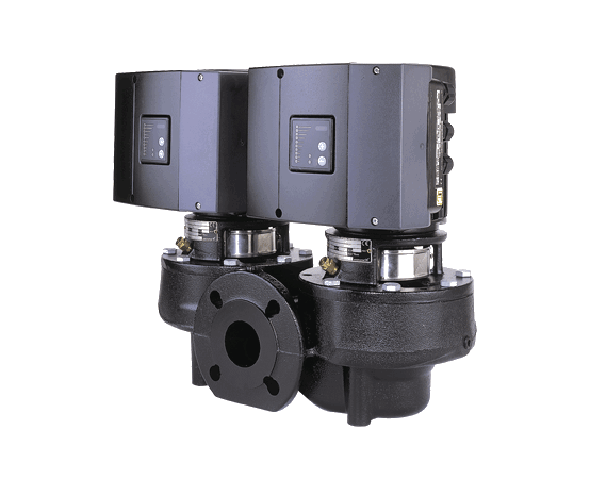

Grunfos TPED 100-90/4 A-F-A BAQE

Сдвоенные насосы Grundfos TPED 100-90/4 Серии 1000 (без датчика перепада давления), 1450 об/мин.

Электродвигатель: со встроенным частотным преобразователем и ПИ регулятором. Класс защиты IP 55.

Насосы с уплотнением BUBE/BAQE предназначены для перекачивания технической воды в системах отопления,
вентиляции кондиционирования.

Одноступенчатый сдвоенный центробежный насос TPED 100-90/4 типа "ин-лайн".

Исполнение "ин-лайн" с противолежащими всасывающими напорным патрубками с одинаковым условнымпроходом позволяет монтировать насос на трубе или на бетонное основание.

Сдвоенный насос TPED представляет собой два отдельных насоса в общем корпусе, которые гидравлически изолированы друг от друга установленным со стороны нагнетания подпружиненным шибером.В комплект принадлежностей входит глухой фланеци запасное уплотнительное кольцо.

Коррозионно стойкое необслуживаемое торцевое уплотнение вала.

Насос с IEC-фланцевым однофазным MGE двигателем с частотным регулированием и PI-регулятором,встроенным в клеммную коробку. Встроенная защита от перегрузки и перегрева электродвигателя и электроники. Дополнительная защита не требуется.

Возможно подсоединение внешнего датчика, который позволяет регулировать работу насоса по расходу,разности давления или требуемой температуре.

Панель управления позволяет устанавливать заданные параметры при работе по минимальной или максимальной характеристике или выключении.Панель управления имеет индикационные лампочки "Работа" и "Авария".

Управление насосом TPED 100-90/4 может осуществляться с помощью пульта дистанционного управления R100, который позволяет задавать и считывать количественные параметры, такие как "Текущее значение", "Скорость","Входная мощность" и "Энергопотребление".

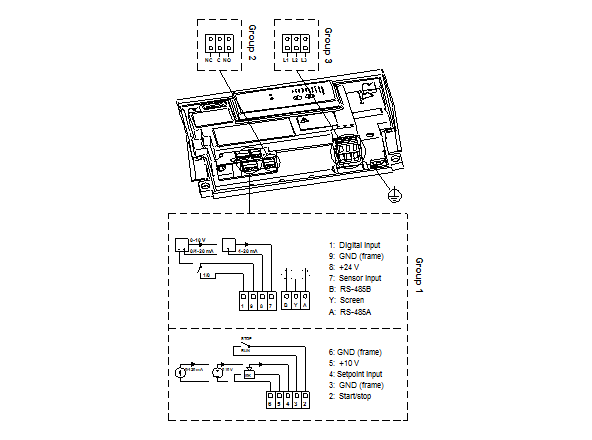

Клеммная коробка имеет контакты:
-Вкл./выкл. насоса (беспотенциальный контакт)
-дистанционное задание значения давления посредством аналогового сигнала 0-10 В,0(4)-20 мА,

потенциометр для задания значения давления:
10 В, Imax =5 мА,
-встроенный датчик давления,вход для дополнительного контроля работы по МИН,МАКС, внешн. сигнала неисправности, струйному выключателю(беспотенциальный контакт),реле с беспотенциальным переключающим контактом для вывода аварийного сигнала,
-RS485 GENIbus.


Технические характеристики:
Наименование продукции - TPED 100-90/4
Артикул (код) - 96110448
Частота вращения - 1445 об/м
Номинальная подача - 69.5 м?/ч
Номинальный напор - 7.82 м
Макс. гидростатический напор - 90 дм
Текущий диаметр рабочего колеса - 168 мм
Уплотнение -BUBE/BAQE
Исполнение насоса - A
Модель - A

Жидкость:
Диапазон температур жидкости - 0 .. 120 °C

Материалы:
Корпус насоса - Чугун(EN-JL1040), ASTM A48-40 B
Рабочее колесо - Чугун(EN-JL1030), ASTM A48-30 B
Код Материала - А

Монтаж:
Максимальная температура окружающей среды - 40 °C
Макс. рабочее давление - 16 бар
Стандартный фланец - DIN
Код соединения - F
Соединение труб - DN 100
Допустимое давление - PN 16
Монтажная длина - 550 мм
Размер фланца электродвигателя - FF215

Данные электрооборудования:
Мощность двишателя P2 -2 х 2.2 кВт
Тип электродвигателя - 90LC
Количество полюсов - 4
Промышленная частота - 50 Hz
Номинальное напряжение - 3 х 380-415 V
Номинальный ток - 4.60-3.80 A
Cos фи - характеристика мощности - 0,94-0,90
Номинальная скорость - 180-1740 об/м
IE efficiency - IE2 84.3%
Класс защиты (IEC 34-5) - 55
Класс изоляции (IEC 85) - F
Защита электродвигателя - B
Номер электродвигателя - 87764016
EAN номер - 5700397025703

Другое:
Label - Grundfos Blueflux
Нетто вес - 224 кг
Полный вес - 307 кг
Объем упаковки - 1.52 м3
№ структурного файла - 97845372
