Grundfos TPD 80-340/4 A-F-B-BAQE
Насос Grundfos TPD 80-340/4с уплотнением BAQE предназначены для перекачивания технической воды в системах отопления, вентиляции, кондиционирования.
Насосы, имеют литое рабочее колесо из Бронза.
Одноступенчатый сдвоенный центробежный насос Grundfos TPD 80-340/4 типа "ин-лайн":
- кольца щелевого уплотнения из бронзы
- катафорезная обработка проточной части
- жёсткая втулочная муфта
- конструкция, TPD 80-340/4 облегчающая техобслуживание
- гидравлически оптимальная проточная часть
- конструкция типа TPD "ин-лайн" с противолежащими всасывающим и напорным патрубками, позволяющая выполнить монтаж на трубе или на бетонном основании
- необслуживаемое торцевое уплотнение TPD 80-60 из коррозионно-стойкого металла.
3- фазный асинхронный электродвигатель, в качестве защиты от перегрузки встроены термисторы (PTC), для преобразования термисторного сигнала в релейный и передачи его на пускатель необходимо использовать реле MS220C
Технические характеристики:
Наименование продукции - TPD 80-340/4
Код (Артикул) - 96108908
Частота вращения - 1460 об/м
Номинальная подача - 80.9 м3/ч
Номинальный напор - 28.3 м
Макс гидростатический напор - 340 дм
Текущий диаметр рабочего колеса - 309 мм
Уплотнение вала - BAQE
Тип насоса - TPD 80
Исполнение насоса - A
Модель - A
Серия- 300
Материалы:
Чугун
EN-JL1080
ASTM A48-80 B
Рабочее колесо - Бронза
DIN W.-Nr. 2.1096.01
ASTM B584-C83600
Код материала - B
Жидкость:
Диапазон температур жидкости - 0 .. 120 °C
Монтаж:
Максимальная температура окружающей среды - 60 °C
Макс. рабочее давление - 16 бар
Стандартный фланец - DIN
Код соединения - F
Соединение труб - DN 80
Допустимое давление - PN 16

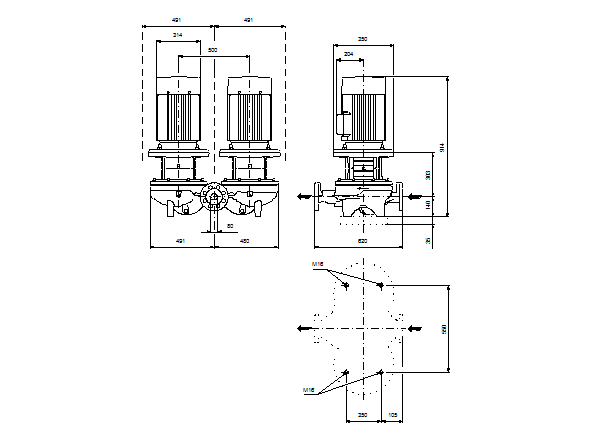

Монтажная длина - 620 мм
Размер фланца электродвигателя - FF300

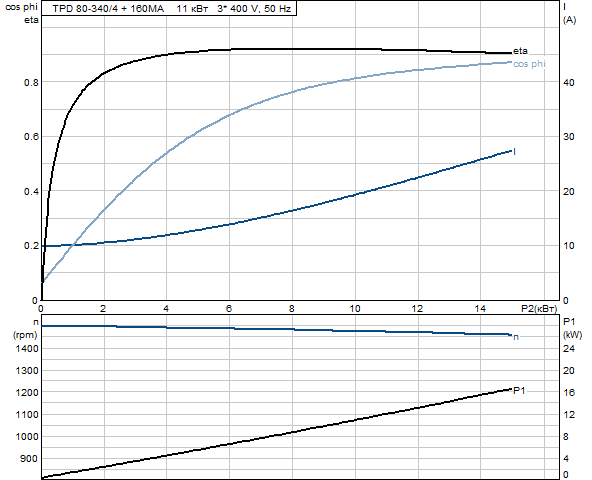

Данные электрооборудования:
Тип электродвигателя - 160MA
IE Efficiency class - IE3
Количество полюсов - 4
Мощность двигателя P2 - 11 кВт
Энергия (Р2), необходимая для насоса - 11 кВт
Промышленная частота - 50 Hz
Номинальное напряжение - 3 x 380-415 D/660-690 Y V
Номинальный ток - 21,2-20,4/12,2-12,0 A
Пусковой ток - 710-810 %
Cos фи - характеристика мощности - 0,86-0,81
Номинальная скорость - 1470-1470 об/м
IE efficiency - IE3 91,4%
Эффективность электродвигателя при полной нагрузке - 91,4 %
Эффективность двигателя при 3/4 нагрузки - 92,1-91,9 %
Эффективность электродвигателя при 1/2 нагрузки - 91,6-91,4 %
Класс защиты (IEC 34-5) - 55 (Protect. water jets/dust)
Класс изоляции (IEC 85) - F
Защита электродвигателя - PTC
Номер электродвигателя - 87420031
Другое:
Нетто вес - 495 кг
Полный вес - 578 кг
Объем упаковки - 1.52 м3
EAN номер - 5700396978741
