Grundfos TPD 150-220/4 A-F-B-BAQE 3x400 В, 1450 об/мин Бронзовое рабочее колесо

Артикул:  96109917
Цена обновлена - 28.03.2024

Grundfos TPD 150-220/4
Grundfos TPD 150-220/4 A-F-B-BAQE 3x400 В, 1450 об/мин Бронзовое рабочее колесо
Оценить

Grundfos TPD 150-220/4  A-F-B-BAQE

Насос Grundfos TPD 150-220/4  с уплотнением BAQE предназначены для перекачивания технической воды в системах отопления, вентиляции, кондиционирования.

Насосы, имеют литое рабочее колесо из Бронза.

Одноступенчатый сдвоенный центробежный насос Grundfos TPD 150-220/4  типа "ин-лайн":
- кольца щелевого уплотнения из бронзы
- катафорезная обработка проточной части
- жёсткая втулочная муфта
- конструкция, TPD 150-220/4  облегчающая техобслуживание
- гидравлически оптимальная проточная часть
- конструкция типа TPD "ин-лайн" с противолежащими всасывающим и напорным патрубками, позволяющая выполнить монтаж на трубе или на бетонном основании
- необслуживаемое торцевое уплотнение TPD 150-60 из коррозионно-стойкого металла.

3- фазный асинхронный электродвигатель, в качестве защиты от перегрузки встроены термисторы (PTC), для преобразования термисторного сигнала в релейный и передачи его на пускатель необходимо использовать реле MS220C

Технические характеристики:
Наименование продукции - TPD 150-220/4
Код (Артикул) - 96109917
Частота вращения - 1460 об/м
Номинальная подача - 252 м3/ч
Номинальный напор - 17.7 м
Макс гидростатический напор - 220 дм
Текущий диаметр рабочего колеса - 256 мм
Уплотнение вала - BAQE
Тип насоса - TPD 150
Исполнение насоса - A
Модель - A
Серия- 300

Материалы:
Чугун
EN-JL10150
ASTM A48-150 B
Рабочее колесо - Бронза
DIN W.-Nr. 2.1096.01
ASTM B584-C83600
Код материала - B

Жидкость:
Диапазон температур жидкости - 0 .. 120 °C

Монтаж:
Максимальная температура окружающей среды - 55 °C
Макс. рабочее давление - 16 бар
Стандартный фланец - DIN
Код соединения -     F
Соединение труб - DN 150
Допустимое давление - PN 16

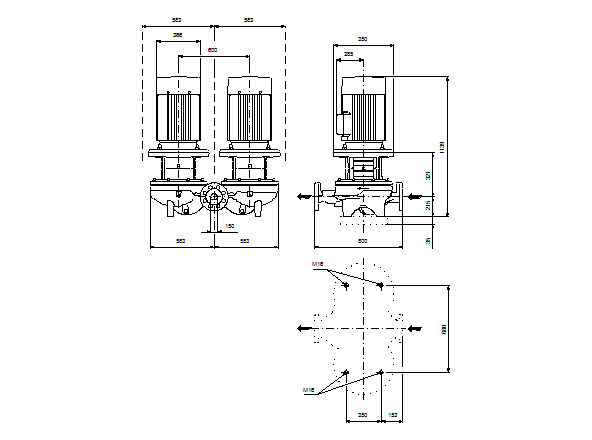

Монтажная длина - 800 мм
Размер фланца электродвигателя - FF300

Данные электрооборудования:
Тип электродвигателя - SIEMENS
IE Efficiency class - IE3
Количество полюсов - 4
Мощность двигателя P2 - 18.5 кВт
Энергия (Р2), необходимая для насоса - 18.5 кВт
Промышленная частота - 50 Hz
Номинальное напряжение - 3 x 380-420D/660-725Y V
Номинальный ток - 37,0-33,5/21,6-19,6 A
Пусковой ток - 690-690 %
Cos фи - характеристика мощности - 0,82
Номинальная скорость - 1470 об/м
IE efficiency - IE3 92,6%
Эффективность электродвигателя при полной нагрузке - 92,6-92,6 %
Эффективность двигателя при 3/4 нагрузки - 93,2-93,2 %
Эффективность электродвигателя при 1/2 нагрузки - 93,2-93,2 %
Класс защиты (IEC 34-5) - 55 (Protect. water jets/dust)
Класс изоляции (IEC 85) - F
Защита электродвигателя - PTC
Номер электродвигателя - 83V15228

Другое:
Нетто вес - 780 кг
Полный вес - 841 кг
Объем упаковки - 1.52 м3
EAN номер - 5700396989020
