Grundfos TP 100-410/4 A-F-B BAQE 3x400 В, 1450 об/мин Бронзовое рабочее колесо

Артикул: 96109329

Цена обновлена - 20.04.2024

Grundfos TP 100-410/4 A-F-B BAQE 3x400 В, 1450 об/мин Бронзовое рабочее колесо

Голосов: 1

Оценить

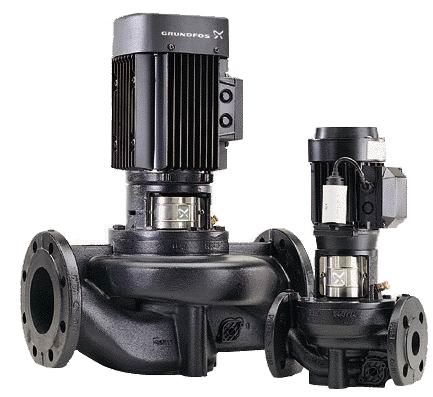

Одноступенчатый одинарный центробежный насос Grundfos TP 100-410/4 A-F-B-BAQE типа "ин-лайн":
- кольца щелевого уплотнения из бронзы
- катафорезная обработка проточной части
- жёсткая втулочная муфта
- конструкция, облегчающая техобслуживание
- гидравлически оптимальная проточная часть
- конструкция типа "ин-лайн" с противолежащими всасывающим и напорным патрубками, позволяющая выполнить монтаж на трубе или на бетонном основании
- необслуживаемое торцевое уплотнение из коррозионно-стойкого металла.

3- фазный асинхронный электродвигатель.

Технические характеристики:
Частота вращения - 1465 об/м
Номинальная подача - 171 м3/ч
Номинальный напор - 32.7 м
Максимальный гидростатический напор - 410 дм
Текущий диаметр рабочего колеса - 334 мм
Уплотнение вала - BAQE
Исполнение насоса - A
Модель - A

Материалы:
Корпус насоса - Чугун, EN-JL1040, ASTM A48-40 B
Рабочее колесо - Бронза, DIN W.-Nr. 2.1096.01, ASTM B584-C83600
Код материала - B

Монтаж:
Диапазон температуры окружающей среды - 0 .. 55 °C
Максимальное рабочее давление - 16 бар
Стандартный фланец - DIN
Код соединения - F
Соединение труб - DN 100
Допустимое давление - PN 16
Монтажная длина - 670 мм
Размер фланца электродвигателя - FF300

Жидкость:
Диапазон температур жидкости - 0 .. 120 °C
Плотность - 1000 кг/м3

Данные электрооборудования:
Тип электродвигателя - SIEMENS
IE Efficiency class - IE3
Количество полюсов - 4
Номинальная мощность - P2 - 22 кВт
Энергия (Р2), необходимая для насоса - 22 кВт
Промышленная частота - 50 Hz
Номинальное напряжение - 3 x 380-420D/660-725Y V
Номинальный ток - 42,5-40,5/24,6-23,6 A
Пусковой ток - 680-680 %
Cos фи - характеристика мощности - 0,83
Номинальная скорость - 1470 об/м
IE efficiency - IE3 93,0 %
Эффективность электродвигателя при полной нагрузке - 93,0 %
Эффективность двигателя при 3/4 нагрузки - 93,7 %
Эффективность электродвигателя при 1/2 нагрузки - 93,7 %
Класс защиты (IEC 34-5) - 55 (Protect. water jets/dust)
Класс изоляции (IEC 85) - F
Защита электродвигателя - PTC
Номер электродвигателя - 83V15230

Другое:
№ продукта - 96109329
Нетто вес - 345 кг
Полный вес - 376 кг
Объем упаковки - 0.96 м3
