Grundfos NB 100-200/219 A-F-A-BAQE 1450 об/мин

Артикул:  97837122
Цена обновлена - 29.03.2024

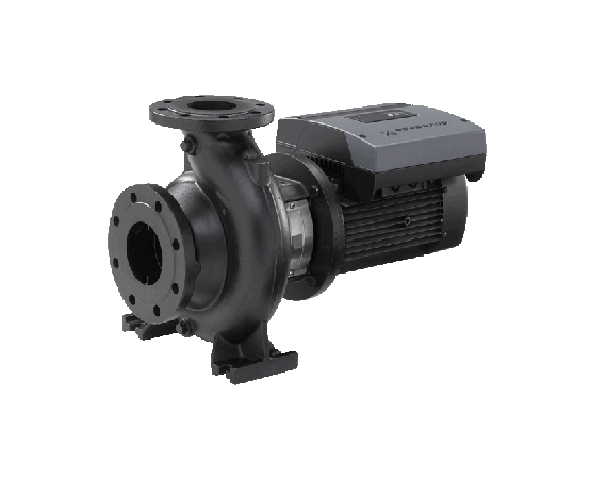

Grundfos NB 100-200/219
Grundfos NB 100-200/219 A-F-A-BAQE 1450 об/мин
Оценить

Grundfos NB 100-200/219 A-F-A-BAQE

Несамовсасывающий одноступенчатый центробежный насос в соответствии с EN 1092-2.

Насос предназначен для перекачивания маловязких, чистых и химически неагрессивных жидкостей, не содержащих твердых включений или волокон.

Насос напрямую соединён с 3-фазным двигателем переменного тока.

Рабочее колесо гидравлически и динамически сбалансировано.

Насос NB 100-200/219 имеет следующие характеристики:
- размеры фланца в соответствии с EN 1092-2,
- Чугун спиральный корпус насоса,
- вал из нержавеющей стали и Чугун рабочее колесо и бронзовые кольца щелевого уплотнения,
- несбалансированное торцевое уплотнение вала в соответствии с EN 12756.

Технические характеристики:
Наименование продукции - NB 100-200/219
Код (Артикул) - 97837122
Частота вращения - 1460 об/м
Номинальная подача - 172 м3/ч
Номинальный напор - 13.7 м
Текущий диаметр рабочего колеса - 219 мм
Уплотнение вала - BAQE
Вторичное уплотнение вала - NONE
Диаметр вала - 32 мм
Исполнение насоса - A

Жидкость:
Диапазон температур жидкости - 0 .. 120 °C

Материалы:
Корпус насоса - Чугун
EN-GJL-250
ASTM A48-40 B
Рабочее колесо - Чугун
EN-GJL-200
ASTM A48-30 B
Код материала - A

Монтаж:
Максимальная температура окружающей среды - 60 °C
Макс. рабочее давление - 16 бар
Стандартный фланец - EN 1092-2
Код соединения - F
Вход насоса - 125
Выход насоса - 100
Допустимое давление - PN16
Щелевое уплотнение(я) - щелевое уплотнение

Данные электрооборудования:
Тип электродвигателя - MMG160MA
Класс энергоэфф-ти - IE2 [IE2]
Количество полюсов - 4
Подводимая мощность P2 - 11 кВт
Промышленная частота - 50 Hz
Номинальное напряжение - 3 x 380-420D/660-725Y V
Номинальный ток - 21,8-19,8/12,6-11,4 A
Пусковой ток - 700-700 %
Cos фи - характеристика мощности - 0,85
Номинальная скорость - 1460 об/м
Энергоэффективность - IE2 90,3%
Эффективность электродвигателя при полной нагрузке - 90,3-90,3 %
Эффективность двигателя при 3/4 нагрузки - 90,3-90,3 %
Эффективность электродвигателя при 1/2 нагрузки - 90,2-90,2 %
Класс защиты (IEC 34-5) - 55 (Protect. water jets/dust)
Класс изоляции (IEC 85) - F
Защита электродвигателя - PTC
Номер электродвигателя - 83L15424
Монтажн. обозначение по IEC 34-7 - IM B35
Тип смазки - Grease

Другое:
Нетто вес - 201 кг
Полный вес - 222 кг
Объем упаковки -     0.725 м3
EAN номер - 5710625490760
