Grundfos Hydro Solo-E CRE 1-6 U8 A-A-A-D-A

Артикул:  98769669
Цена обновлена - 28.03.2024

Оценить

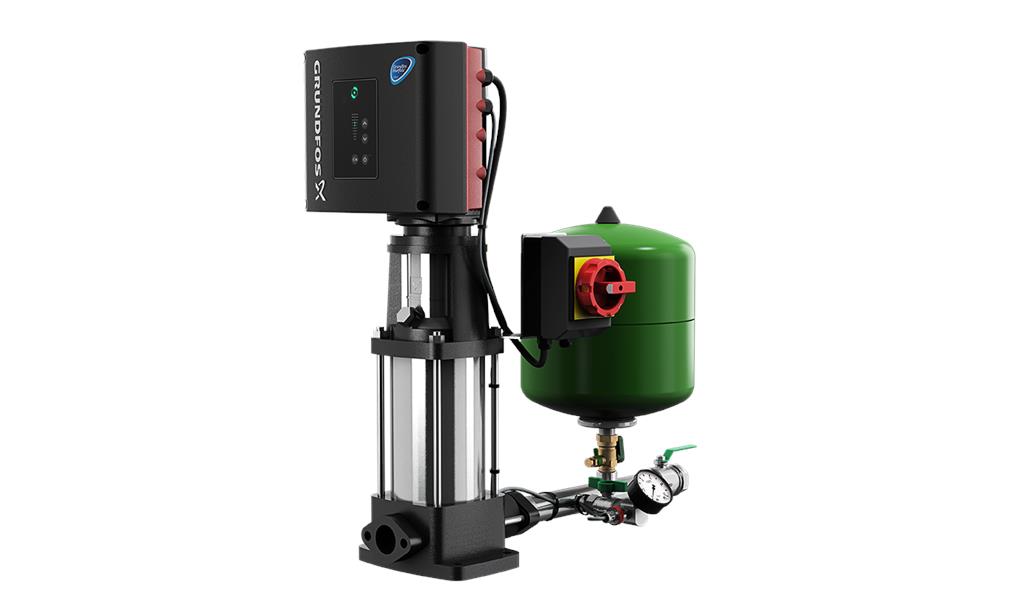

Установка повышения давления Grundfos Hydro Solo E CRE 1-6 HQQE с одним насосом представляет собой единый агрегат, включающий в себя один E-насос (CRE), снабженный запорным клапаном, обратным клапаном, напорным патрубком, датчиком давления, манометром и мембранным гидробаком. Установка повышения давления готова к эксплуатации сразу после доставки.

Насос Hydro Solo E CRE 1-6 HQQE имеет следующие характеристики:
- Рабочие колеса и промежуточные камеры изготавливаются из нержавеющей стали DIN W.-Nr. DIN W.-Nr. 1.4301.
- Головная часть и основание насоса выполняются из чугуна.
- Уплотнение вала имеет установочную длину в соответствии со стандартом EN 12756.
- Передача электроэнергии осуществляется через чугунную разрезную муфту.

Насос Hydro Solo E CRE 1-6 HQQE (98769669) комплектуется трехфазным электродвигателем MGE, имеющим выполненные в соответствии со стандартом IEC фланцы, снабженным встроенными в клеммную коробку двигателя преобразователем частоты и ПИ-регулятором. Дополнительной защиты двигателя не требуется, поскольку защита двигателя и электронных компонентов обеспечивается при помощи встроенной защиты от перегрузки и тепловой защиты.

Панель управления дает возможность установить требуемое значение рабочей точки, а также настроить значения работы насоса "MIN", "MAX" или "STOP". Панель управления снабжена индикаторными лампами для отображения состояний "Operation" (работа) и "Fault" (неисправность).

Связь с насосом может осуществляться при помощи системы дистанционного управления Grundfos R100 Remote Control, позволяющей выполнить дальнейшую настройку, а также считывание ряда параметров, таких как "Actual value" (фактическое значение), "Speed" (частота вращения), "Power input" (потребляемая мощность) и "Power consumption" (энергопотребление).

В клеммной коробке насоса имеются контакты для:

- Пуска/останова насоса (беспотенциальный контакт),
- дистанционной установки внешних рабочих точек при помощи аналогового сигнала, 0 - 5 В, 0 - 10 В, 0(4) - 20 мA,
- подключения электропитания напряжением 5 В для потенциометра настройки рабочей точки, Imax = 5 мA,
- датчика, 0 - 5 В, 0 - 10 В, 0(4) - 20 мA,
- подключения электропитания датчика напряжением 24 В, Imax = 40 мA,
- принудительного управления значениями "MIN" и "MAX" (беспотенциальный контакт),
- беспотенциального реле сигнализации неисправностей с перекидным контактом, с индикацией состояний "Fault" (неисправность), "Operation" (работа) или "Ready" (готовность),
- RS485 GENIbus.

Технические характеристики:
Наименование продукта - Hydro Solo E CRE 1-6 HQQE
№ продукта (Артикул) - 98769669
EAN код - 5712601138000

Технические данные:
Номинальный расход - 2.2 м/ч
Номинальный напор - 40 м
Ступени - 6
Рабочие колеса - 6
Код торцевого уплотнения вала - HQQE
Номер насоса - 98389279

Материалы:
Проточная часть - Чугун
Проточная часть - EN 1561 EN-GJL-200
Проточная часть - ASTM A48-25B
Рабочее колесо - Нержавеющая сталь
Материал рабочего колеса - EN 1.4301
Рабочее колесо - AISI 304

Монтаж:
Максимальная температура окружающей среды - 50 °C
Макс. рабочее давление - 10 бар
Трубное присоединение - овальный
Вход насоса - Rp 1 1/4
Выход насоса - Rp 1 1/4
Допустимое давление - 10
Размер фланца электродвигателя - FT85

Жидкость:
Рабочая жидкость - Вода
Диапазон температур жидкости - 0 .. 60 °C
Температура перекачиваемой жидкости - 20 °C
Плотность - 998.2 кг/м

Данные электрооборудования:
Тип электродвигателя - 71A
Номинальная мощность - P2 - 0.55 кВт
Частота питающей сети - 50 Hz
Номинальное напряжение - 1 x 200-240 В
Номинальный ток - 3.45-2.90 A
Cos фи - характеристика мощности - 0.98
Номинальная скорость - 360-4000 об/м
Класс защиты (IEC 34-5) - IP55
Класс изоляции (IEC 85) - F
Защита электродвигателя - Да
Номер электродвигателя - 98248246

Система управления:
Control type - ME

Резервуар:
Объем напорного бака - 18 л

Другое:
Нетто вес - 47.6 кг
Брутто вес - 50.5 кг
Объем упаковки - 0.6 м
Типоряд - Интернац.
Cтрана происхождения - RU
ТН ВЭД ЕАЭС Код - 8413707500
