Grundfos CR 20-3 A-A-A-E-HQQE (овальный фланец) 3х400 В

Артикул:  96500520
Цена обновлена - 28.03.2024

Grundfos CR 20-3
Grundfos CR 20-3 A-A-A-E-HQQE (овальный фланец) 3х400 ВGrundfos CR 20-3 A-A-A-E-HQQE (овальный фланец) 3х400 ВGrundfos CR 20-3 A-A-A-E-HQQE (овальный фланец) 3х400 В
Оценить

Grundfos CR 20-3 A-A-A-E-HQQE

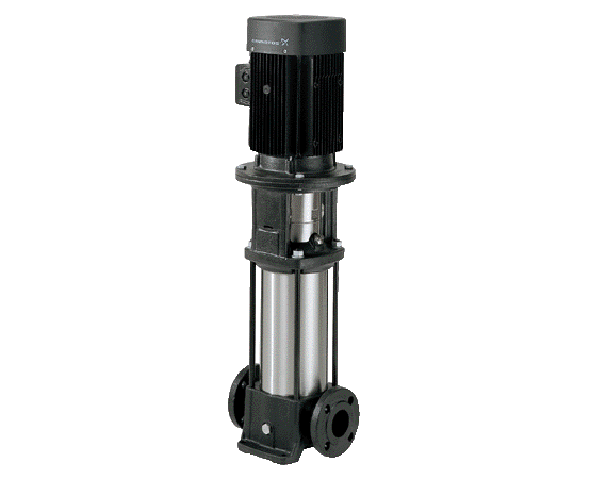

Вертикальный многоступенчатый центробежный насос Grundfos CR 20-3 с нормальным всасыванием типа "ин-лайн" для  монтажа на плите-основании.
Характеристики насоса:
-Рабочие колеса и промежуточные камеры выполнены из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4301.
-Головная и нижняя опорная часть насоса CR 20-3 выполнены из Чугун.
-Уплотнение вала в соответствии с DIN 24960.
-Крутящий момент передается через разъемную муфту.
-Подсоединение к трубопроводу с помощью фланцев овальный.
3-фазный асинхронный электродвигатель.

Технические характеристики:
Наименование продукции - CR 20-3
Код (Артикул) - 96500520

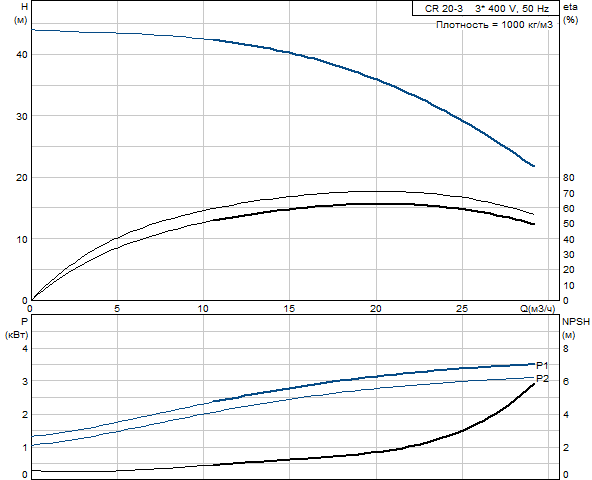

Частота вращения - 2917 об/м
Номинальная подача - 21 м3/ч
Номинальный напор - 34.6 м
Макс. гидростатический напор - 43.9 м
Рабочие колеса - 03
Торцевое уплотнение - HQQE
Эластомер - EPDM
Данные на паспортной табличке - CE
Тип насоса - CR 20
Ступени - 03
Исполнение насоса - A
Модель - A

Материалы:
Корпус насоса - Чугун
EN-JL1030
ASTM A48-30 B
Рабочее колесо - Нержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материала - A
Код резины - E

Жидкость:
Диапазон температур жидкости - -20 .. 120 °C
Плотность - 1000 кг/м3

Монтаж:
Максимальная температура окружающей среды - 60 °C
Макс. давление при заданной темп-ре - 10 бар / 120 °C
10 бар / -20 °C
Стандартный фланец - овальный
Код соединения - A
Соединение труб - Rp 2
Размер фланца электродвигателя - FT130

Данные электрообор-я:
Тип электродвигателя - 112MC
IE Efficiency class - IE3
Количество полюсов - 2
Номинальная мощность - P2 - 4 кВт
Энергия (Р2), необходимая для насоса - 4 кВт
Промышленная частота - 50 Hz
Номинальное напряжение - 3 x 380-415 D V
Номинальный ток - 7.9 A
Пусковой ток - 1000-1110 %
Cos фи - характеристика мощности - 0,87-0,87
Номинальная скорость - 2920-2940 об/м
IE efficiency - IE3 88,1%
Эффективность электродвигателя при полной нагрузке - 88,1-88,1 %
Эффективность двигателя при 3/4 нагрузки - 88,6-88,2 %
Эффективность электродвигателя при 1/2 нагрузки - 85,2-88,1 %
Класс защиты (IEC 34-5) - 55 (Protect. water jets/dust)
Класс изоляции (IEC 85) - F
Защита электродвигателя - PTC
Номер электродвигателя - 85U15413

Другое:
Label - Grundfos Blueflux
Нетто вес - 65 кг
Полный вес - 69 кг
Объем упаковки - 0.12 м3
EAN номер - 5700396203461
