Grundfos CR 15-9 A-F-A-V-HQQV (фланец по DIN) 3х400 В

Артикул:  96501990
Цена с НДС:199 831.00 руб.
Кол-во:
Цена обновлена - 01.12.2020

Grundfos CR 15-9
Grundfos CR 15-9 A-F-A-V-HQQV (фланец по DIN) 3х400 ВGrundfos CR 15-9 A-F-A-V-HQQV (фланец по DIN) 3х400 ВGrundfos CR 15-9 A-F-A-V-HQQV (фланец по DIN) 3х400 В
Оценить

Grundfos CR 15-9 A-F-A-V-HQQV

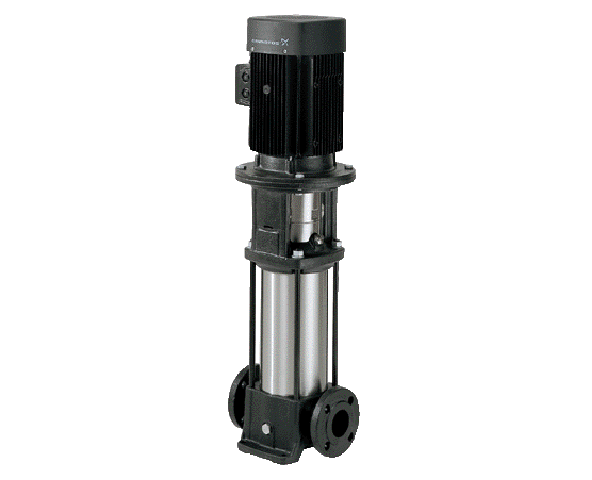

Вертикальный многоступенчатый центробежный насос Grundfos CR 15-9 с нормальным всасыванием типа "ин-лайн" для  монтажа на плите-основании.
Характеристики насоса:
-Рабочие колеса и промежуточные камеры выполнены из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4301.
-Головная и нижняя опорная часть насоса CR 15-9 выполнены из Чугун.
-Уплотнение вала в соответствии с DIN 24960.
-Крутящий момент передается через разъемную муфту.
-Подсоединение к трубопроводу с помощью фланцев DIN.
3-фазный асинхронный электродвигатель.

Технические характеристики:
Наименование продукции - CR 15-9
Код (Артикул) - 96501990
Частота вращения - 2919 об/м
Номинальная подача - 17 м3/ч
Номинальный напор - 101 м
Макс. гидростатический напор - 127 м
Рабочие колеса - 09
Торцевое уплотнение - HQQV
Эластомер - Viton
Данные на паспортной табличке - CE
Тип насоса - CR 15
Ступени - 09
Исполнение насоса - A
Модель - A

Материалы:
Корпус насоса - Чугун
EN-JL1030
ASTM A48-30 B
Рабочее колесо - Нержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материала - A
Код резины - V

Жидкость:
Диапазон температур жидкости - -20 .. 90 °C
Плотность - 1000 кг/м3

Монтаж:
Максимальная температура окружающей среды - 60 °C
Макс. давление при заданной темп-ре - 16 бар / 90 °C
16 бар / -20 °C
Стандартный фланец - DIN
Код соединения - F
Соединение труб - DN 50
Допустимое давление - PN 16
Размер фланца электродвигателя - FF265

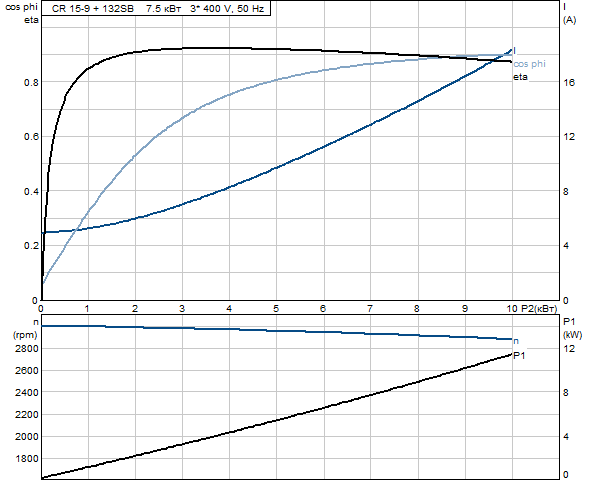

Данные электрообор-я:
Тип электродвигателя - 132SB
IE Efficiency class - IE3
Количество полюсов - 2
Номинальная мощность - P2 - 7.5 кВт
Энергия (Р2), необходимая для насоса - 7.5 кВт
Промышленная частота - 50 Hz
Номинальное напряжение - 3 x 380-415 D/660-690 Y V
Номинальный ток - 14,4-14,0/8,30-8,10 A
Пусковой ток - 780-910 %
Cos фи - характеристика мощности - 0,88-0,82
Номинальная скорость - 2910-2920 об/м
IE efficiency - IE3 90,1%
Класс защиты (IEC 34-5) - 55 (Protect. water jets/dust)
Класс изоляции (IEC 85) - F
Защита электродвигателя - PTC
Номер электродвигателя - 85U17522

Другое:
Нетто вес - 107 кг
Полный вес - 129 кг
Объем упаковки - 0.43 м3
EAN номер - 5700396233260
