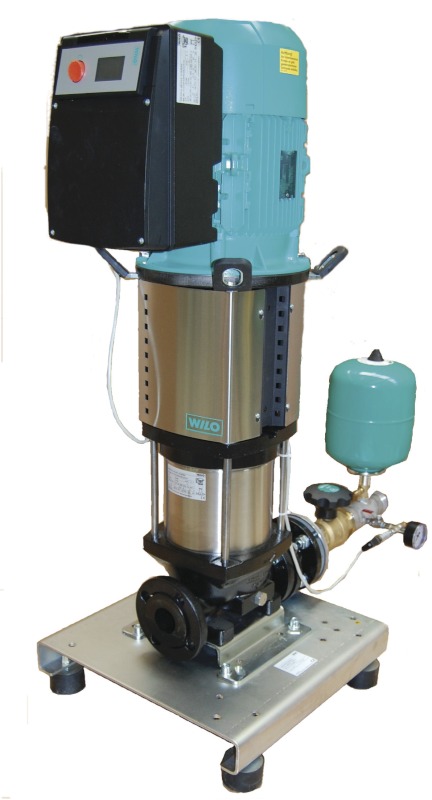

Установка Wilo-Comfort-Vario COR-1 HELIX VE 2205/K/VR-01

Артикул:  2530755
!Цена не актуальна!

Оценить

Высокоэффективная, готовая к подключению установка водоснабжения Wilo-Comfort-Vario COR-1 HELIX VE 2205/K/VR-01 с многоступенчатым высоконапорным центробежным насосом из нержавеющей стали вертикального исполнения с сухим ротором, со встроенным частотным преобразователем и регулятором Vario VR для моторов мощностью от 7,5 кВт.

Применение:
- Полностью автоматическое водоснабжение при подаче воды из сети центрального водоснабжения или накопительного резервуара.
- Перекачивание питьевой и хозяйственной воды, охлаждающей воды, воды для пожаротушения (за исключением установок пожаротушения согласно DIN14462) и других технических нужд, которая ни химически, ни механические не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений

Обозначение Wilo-Comfort-Vario COR-1 HELIX VE 2205/K/VR-01:
COR - Компактная установка повышения давления со встроенным регулятором частоты вращения
1 - Число насосов
Helix VE - Серия насосов
22 - Номинальный объемный расход [м3/ч]
05 - Число секций одинарного насоса
K - Со скользящими торцевыми уплотнениями в виде картриджа
7,5 - Номинальная мощность мотора P2 в кВт [только типы с возможностью подключения нескольких моторов для одинаковой гидравлической мощности
VR - Прибор управления; VR = регулятор Vario

Особенности / преимущества Wilo-Comfort-Vario:
- Надежность системы за счет использования высоконапорных центробежных насосов из высококачественной стали серии Helix VE со встроенным воздухоохлаждаемым частотным преобразователем
- Высокоэффективная гидравлическая часть насоса в сочетании со стандартными моторами, эквивалентными IE2
- Широкий спектр гидравлических характеристик благодаря использованию всех насосов серии Helix VE
- Чрезвычайно широкий диапазон регулирования частоты частотного преобразователя от 24 до 60 Гц макс. (в зависимости от исполнения)
- Встроенная полная защита мотора с термодатчиками
- Встроенная система распознавания сухого хода с автоматическим отключением при отсутствии воды в соответствии с мощностными характеристиками электроники регулирования мотора
- Установки, отвечающие требованиям заказчика, по заказу

Оснащение/функции:
- 1 насос серии Helix VE со стандартным мотором, эквивалентным IE2 (до 7,5 кВт) и бесступенчатым регулированием посредством встроенного преобразователя частоты
- Автоматическая система управления насосом посредством контроллера Comfort-Vario VR
- Фундаментная рама из оцинкованной стали с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими изоляцию корпусного шума
- Все детали, контактирующие с перекачиваемой средой, устойчивы к воздействию коррозии
- Запорная заслонка, напорная сторона
- Обратный клапан, напорная сторона
- Мембранный напорный бак, 8-литровый, PN16
- Манометр, напорная сторона
- В качестве опции с защитой от сухого хода с манометром, всасывающая сторона

Описание/конструкция:
- Фундаментная рама: оцинкованная сталь, с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими хорошую изоляцию корпусного шума
- Система трубопроводов: полная система трубопроводов из нержавеющей стали 1.4571, применяемая для подсоединения трубопроводов из любых материалов; система трубопроводов рассчитана в соответствии с общей гидравлической мощностью установки повышения давления
- Насосы: 1 насос серий от Helix VE 10 до Helix VE 52; благодаря адаптированному к мотору насоса частотному преобразователю с воздушным охлаждением для каждого насоса данных серий возможен бесступенчатый режим регулирования в пределах от 26 Гц до макс. 60 Гц; Все детали, контактирующие с перекачиваемой средой, выполнены из нержавеющей стали. Допуск KTW/WRAS/ACS для всех деталей, контактирующих с перекачиваемой средой
- Арматура: В сериях Helix VE 22, VE 36 и VE 52 каждый насос с напорной стороны оснащен шаровым запорным краном редуктора из латуни/хромированной латуни со знаком технического контроля DVGW или запорным клапаном из серого чугуна/нержавеющей стали 316 со знаком технического контроля DVGW, а также обратным клапаном с напорной стороны из бронзы/латуни с допуском KTW в чугунном корпусе с эпоксидным покрытием. В сериях Helix VE 10 и VE 16 насос с напорной стороны оснащен шаровым запорным краном редуктора из латуни/хромированной латуни со знаком технического контроля DVGW и обратным клапаном с напорной стороны из материала POM с допуском DVGW/KTW в корпусе из CuZn.
- Мембранный напорный бак: 8 л/PN16 расположен со стороны конечного давления, с мембраной из бутилового каучука, с допуском DVGW/KTW, отвечающий требованиям закона о безопасности пищевых продуктов в целях осмотра и проверки, с системой опорожнения и арматурой расхода с допуском DVGW/KTW согласно DIN 4807
- Датчик давления: от 4 до 20 мА, на стороне конечного давления для задействования частотного преобразователя

Материалы:
Helix VE 6 ? VE 16
- Рабочие колеса, ведущие колеса, ступенчатый корпус из нержавеющей стали 1.4307
- Корпус насоса из нержавеющей стали 1.4301.
- Вал из нержавеющей стали 1.4057
- 1.4404 защитная втулка вала
- Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
- Система трубопроводов из нержавеющей стали 1.4571
Helix VE 22 ? Helix VE 52
- Рабочие колеса, ведущие колеса, ступенчатый корпус из нержавеющей стали 1.4307
- Корпус насоса из серого чугуна EN?GJL 250 с покрытием KTL
- Вал из нержавеющей стали 1.4057
- 1.4404 защитная втулка вала
- Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
- Система трубопроводов из нержавеющей стали 1.4571

Объем поставки:
- Монтируемая на заводе-изготовителе, проверенная на безотказность работы и герметичность, готовая к подключению установка повышения давления
- Упаковка
- Инструкция по монтажу и эксплуатации

Технические характеристики:
Тип - Wilo-Comfort-Vario COR-1 HELIX VE 2205/K/VR-01
Артикул - 2530755
Частота вращения - 1160 - 3500 об/мин
Макс. температура перекачиваемых сред - 70 °C
Температура окружающей среды, макс. - 40 °C
Рабочее давление Pmax - 16 бар
Входное давление Pmax - 6 бар
Номинальные внутренние диаметры трубы на стороне всасывания - Rp 2
Номинальные внутренние диаметры трубы с напорной стороны     - R 2
Подключение к сети - 3~400 В, 50/60 Гц
Номинальная мощность мотора P2 - 11 кВт
Номинальная мощность P1 - 12.7000 кВт
Nominal current 3~380 V, 60 Hz I - 22.20 A
Номинальный ток 3~400 В, 50 Гц IN - 21.20 A
Nominal current 3~440 V, 60 Hz I - 19.50 A
Степень защиты - IP 54
Число секций - 5

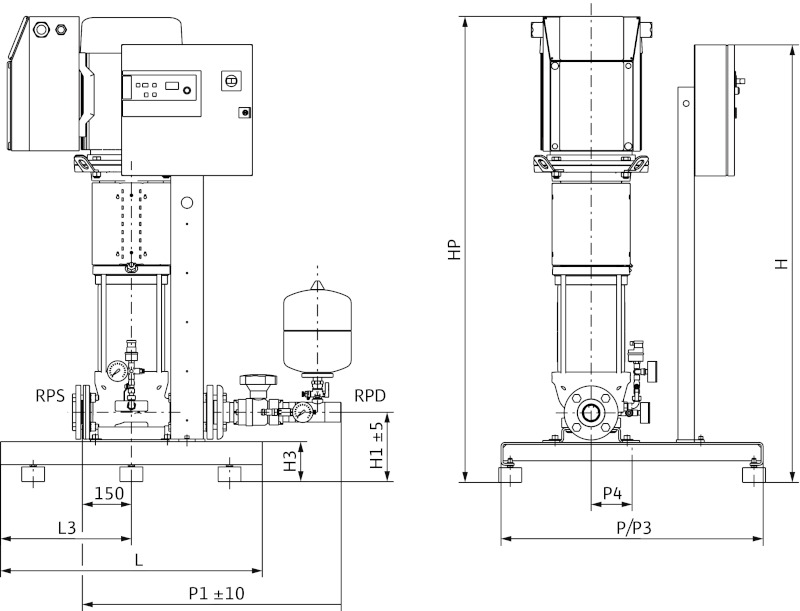

Другое:
Вес - 287 кг
Длина - 800 мм
Ширина - 910 мм
Высота - 1300 мм
EAN/UPC код - 4048482042015
