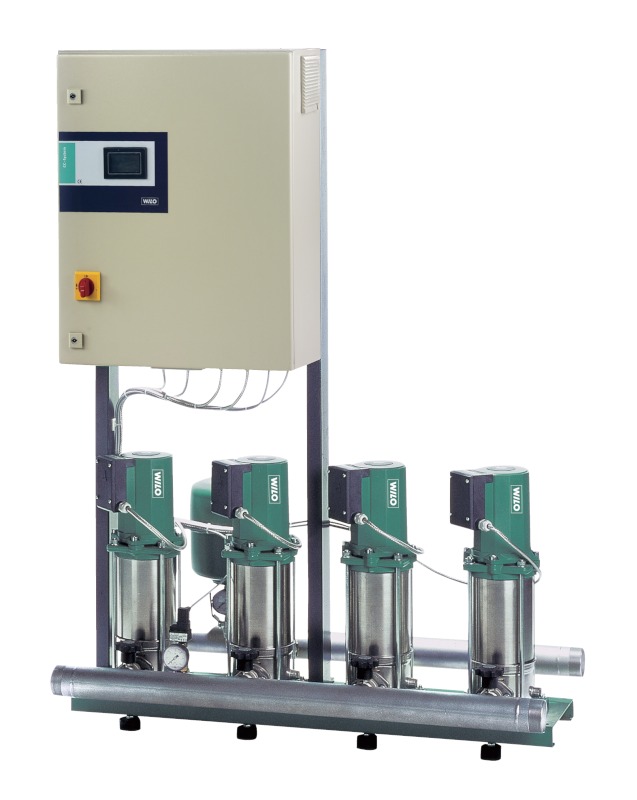

Установка Wilo-Comfort-N-Vario COR-4MVIS203/CC-EB-R

Артикул:  2789425
!Цена не актуальна!

Оценить

Установка повышения давления Wilo-Comfort-N-Vario COR-4MVIS203/CC-EB-R с 2–6 параллельно включенными, нормальновсасывающими высоконапорными центробежными насосами из нержавеющей стали с мокрым ротором

Применение:
- Полностью автоматическое водоснабжение и повышение давления в жилых, офисных и административных зданиях, гостиницах, больницах, торговых комплексах и различных промышленных объектах
- Перекачивание питьевой и технической воды, охлаждающей воды, воды для пожаротушения и т. д., которая ни химически, ни механические не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений

Обозначение Wilo-Comfort-N-Vario COR-4MVIS203/CC-EB-R:
CO - Компактная установка повышения давления
R - Регулирование главного насоса посредством частотного преобразователя
4 - Число насосов
MVIS - Серия насосов
2 - Номинальный объемный расход одинарного насоса [м3/ч]
03 - Число секций одинарного насоса
CC - Блок регулирования; CC = контроллер Comfort

Особенности / преимущества Wilo-Comfort-N-Vario:
- Комфортабельная установка, отвечающая всем требованиям нормы DIN 1988
- 2-6 параллельно включенных вертикальных высоконапорных центробежных насосов серии MVIS, полностью выполненных из нержавеющей стали
- Почти бесшумно работающая система благодаря применению высоконапорных центробежных насосов из нержавеющей стали с мокрым ротором серии MVIS
- Уровень шума макс. на 20 дБ[A] ниже, чем у обычных систем при одинаковой гидравлической мощности
- Установки, отвечающие требованиям заказчика, по заказу

Оснащение/функции:
- 2?-6 насосов на установку
- Автоматическое управление насосами через CC?контроллер
- Детали, находящиеся в контакте с перекачиваемой жидкостью, устойчивы к коррозии
- Оцинкованная фундаментная рама с регулируемыми по высоте виброгасителями для звукоизоляции
- Шаровой запорный кран редуктора /кольцевая задвижка на стороне всасывания и с напорной стороны каждого насоса
- Обратный клапан с напорной стороны
- Мембранный напорный бак 8 л, PN16, с напорной стороны
- Датчик давления со стороны отводящего трубопровода
- Манометр (со стороны подводящего трубопровода) приобретается опционально
- Манометр (со стороны отводящего трубопровода)
- Предохранитель, срабатывающий при недостатке воды, приобретается опционально

Описание/конструкция:
- Фундаментная рама: оцинкованная рама с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими хорошую изоляцию корпусного шума; другие исполнения по запросу
- Система трубопроводов: полная система трубопроводов из нержавеющей стали 1.4571, применяемая для подсоединения трубопроводов из любых материалов, используемых в оборудовании для зданий и сооружений; система трубопроводов рассчитана в соответствии с общей гидравлической мощностью установки повышения давления
- Насосы: применяется от 2 до 6 параллельно включенных насосов серии MVIS 2.., MVIS 4.. и MVIS 8..; все части, контактирующие с перекачиваемой жидкостью, из нержавеющей стали 1.4301
- Арматура: каждый насос со всасывающей и напорной сторон имеет шаровую запорную арматуру из CuZn с никелевым покрытием и знаком технического контроля DVGW и клапан обратного течения с напорной стороны из POM с допуском DVGW в корпусе из CuZn
- Мембранный напорный бак: 8 л/PN 16, расположен со стороны конечного давления, с мембраной из бутилового каучука, отвечающей требованиям закона о безопасности пищевых продуктов; в целях осмотра и проверки оснащен запорным шаровым краном из CuZn с никелевым покрытием, системой опорожнения и арматурой расхода согласно DIN 4807
- Датчик давления: от 4 до 20 мА, расположен со стороны конечного давления для задействования центрального Comfort-контроллера
- Индикация давления: со стороны подводящего и отводящего трубопроводов через манометр (o 63 мм); дополнительная цифровая индикация конечного давления на сенсорном дисплее Comfort-контроллера
- Прибор управления/регулятор: в серийном исполнении установка оснащается контроллером Comfort CC; при использовании установок COR он оснащается частотным преобразователем для регулирования частоты вращения основного насоса

Материалы:
- Рабочие колеса из нержавеющей стали 1.4301
- Секции из нержавеющей стали 1.4301
- Корпус насоса из нержавеющей стали 1.4301
- Вал из нержавеющей стали 1.4122
- Уплотнение из EPDM (EP 851)
- Нижняя часть корпуса из нержавеющей стали 1.4301
- Напорный кожух из нержавеющей стали 1.4301
- Подшипники из графита, пропитанного синтетической смолой
- Основание насоса EN?GJL?250
- Система трубопроводов из нержавеющей стали 1.4571

Объем поставки:
- Монтируемая на заводе-изготовителе, проверенная на безотказность работы и герметичность, готовая к подключению установка повышения давления
- Упаковка
- Инструкция по монтажу и эксплуатации

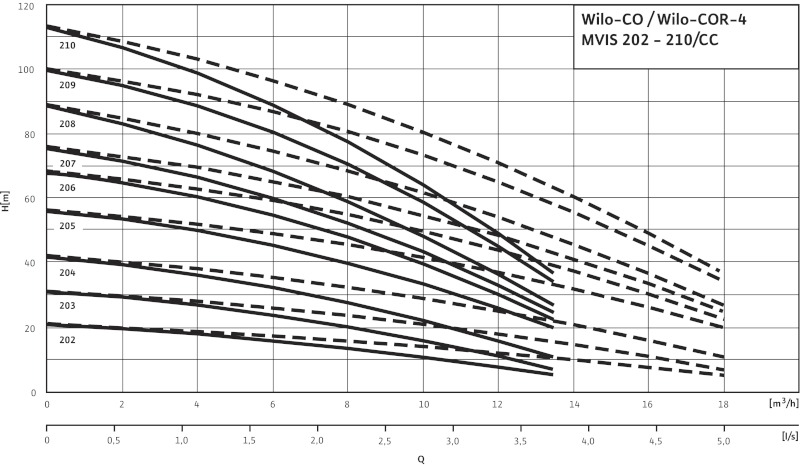

Технические характеристики:
Тип - Wilo-Comfort-N-Vario COR-4MVIS203/CC-EB-R
Артикул - 2524356R
Частота вращения - 2750 об/мин
Макс. температура перекачиваемых сред - 50 °C
Температура окружающей среды, макс. - 40 °C
Рабочее давление Pmax - 16 бар
Входное давление Pmax - 6 бар
Номинальные внутренние диаметры трубы на стороне всасывания - R 2
Номинальные внутренние диаметры трубы с напорной стороны     - R 2
Подключение к сети - 3~400 В, 50 Гц
Допустимый перепад напряжения - ±10 %
Номинальная мощность мотора P2 - 0.4500 кВт
Номинальный ток 1~230 В, 50 Гц IN - 2.60 A
Номинальный ток 3~230 В, 50 Гц IN - 0 A
Номинальный ток 3~400 В, 50 Гц IN - 1.50 A
Степень защиты - IP 44
Число секций - 3

Другое:
Вес - 166 кг
Длина - 900 мм
Ширина - 582 мм
Высота - 1660 мм
