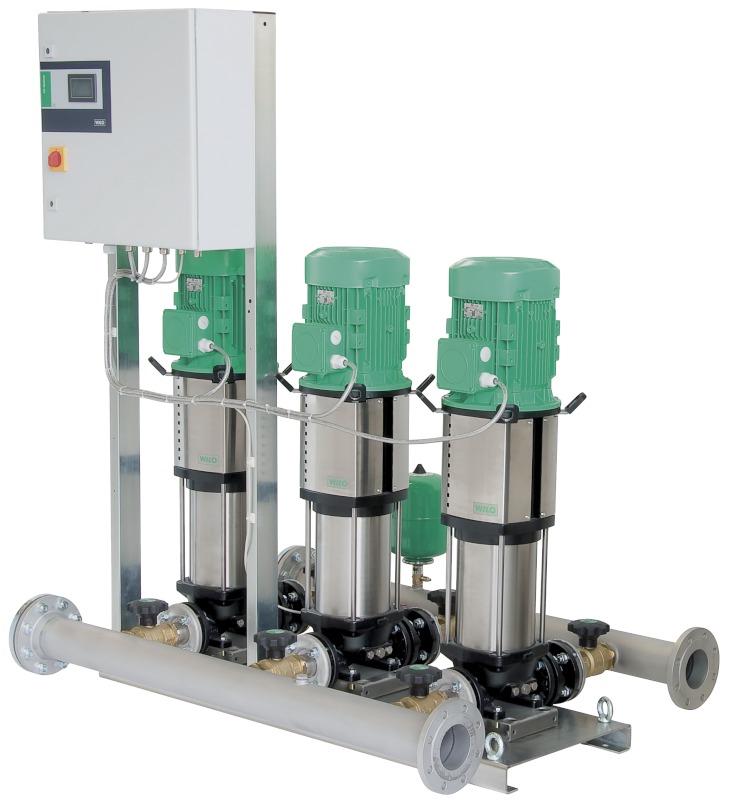

Установка Wilo-Comfort CO-6HELIX V3603/K/CC-01

Артикул:  2530618
!Цена не актуальна!

Оценить

Высокоэффективная, готовая к подключению установка Wilo-Comfort CO-6HELIX V3603/K/CC-01 с 2–6 для водоснабжения

С 2 - 6 параллельно подключенными и вертикально расположенными высоконапорными центробежными насосами из высококачественной стали в исполнении с сухим ротором серии Helix V, Helix V, включая контроллер Comfort CC (предлагается с частотным преобразователем и без него)

Применение:
- Полностью автоматическое водоснабжение и повышение давления в жилых, офисных и административных зданиях, гостиницах, больницах, торговых комплексах и различных промышленных объектах
- Перекачивание питьевой и технической воды, охлаждающей воды, воды для пожаротушения (за исключением установок пожаротушения согласно DIN14462) и других технических нужд, которая ни химически, ни механически не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений

Обозначение Wilo-Comfort CO-6HELIX V3603/K/CC-01:
CO - Компактная установка повышения давления
R - Регулирование главного насоса посредством частотного преобразователя в приборе управления
6 - Число насосов
Helix V - Серия насосов
36 - Номинальный объемный расход одинарного насоса [м3/ч]
03 - Число секций одинарного насоса
1 - Количество обточенный рабочих колес насоса
K - Со скользящими торцевыми уплотнениями в виде картриджа
CC - Блок регулирования; CC = контроллер Comfort

Особенности / преимущества Wilo-Comfort:
- Надежность системы за счет использования высоконапорных центробежных насосов из высококачественной стали серии Helix V для всех применений согласно DIN 1988 (EN 806)
- Высокоэффективная гидравлика насоса в сочетании со стандартными моторами IE2
- Гидравлика всей системы с улучшенными показателями по потере давления
- 2 - 6 параллельно подключенных, вертикально расположенных высоконапорных центробежных насосов серии Helix V
- Удобный в эксплуатации прибор управления/регулирования CC с расширенными функциями, микрокомпьютерным управлением и программной памятью, графическим сенсорным дисплеем и возможностью ввода рабочих параметров через меню, предлагается с частотным преобразователем для бесступенчатого регулирования главного насоса или без частотного преобразователя
- Установки, отвечающие требованиям заказчика, по заказу

Оснащение/функции:
- 2-6 насоса на установку серий Helix V 4 ? Helix V 52 со стандартным мотором IE2
- Автоматическая система управления насосом посредством контроллера Comfort CC. Установка COR дополнительно оснащены частотным преобразователем в распределительном шкафу.
- Детали, контактирующие с перекачиваемой средой, устойчивы к воздействию коррозии
- Фундаментная рама из оцинкованной стали с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими изоляцию корпусного шума
- Система трубопроводов из нержавеющей стали 1.4571
- Запорный клапан на стороне всасывания и напорной стороне каждого насоса
- Обратный клапан на напорной стороне каждого насоса
- Мембранный напорный бак 8 л, PN16, напорная сторона
- Датчик давления, напорная сторона
- Манометр, напорная сторона
- В качестве опции с защитой от сухого хода с манометром, всасывающая сторона

Описание/конструкция:
- Фундаментная рама: оцинкованная сталь, с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими хорошую изоляцию корпусного шума; другие исполнения по запросу
- Система трубопроводов: все трубопроводы из нержавеющей стали 1.4571, для подсоединения трубопроводов из любых материалов; система трубопроводов рассчитана в соответствии с общей гидравлической мощностью установки повышения давления
- Насос: от 2 до 6 параллельно подключенных насосов серий Helix V 4 - Helix V 52; все детали, контактирующие с перекачиваемой средой, выполнены для серий Helix V 4 ? Helix V 16 из нержавеющей стали, для серий Helix V 22 ? Helix V 52 – из нержавеющей стали/серого чугуна с покрытием KTL; Другие исполнения по запросу Допуск KTW/WRAS/ACS для всех деталей, контактирующих с перекачиваемой средой
- Арматура: В сериях Helix V 22, V 36 и V 52 каждый насос на стороне всасывания и с напорной стороны оснащен шаровым запорным краном редуктора из латуни/хромированной латуни со знаком технического контроля DVGW или запорным клапаном из серого чугуна/нержавеющей стали 316 со знаком технического контроля DVGW, а также обратным клапаном с напорной стороны из бронзы/латуни с допуском KTW в чугунном корпусе с эпоксидным покрытием. В сериях Helix V 4.., 6.., 10.., 16.. каждый насос на стороне всасывания и с напорной стороны оснащен шаровым запорным краном редуктора из латуни/хромированной латуни со знаком технического контроля DVGW, а также обратным клапаном с напорной стороны из материала POM с допуском DVGW/KTW в корпусе из CuZn
- Мембранный напорный бак: 8 л/PN16 расположен со стороны конечного давления, с мембраной из бутилового каучука, с допуском DVGW/KTW, отвечающий требованиям закона о безопасности пищевых продуктов в целях осмотра и проверки, с системой опорожнения и арматурой расхода с допуском DVGW/KTW согласно DIN 4807
- Датчик давления: от 4 до 20 мА, расположен со стороны конечного давления для задействования центрального контроллера Comfort CC
- Индикация давления: манометр (o 63 мм) расположен на стороне конечного давления; дополнительная цифровая индикация конечного давления на буквенно-цифровом сенсорном дисплее контроллера Comfort
- Прибор управления/регулятор: в серийном исполнении установка оснащается регулятором Comfort CC; COR дополнительно с частотным преобразователем

Материалы:
Helix V 4 ? V 16
- Рабочие колеса, ведущие колеса, ступенчатый корпус из нержавеющей стали 1.4307
- Корпус насоса из нержавеющей стали 1.4301
- Вал из нержавеющей стали 1.4057
- 1.4404 защитная втулка вала
- Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
- Система трубопроводов из нержавеющей стали 1.4571
Helix V 22 ? Helix V 52
- Рабочие колеса, ведущие колеса, ступенчатый корпус из нержавеющей стали 1.4307
- Корпус насоса из серого чугуна EN?GJL 250 с покрытием KTL
- Вал из нержавеющей стали 1.4057
- 1.4404 защитная втулка вала
- Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
- Система трубопроводов из нержавеющей стали 1.4571

Объем поставки:
- Монтируемая на заводе-изготовителе, проверенная на безотказность работы и герметичность, готовая к подключению установка повышения давления
- Упаковка
- Инструкция по монтажу и эксплуатации

Технические характеристики:
Тип - Wilo-Comfort CO-6HELIX V3603/K/CC-01
Артикул - 2530618
Частота вращения - 2850 об/мин
Макс. температура перекачиваемых сред - 60 °C
Температура окружающей среды, макс. - 40 °C
Рабочее давление Pmax - 16 бар
Входное давление Pmax - 10 бар
Номинальные внутренние диаметры трубы на стороне всасывания - DN 150
Номинальные внутренние диаметры трубы с напорной стороны     - DN 150
Подключение к сети - 3~400 В, 50 Гц
Номинальная мощность мотора P2 - 9 кВт
Номинальный ток 3~400 В, 50 Гц IN - 16.30 A
Степень защиты - IP 54
Число секций - 3

Другое:
Вес - 1441 кг
Длина - 1300 мм
Ширина - 2100 мм
Высота - 1900 мм
EAN/UPC код - 4048482043104
