Одноступенчатый одинарный центробежный насос типа "ин-лайн":
- коррозионная защита двойным слоем краски, нанесённой распылением
- жёсткая фланцевая муфта
- конструкция, облегчающая техобслуживание
- гидравлически оптимальная проточная часть
- конструкция типа "ин-лайн" с противолежащими всасывающим и напорным патрубками, позволяющая выполнить монтаж на трубе или на бетонном основании
- необслуживаемое торцевое уплотнение из коррозионно-стойкого металла.
3- фазный асинхронный электродвигатель.

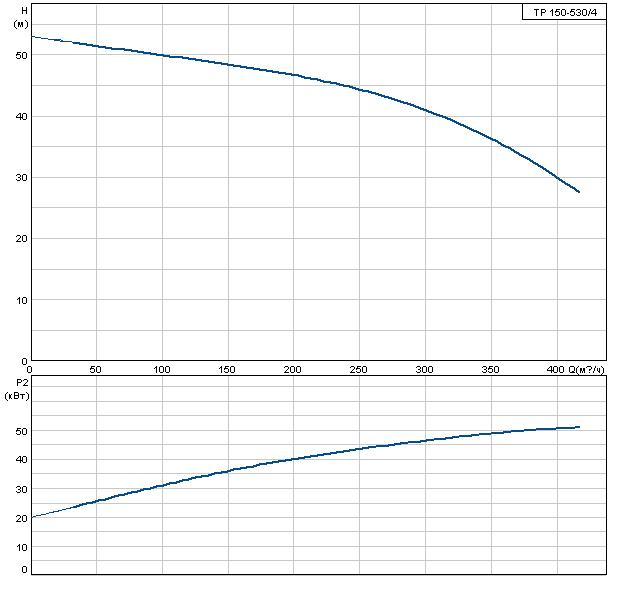

Наименование продукта: TP 150-530/4 A-F-A DBUE
№ продукта: 96162103
Технич.: Частота вращения: 1475 rpm
Номинальная подача: 320 м3/ч
Номинальный напор: 40 м
Макс гидростатический напор: 530 дм
Текущий диаметр рабочего колеса: 395 мм
Уплотнение вала: DBUE
Допуск на рабочие хар-ки: ISO 9906 Annex A
Версия насоса: A
Материалы: Корпус насоса: Чугун с шаровидным графитом
EN-JS1020 DIN W.-Nr.
A 395 ASTM
Рабочее колесо: Чугун с шаровидным графитом
EN-JS1030 DIN W.-Nr.
A 536 60-40-18 ASTM
Код материала: A
Монтаж: Максимальная температура окружающей среды: 40 °C
Макс. рабочее давление: 25 бар
Стандартный фланец: DIN
Код соединения: F
Соединение труб: DN 200 / DN 150
Вход насоса: DN 200
Выход насоса: DN 150
Допустимое давление: PN 25
Монтажная длина: 900 мм
Размер фланца электродвигателя: FF500
Жидкость: Диапазон температур жидкости: 0 .. 140 °C
Данные электрообор-я: Тип электродвигателя: 250M
Класс энергоэффективности: 1
Количество полюсов: 4
Номинальная мощность - P2: 55 кВт
Энергия (Р2), необходимая для насоса: 55 кВт
Промышленная частота: 50 Hz
Номинальное напряжение: 3 x 380-415 D / 660-690 Y V
Номинальный ток: 96 / 55.5 A
Пусковой ток: 750 %
Cos фи - характеристика мощности: 0,87
Номинальная скорость: 1490 rpm
Эффективность электродвигателя при полной нагрузке: 95,1 %
Эффективность двигателя при 3/4 нагрузки: 95,3 %
Класс защиты (IEC 34-5): IP55
Класс изоляции (IEC 85): F
Защита электродвигателя: PTC
Номер электродвигателя: 83B15238
Другое: Нетто вес: 785 кг
Полный вес: 970 кг
