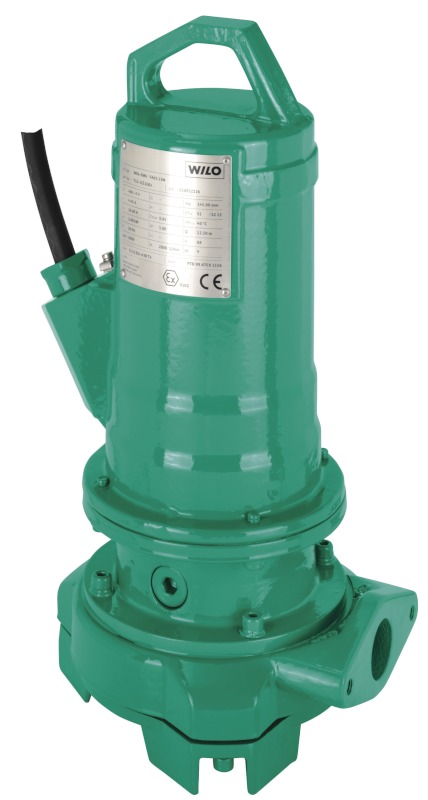

Погружной насос Wilo-Drain MTC40 F 16.15/7/1-230-50

Артикул:  2081260
!Цена не актуальна!

Оценить


Погружной насос Wilo-Drain MTC40 F 16.15/7/1-230-50 с режущим механизмом для отвода сточных вод

Применение:
Перекачивание сточных вод с фекалиями, коммунальных и промышленных сточных вод также с длинноволокнистыми фракциями для
- Напорный водоотвод
- Внутренняя канализация зданий
- Отвод сточных вод
- Водное хозяйство
- Очистные сооружения

Обозначение Wilo-Drain MTC40 F 16.15/7/1-230-50:
MT - Macerator Technology (Технология измельчения)
C - Исполнение из серого чугуна
40 - Номинальный диаметр [мм]
F - Форма рабочего колеса
16 - Макс. напор [м]
15 - Макс. расход [м3/ч]
7 - Мощность P2 [кВт] (= значение/10 = 6,6 кВт)
Ex - Допуск ATEX
A - С поплавковым выключателем

Особенности / преимущества Wilo-Drain:
- Масляная камера
- Скользящее торцевое уплотнение со стороны насоса из сплошного металла карбида кремния
- Отвержденный режущий механизм
- Водостойкий кабель (только MTC 32)
- Взрывозащита (только MTC 32)

Оснащение/функции:
- Прочное исполнение из серого чугуна
- Наружный режущий механизм
- Свободный подвод к рабочему колесу
- Измельчение перекачиваемой среды
- Несложная установка посредством опорной лапы насоса
- Встроенный поплавковый выключатель (только MTC 40, однофазный 230 В, исполнение A)

Описание/конструкция:
Погружной насос для сточных вод с двигателем с наружным режущим механизмом в качестве блочного агрегата, пригодного в условиях затопления для стационарной и мобильной установки в погруженном состоянии.
Гидравлика:
Спуск с напорной стороны выполнен в качестве горизонтальной резьбы или фланцевого(ых) соединения(ий) (в зависимости от типа). В качестве рабочего колеса используются открытые многолопастные рабочие колеса.
Мотор:
Моторы насосов с сухим ротором отдают свое отходящее тепло через детали корпуса непосредственно в окружающую перекачиваемую среду и могут использоваться в погруженном состоянии в режиме непрерывной эксплуатации, частично также кратковременно. В зависимости от габаритов они могут эксплуатироваться в кратковременном режиме работы также без погружения.
Для защиты моторов от попадания перекачиваемой среды имеется масляная камера. В зависимости от типоразмера она доступна также снаружи и в виде опции может контролироваться при помощи электрода камеры сжатия.
Все используемые типы заполняющей среды поддаются биологическому расщеплению и экологически безвредны.
Длина кабеля составляет 10 м, при MTC 32 подвод кабеля водостойкий. Моторы трехфазного тока имеют свободный конец кабеля, однофазные моторы оснащены ящиком конденсатора и штекером с защитным контактом.
Уплотнение:
В зависимости от типа мотора уплотнения со стороны перекачиваемой среды и со стороны мотора доступны в различных вариантах: MTC 32 F...
- ...33.17 и ...39.16: Со стороны перекачиваемой среды со скользящим торцевым уплотнением, со стороны мотора – с двумя радиальными манжетными уплотнениями вала
- ...22.17, ...26.17, ...49.17, ...55.13 и MTC 40...: два скользящих торцевых уплотнения независимого действия

Материалы:
- Корпус насоса: EN-GJL-250
- Корпус мотора: EN-GJL-200 или EN-GJL-250 (в зависимости от типа)
- Рабочее колесо: EN-GJL-HB175, EN-GJS-500 или EN-GJL-250 (в зависимости от типа)
- Вал: нержавеющая сталь 1.0503, 1.7225 или 1.4021 (в зависимости от типа)
- Статическое уплотнение: NBR
- Скользящее торцевое уплотнение со стороны насоса: SiC/SiC
- Скользящее торцевое уплотнение со стороны мотора: графит/керамика (MTC 32 F 49.17 и MTC 32 F 55.13)
- Скользящее торцевое уплотнение со стороны мотора: Al?Oxid/SiC (MTC 40 F...)
- Скользящее торцевое уплотнение со стороны мотора: SiC/SiC (MTC 32 F 22.17, MTC 32 F 16.17 и MTC 32 F 26.17)
- Радиальное манжетное уплотнение со стороны мотора: NBR (MTC 32 F 33.17, MTC 32 F 39.16)
- Режущий механизм: нержавеющая сталь 1.4112, абразит/1.4034 или X102CrMo17K4 (в зависимости от типа)

Объем поставки:
Готовый к подключению насос с соединительным кабелем длиной 10 м
- При 3~400 В со свободным концом кабеля
- При 1~230 В с пусковой конденсаторной коробкой и штекером с защитным контактом
Исполнение A со встроенным поплавковым выключателем
Инструкция по монтажу и эксплуатации

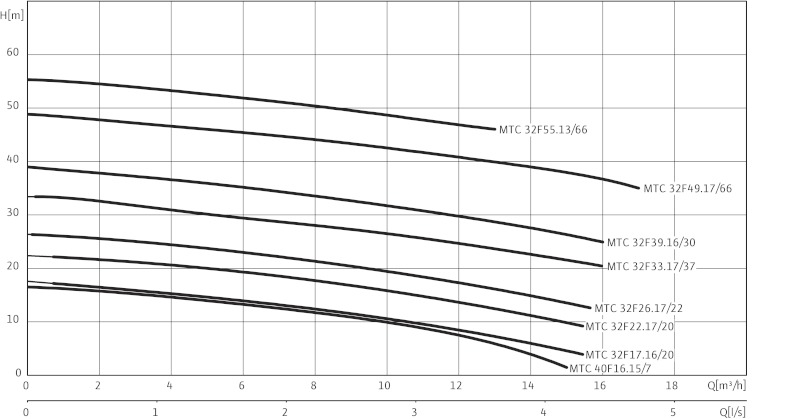

Технические характеристики:
Тип - Wilo-Drain MTC40 F 16.15/7/1-230-50
Артикул - 2081260
Частота вращения - 2900 об/мин
Подключение к сети - 1~230 В, 50 Гц
Макс. напор Hmax - 16,0 M
Макс. расход Qmax - 15 м3/ч
Оптимальный напор Hopt - 11,0 M
Оптимальный расход Qopt - 9 м3/ч
Напорный патрубок - Rp 1?/DN 40
Режим работы (в непогруженном состоянии)     - S1
Макс. глубина погружения - 20 м
Температура перекачиваемой жидкости T - +3 ... +35 °C
Номинальный ток     IN - 5.60 A
Номинальная мощность мотора P2 - 0,70 кВт
Потребляемая мощность P1 - 1,20 кВт
Рекомендованная частота включений - 25 1/ч
Макс. частота включений - 50 1/ч
Степень защиты - IP 68
Длина кабеля - 10 м
Тип пуска - Прямой

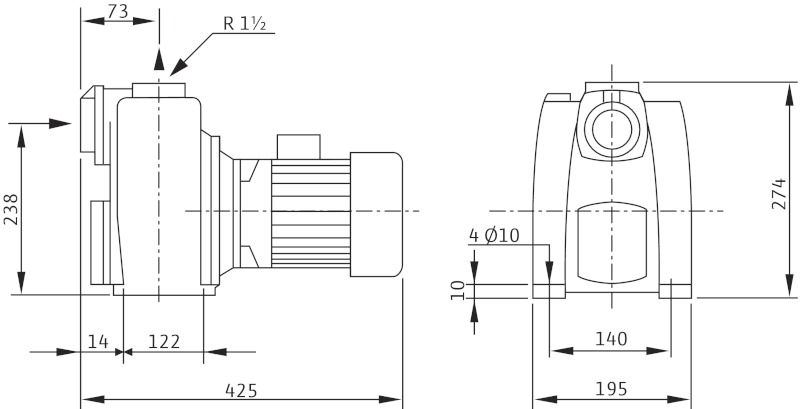

Другое:
Вес - 20 кг
Длина - 300 мм
Ширина - 260 мм
Высота - 400 мм
EAN/UPC код - 4016322928560
