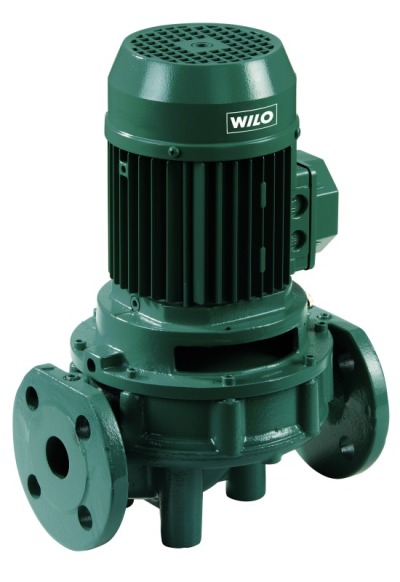

Насос с сухим ротором WILO-VeroLine IPL25/70-0,12/2 в исполнении Inline с резьбовым или фланцевым соединением
Применение:
Для перекачивания воды систем отопления (согласно VDI 2035), водогликолевой смеси и охлаждающей и холодной воды без абразивных веществ в системах отопления, кондиционирования и охлаждения
Обозначение WILO-VeroLine IPL25/70-0,12/2:
IPL - Насос Inline
25 - Номинальный диаметр DN подсоединения к трубопроводу
70 - Номинальный диаметр рабочего колеса
0,12 - Номинальная мощность мотора P2 в кВт
2 - Число полюсов
Особенности / преимущества Wilo-VeroLine IPL:
- Серийные моторы с более высоким коэффициентом полезного действия; начиная с номинальной мощности 0,75 кВт, моторы выполнены по технологии IE2
- Высокая степень защиты от коррозии благодаря катафорезному покрытию.
- Серийные отверстия для удаления конденсата в кожухе мотора и соединительных элементах (в зависимости от серии)
- Серийное исполнение: мотор с неразъемным валом
- Исполнение N: стандартный мотор B5 или V1 со вставным валом из нержавеющей стали
- Скользящее торцевое уплотнение, принудительно омываемое и независимое от направления вращения.
- Удобный монтаж благодаря ножкам с резьбовыми отверстиями в корпусе насоса
Описание/конструкция:
Одноступенчатый низконапорный центробежный насос в исполнении Inline со следующими элементами:
- Скользящее торцевое уплотнение
- Фланцевое соединение с патрубком для замера давления R 1/8
- мотор с неразъемным валом
Материалы VeroLine IPL25/70-0,12/2:
- Корпус насоса и соединительный элемент: EN-GJL-250
- Рабочее колесо: PPO-усиленное стекловолокном/EN-GJL-200 (в зависимости от типа насоса)
- Вал: 1.4021
- Скользящее торцевое уплотнение: AQEGG; другие скользящие торцевые уплотнения по запросу
Объем поставки:
- Насос
- Инструкция по монтажу и эксплуатации
Принадлежности:
- Консоли для монтажа на фундаменте
- Термодатчик, устройство отключения терморезистора с положительным температурным коэффициентом, моторы специального исполнения
- Скользящие торцевые уплотнения специального исполнения
- Системы регулирования CR, CRn, CC-HVAC, VR-HVAC и приборы управления
Технические характеристики:
Тип - CronoLine-IPL 32/105-0,12/4
Артикул (код) - 2150342
Перекачиваемая жидкость - вода
Макс. рабочее давление p - 10 бар
Максимальное рабочее давление PN - 10 бар
Диапазон температур при +40 °C - -20...+120 °C
Подключение к сети - 3~400 V, 50 Hz
Допуск на колебание напряжения - ±10 %
Класс эффективности электродвигателя - IE2
Номинальная мощность электродвигателя P2 - 0,12 кВт
Номинальный ток IN - 0.33 A
Номинальная частота вращения n - 2780 об/мин.
Коэффициент мощности cos ф - 0.75
КПД электродвигателя nm 50 % nM 50% - 66.3
КПД электродвигателя nm 75 % nM 75% - 72.2
КПД электродвигателя nm 100 % nM 100% - 64
Класс нагревостойкости изоляции - F
Степень защиты - IP 55
Материалы:
Корпус насоса- 5.1301, EN-GJL-250
Рабочее колесо - PP-LGF50
Вал - 1.4021, X20Cr13
Торцевое уплотнение - AQ1EGG
Фонарь - 5.1301, EN-GJL-250

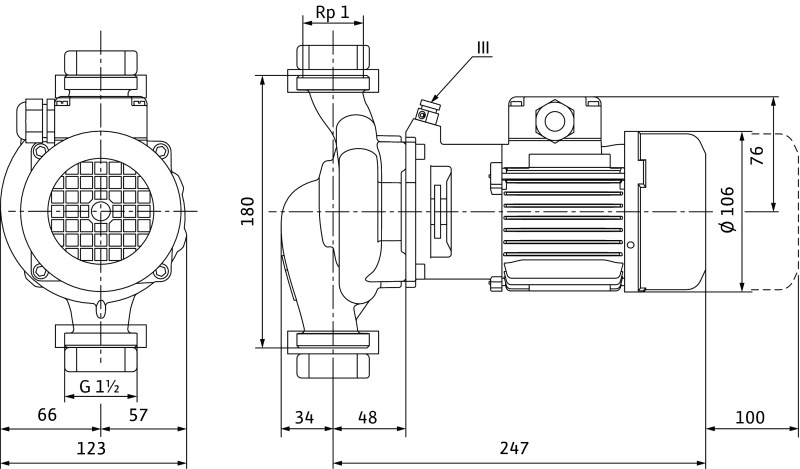

Установочные размеры:
Присоединение к трубопроводу на стороне всасывания RPS - G 1 1/2
Присоединение к трубопроводу с напорной стороны RPD - G 1 1/2
Монтажная длина l0 - 180 mm
Другое:
Вес - 7 кг
Длина - 281 мм
Ширина - 123 мм
Высота - 180 мм
