Насос WILO-Sub TWU 3-0501-HS-I

Артикул:  6064283
!Цена не актуальна!

Оценить

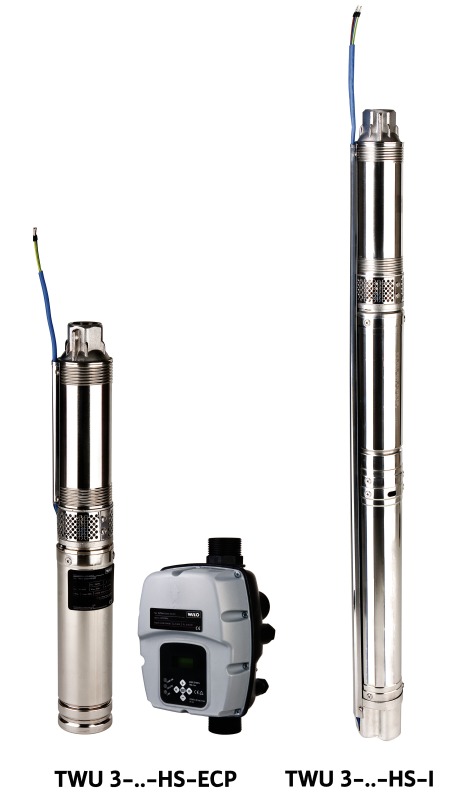

Погружной насос WILO-Sub TWU 3-0501-HS-I многоступенчатый

Применение:
- Для подачи воды из частных скважин, колодцев и цистерн
- Для использования в частных системах водоснабжения, полива и орошения
- Для перекачивания воды без длинноволокнистых и абразивных примесей

Обозначение WILO-Sub TWU 3-0501-HS-I:
TWU - Погружной насос
3 - Диаметр гидравлического оборудования в дюймах ["]
05 - Номинальный объемный расход [м3/ч]
01 - Число секций гидравлики
HS - Исполнение High Speed
E - Исполнение частотного преобразователя
       E = внешний частотный преобразователь
       I = внутренний частотный преобразователь
CP - Функция регулирования
       CP = поддержание постоянного давления
       без = фиксированная частота вращения до 8400 об/мин

Особенности / преимущества Wilo-Sub TWU 3:
- Увеличенная производительность за счет повышенной частоты вращения (до 8400 об/мин)
- Мотор с возможностью перемотки
- Встроенный обратный клапан
- Контактирующие с перекачиваемой средой детали из коррозионностойкого материала
- Включая частотный преобразователь (HS-E…: внешний, установленный в трубопровод; HS-I…: интегрированный в мотор)
- Возможна вертикальная и горизонтальная установка

Оснащение/функции:
- Многоступенчатый погружной насос с радиальными рабочими колесами
- Встроенный обратный клапан
- Включая частотный преобразователь (HS-E…: внешний, HS-I…: встроенный)
- Термическое реле мотора встроено в частотный преобразователь

Описание/конструкция:
Погружной насос для вертикального или горизонтального монтажа.
Гидравлика:
Многоступенчатый погружной насос с радиальными рабочими колесами в секционном исполнении. Встроенный обратный клапан. Все детали, контактирующие с перекачиваемой средой, выполнены из коррозионностойкого материала.
Мотор:
Некорродирующий асинхронный мотор для подключения к частотному преобразователю, входящему в комплект поставки (HS-E…), или для непосредственного подключения к электрической сети (HS-I…). Мотор, заполненный маслом, с возможностью перемотки, с самосмазывающимися подшипниками, рассчитанный для высокой частоты вращения до 8400 об/мин.
Частотный преобразователь (ЧП):
Внешний частотный преобразователь или частотный преобразователь, интегрированный в мотор, для эксплуатации насоса с частотой вращения до 8400 об/мин, включая следующие функции:
  - Плавный пуск
  - защита от пониженного напряжения, перенапряжения и короткого замыкания;
  - Защита двигателя и частотного преобразователя от перегрузки с помощью термореле
Модель „HS-E…“ с внешним частотным преобразователем обладает следующими дополнительными особенностями оснащения:
  - Функция регулирования „CP“: Постоянное давление
  - Предотвращение частых циклов переключений (синхронизация) путем контроля герметичности;
  - Защита от сухого хода с помощью автоматического сброса
  - изменение направления вращения;
  - Настройка макс. тока и заданного давления
  - индикация давления на дисплее.
  - Настройки, индикации рабочего состояния и сообщения об ошибках отображаются с помощью светодиодов или на дисплее.
Частотный преобразователь необходимо устанавливать всегда за пределами перекачиваемой среды с защитой от подтопления!
Функция регулирования „CP“: Постоянное давление:
Благодаря эксплуатации с частотным преобразователем частота вращения агрегата автоматически приводится в соответствие с текущим расходом воды. Благодаря этому погружной насос всегда поставляет постоянное давление.
Охлаждение:
Охлаждение мотора происходит за счет перекачиваемой жидкости. Эксплуатация двигателя допускается только в погруженном состоянии. Необходимо соблюдать предельные значения макс. температуры перекачиваемой среды и ее минимальной скорости течения.
При вертикальной установке необходимо предусмотреть охлаждающий кожух в зависимости от диаметра колодца. Горизонтальный монтаж всегда выполняется с охлаждающим кожухом.
Охлаждение внешнего частотного преобразователя происходит также за счет перекачиваемой среды. Для этого частотный преобразователь необходимо устанавливать непосредственно в трубопровод за пределы перекачиваемой среды (с защитой от подтопления).

Материалы Sub TWU 3-0501-HS-I:
- Корпус гидравлической системы: нержавеющая сталь 1.4301
- Рабочие колеса: поликарбонат
- Вал гидравлической системы: нержавеющая сталь 1.4104
- Корпус мотора: нержавеющая сталь 1.4301
- Вал мотора: нержавеющая сталь 1.4305

Определение параметров:
- Для этих агрегатов режим всасывания невозможен!
- Агрегат во время эксплуатации должен целиком находиться в воде!
- Для установки требуется адаптер для перехода с Rp 1 на G 1?. Он должен предоставляться заказчиком!

Объем поставки:
- Гидравлика в полном сборе с мотором
- Частотный преобразователь (ЧП)
- Соединительный кабель длиной 1,75 м с разрешением к применению в питьевом водоснабжении (поперечное сечение: 4x1,5 мм2)
- Инструкция по монтажу и эксплуатации

Технические характеристики:
Тип - WILO-Sub TWU 3-0501-HS-I
Артикул - 6064283
Макс. расход - 6,50 м3/ч
Макс. напор - 26.0 M
Макс. содержание песка - 50 г/м3
Напорный патрубок - Rp 1
Стандарт подключения - EN 1092-2
Макс. глубина погружения - 150 м
Температура перекачиваемой жидкости - +3...+35 °C
Подключение к сети - 1~230 V, 50/60 Гц
Диаметр двигателя O - 3 "
Номинальная мощность мотора P2 - 0,60 Вт
Номинальный ток IN - 9 A
Длина соединительного кабеля - 1.7500 м
сечение кабеля - 4x1,5 мм2
Мин. скорость потока на моторе - 0.080 м/с
Макс. частота включений - 30 1/ч
Степень защиты - IP 58
