Насос WILO-Sub TWI04.01-14-B DM

Артикул:  6043547
!Цена не актуальна!

Оценить

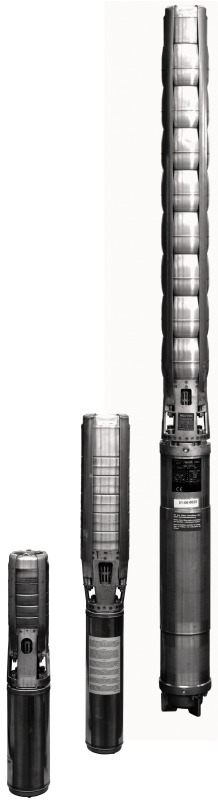

Погружной насос WILO-Sub TWI04.01-14-B DM многоступенчатый

Применение:
- для водоснабжения, в т.ч. снабжения питьевой водой, из скважин и цистерн
- Снабжение хозяйственной водой
- для использования в системах водоснабжения коммунального хозяйства, для полива и орошения
- Повышение давления
- Снижение уровня воды
- для перекачивания воды промышленного использования
- для перекачивания воды без длинноволокнистых и абразивных примесей

Обозначение WILO-Sub TWI04.01-14-B DM:
TWI - Погружной насос
4 - Диаметр гидравлического оборудования в дюймах ["]
01 - Номинальный объемный расход [м3/ч]
14 - Число ступеней гидравлического оборудования
B - Поколение серий

Особенности / преимущества Wilo-Sub TWI 04:
- Простота технического обслуживания и быстрый монтаж/демонтаж насоса
- Встроенный обратный клапан
- Возможен вертикальный и горизонтальный монтаж

Оснащение/функции:
- Многоступенчатый погружной насос с радиальными рабочими колесами
- Встроенный обратный клапан
- Муфта в соответствии с NEMA
- Однофазный или трехфазный мотор
- Герметизированные моторы

Описание/конструкция:
Погружной насос для вертикального или горизонтального монтажа.
Гидравлика:
Многоступенчатый погружной насос с 4" NEMA-подключениями и радиальными или полуаксиальными рабочими колесами в секционном исполнении. Встроенный обратный клапан. Все детали, контактирующие с перекачиваемой средой, выполнены из коррозионностойкого материала.
Мотор:
Коррозионностойкий однофазный или трехфазный мотор прямого пуска. Герметично залитый мотор, пропитанный смолой, обмотка с изолирующей лакировкой, самосмазывающиеся подшипники, наполнение водно-гликолевой смесью.
Охлаждение:
Охлаждение мотора происходит за счет перекачиваемой среды. Эксплуатация мотора допускается только в погруженном состоянии. Необходимо соблюдать предельные значения макс. температуры перекачиваемой среды. Вертикальный монтаж можно выполнить с охлаждающим кожухом или без него - по выбору. Горизонтальный монтаж выполняется с охлаждающим кожухом.
Напорный кожух:
Напорный кожух дает возможность монтировать агрегат непосредственно в систему трубопровода. В стандартном исполнении обратный клапан не монтируется. Максимальное входное давление составляет 10 бар.

Материалы Sub TWI04.01-14-B DM:
- Корпус гидравлической системы: нержавеющая сталь 1.4301
- Рабочие колеса: нержавеющая сталь 1.4301
- Вал гидравлической системы: нержавеющая сталь 1.4057
- Корпус мотора: нержавеющая сталь 1.4301
- Вал мотора: нержавеющая сталь 1.4305

Определение параметров:
- Для этих агрегатов режим всасывания невозможен!
- Агрегат во время эксплуатации должен целиком находиться в воде!

Объем поставки:
- Гидравлика в полном сборе с мотором
- Соединительный кабель длиной 1,5/2,5 м с разрешением к применению в питьевом водоснабжении (поперечное сечение: 4x1,5 мм2)
- В исполнении для однофазного тока - с распределительной коробкой и конденсатором, термическим реле мотора, а также включателем/выключателем
- Инструкция по монтажу и эксплуатации

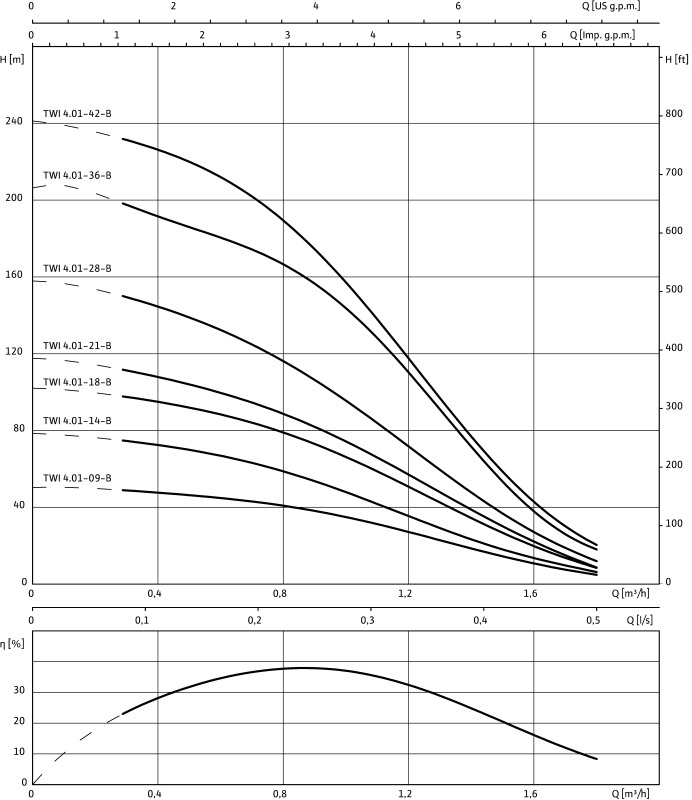

Технические характеристики:
Тип - WILO-Sub TWI04.01-14-B DM
Артикул - 6043547
Макс. расход - 1.80 м3/ч
Макс. напор - 75.0 M
Макс. содержание песка - 50 г/м3
Минимальный индекс эффективности (MEI) - ? 0.7
Напорный патрубок - Rp 1?
Стандарт подключения - EN 1092-2
Максимальное рабочее давление - 40 бар
Макс. глубина погружения - 350 м
Температура перекачиваемой жидкости - +3...+30 °C
Макс. частота включений - 20 1/ч
Подключение к сети - 3~400 V, 50 Гц
Диаметр двигателя O - 4 "
Номинальная мощность мотора P2 - 0,55 кВт
Номинальный ток IN - 1.60 A
Длина соединительного кабеля - 2.5000 м
Сечение кабеля - 4G1,5 мм2
Мин. скорость потока на моторе - 0.10 м/с
Степень защиты - IP 68

Другое:
Вес - 13,5 кг
Длина - 1000 мм
Ширина - 110 мм
Высота - 110 мм
EAN/UPC код - 4044966453612
