Насос Wilo-HELIX V2201-3/16/E/K/400-50

Артикул:  4123281
!Цена не актуальна!

Оценить

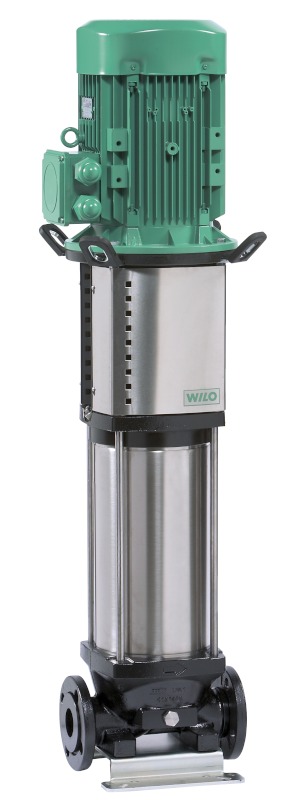

Нормальновсасывающий высокоэффективный многоступенчатый высоконапорный центробежный насос Wilo-HELIX V2201-3/16/E/K/400-50 вертикального исполнения с подключениями Inline

Применение:
- Водоснабжение и повышение давления
- Промышленные циркуляционные системы
- Технологическая вода
- Контуры циркуляции охлаждающей воды
- Системы пожаротушения
- Моечные установки
- Ирригация

Обозначение Wilo-HELIX V2201-3/16/E/K/400-50:
Helix V - Вертикальный многоступенчатый высоконапорный центробежный насос в линейном исполнении
22 - Расход в м3/ч
02 - Количество рабочих колес
2 - Количество обточенных рабочих колес (опция)
3 - Материал изготовления насоса
     2 = - корпус насоса 1.4409 (AISI 316L) гидравлика 1.4404 (AISI 316L)
     3 = - корпус насоса EN-GJL-250 (катафорезное покрытие) гидравлика 1.4307 (AISI 304L)
16 - Максимальное рабочее давление в бар
     16 = - 16 бар (фланец PN 16)
     25 = - 25 бар (фланец PN 25)
     30 = - 30 бар (фланец PN 40)
E - Вид уплотнения
     E = EPDM
     V = FKM
K - скользящее торцевое уплотнение в виде картриджа
X - Специальная версия „X-Care”
.. - опция
400 - Подключаемое напряжение в В
50 - Частота в Гц

Особенности / преимущества Wilo-Helix:
- Высокоэффективная оптимизированная 2D/3D гидравлика, обработанная лазерной сваркой
- Стандартный мотор IE2 IEC, трехфазный, двухполюсный (мотор IE3 по заказу)
- Насосы HELIX благодаря своему модульному корпусу (возможна регулировка высоты и фланца) могут встраиваться в уже существующие трубопроводы
- Точки подключения для датчиков давления на корпусе насоса обеспечивают удобство контроля и управления работой насоса (по заказу для стандартного исполнения, а также на моделях для агрессивных перекачиваемых сред)
- Вся серия HELIX поставляется с удобными скользящими торцевыми уплотнениями в виде картриджа X-Seal (со стандартным уплотнением), обеспечивающими быстрое и удобное техническое обслуживание
- Благодаря сменной муфте (начиная с 7,5 кВт) можно заменять скользящее торцевое уплотнение, не демонтируя при этом мотор
- Благодаря новому дизайну соединительного элемента, имеющемуся в двух исполнениях, обеспечивается непосредственный доступ к скользящему торцевому уплотнению
- Специальные прочно смонтированные рымы для транспортировки облегчают установку насоса
- Стандартное положение клеммной коробки, выверенное на всасывающем фланце, можно при желании изменить
- Промежуточные подшипники (Al203/CW) обеспечивают долгий срок службы
- Коррозионностойкий вал благодаря втулке из нержавеющей стали
- Допуск WRAS/ACS для всех деталей, находящихся в контакте с перекачиваемой средой

Оснащение/функции:
- Коррозионностойкие рабочее и ведущее колесо и ступенчатый корпус.

Описание/конструкция:
- Насосы - по запросу - можно согласовать с конкретными условиями (например, защиту мотора, AteX, более широкий диапазон температур).
- Серия Helix имеется также со встроенным частотным преобразователем

Материалы HELIX V2201-3/16/E/K/400-50:
Стандартная версия:
  - Ступенчатый корпус, рабочие колеса, ведущие колеса из нержавеющей стали 1.4307
  - Корпус насоса из серого чугуна EN-GJL 250 с покрытием KTL, свободный фланец из EN-GJS 400 для Helix V 36-52.
  - Вал из нержавеющей стали 1.4057
  - Втулка под скользящим торцевым уплотнением 1.4404
  - Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
  - Трубный кожух из нержавеющей стали 1.4301
Для агрессивных сред:
  - Ступенчатый корпус, рабочие колеса, ведущие колеса из нержавеющей стали 1.4404 с пассивированием для максимально возможной коррозионной стойкости
  - Корпус насоса: все детали, контактирующие с перекачиваемой средой, выполнены из литой нержавеющей стали 1.4409; свободные фланцы из серого чугуна EN-GJL 250 с катафорезным покрытием для Helix V 22/EN-GJS 400 для Helix V 36-52.
  - Фундаментальная рама из нержавеющей стали 1.4301
  - Вал из нержавеющей стали, 1.4404 или 1.4462 (в зависимости от варианта)
  - Втулка под скользящим торцевым уплотнением 1.4404
  - Уплотнительное кольцо из FKM (уплотнение EPDM по запросу)
  - Напорный кожух из нержавеющей стали 1.4404

Объем поставки:
- Многоступенчатые высоконапорные центробежные насосы Helix V
- Шпильки и уплотнения при использовании контрфланца
- Инструкция по монтажу и эксплуатации

Технические характеристики:
Тип - Wilo-HELIX V2201-3/16/E/K/400-50
Артикул - 4123281
Подключение к сети - 3~230/400 В, 50 Гц
Номинальная мощность мотора P2 - 1,50 кВт
Номинальный ток 3~230 В, 50 Гц IN - 5,40 A
Номинальный ток 3~400 В, 50 Гц IN - 3,10 A
Рабочее давление - 16 бар
Степень защиты - IP 55

Другое:
Вес - 74 кг
Длина - 1000 мм
Ширина - 440 мм
Высота - 590 мм
EAN/UPC код - 4048482034980
