Межфланцевый затвор Genebre 210920 DN300 PN16 Корпус-чугун, Диск НЕРЖ сталь

Артикул:  210920
!Цена не актуальна!

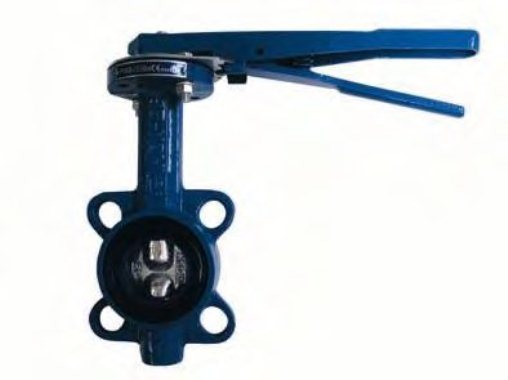

Дисковый межфланцевый поворотный затвор Genebre 210920 DN300 PN16 Корпус-чугун, Диск НЕРЖ сталь
Межфланцевый затвор Genebre 210920 DN300 PN16 Корпус-чугун, Диск НЕРЖ сталь
Оценить

Дисковый межфланцевый затвор Genebre 210920 DN300 PN16

Данное устройство является важным элементом систем трубопроводов, как средство ограничения и полного перекрытия потока среды. Поворотные дисковые затворы обеспечивают герметичное перекрывание в обоих направлениях движения. Изделия испанской компании «Женебре» отличаются качеством и долговечностью, соответствуют международным и российским стандартам качества.
Межфланцевые поворотные дисковые затворы используются в трубопроводах, транспортирующих неагрессивные жидкости - горячую или холодную пресную или морскую воду, обеспечивают регулирование потока сред в системах пожаротушения и сетях промышленного водоснабжения. Материалами изготовления арматуры служат чугун и нержавеющая сталь, из которой выполняются запирающие элементы. Преимуществами представленной арматуры является наличие межфланцевого соединения, что позволяет снизить массу устройства и нагрузку на трубопровод.
Арматура имеет условные проходы диаметром от 50 до 500 мм, может использоваться в сетях при температуре среды до +130 С и давлении до 16 бар. Управление затворами может выполняться механическим способом либо путем установки электроприводов или пневмоприводов.

Дисковый поворотный затвор genebre серии 2109:
Диск поворотного затвора изготовлен из нержавеющей стали, корпус выполнен из чугуна, уплотнение из EPDM. Защитная функция эпоксидного покрытиея гарантирует эксплуатацию на протяжении многих лет, без дополнительного обслуживания или ремонта.
При эксплуатации дисковых поворотных затворов этого модельного ряда температура в сети не должна превышать 120 градусов по Цельсию. Возможна установка между фланцами DIN. Установка привода осуществляется в соответствии с действующими нормами, в частности, это ISO 5211-DIN 3337.

Описание дискового межфланцевого затвора Genebre 210920 DN300 PN16:
- Дисковый поворотный затвор с ручкой, межфланцевый.
- Корпус выполнен из чугуна м арки GG-20. Может быть установлен между фланцами ANSI 150 и DIN PN 10/16.
- Возможeн монтаж привода согласно нормам ISO 5211 –DIN 3337
- Расстояние между фланцами согласно норме UNE EN 558-1 серия 20 (DIN 3202 K1)
- Окрашен методом эпоксидного напыления
- Максимальная рабочая температура 120 ?

Технические характеристики:
Тип - Genebre 210920 DN300 PN16
Артикул - 210920
Диаметры - DN300
Рабочее давление - PN16
Материал корпуса - Чугун
Материал запорного устройства - Чугун
Материал уплотнения - EPDM
Максимальная температура - +120°C
Тип управления - Ручка / Редуктор
Тип присоединения - Межфланцевое

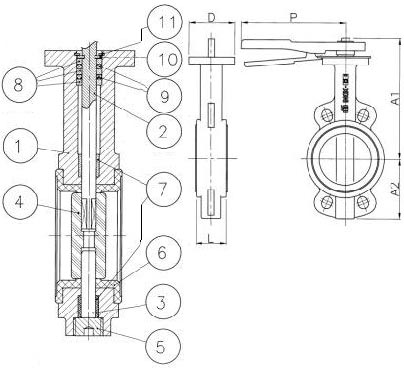

Обозначение 210920, рис. 2:
1. Корпус Чугун марки GG-20
2. Шток Нержавеющая сталь AISI 416
3. Шарнир Нержавеющая сталь AISI 416
4. Диск Нержавеющая сталь AISI 316
5. Заглушка Нержавеющая сталь AISI 420
6. Седло EPDM
7. Втулка Карбонизированный тефлон
8. Уплотнение штока Карбонизированный тефлон
9. Уплотнительное кольцо Нитрил
10. Шайба Бронза
11. Стопорнoe кольцо Сталь

Другое:
Вес - 44.50 кг
Размер - 12"
