Grundfos TPED 100-410/4 BUBE/BAQE 380B

Артикул:  96110456
!Цена не актуальна!

Grundfos TPED 100-410/4
Оценить

Одноступенчатый сдвоенный центробежный насос
типа "ин-лайн".
Противолежащие всасывающий и напорный патрубки
позволяют выполнить монтаж на трубе или на
бетонном фундаменте.
Необслуживаемое торцевое уплотнение
из коррозионно-стойкого материала.
Насос с IEC-фланцевым трехфазным MGE двигателем
с частотным регулированием и PI-регулятором,
встроенным в клеммную коробку. Встроенная защита
от перегрузки и перегрева электродвигателя и
электроники. Дополнительная защита не требуется.
Возможно подсоединение внешнего датчика, который
позволяет регулировать работу насоса по расходу,
разности давления или требуемой температуре.
Панель управления позволяет устанавливать заданные
параметры при работе по минимальной или
максимальной характеристике или выключении.
Панель управления имеет индикационные лампочки
"Работа" и "Авария".
Управление насосом может осуществляться с помощью
пульта дистанционного управления R100, который
позволяет задавать и считывать количественные
параметры, такие как "Текущее значение", "Скорость",
"Входная мощность" и "Энергопотребление".
Клеммная коробка имеет контакты:
-Вкл./выкл. насоса (беспотенциальный контакт)
-дистанционное задание значения давления
посредством аналогового сигнала, 0-5 В, 0-10 В,
0(4)-20 мА,
-потенциометр для задания значения давления: 5 В,
Iмакс=5мА,
-датчик, 0-5 В, 0-10 В, 0(4)-20 мА,
-клемма питания датчика, 24 В, Iмакс = 40мА,
-вход для дополнительного контроля работы по МИН
или МАКС(беспотенциальный контакт),
-реле с беспотенциальным переключающим контактом
для вывода аварийного сигнала
-RS485 GENIbus.


Наименование продукта: TPED 100-410/4 A-F-A BAQE
№ продукта: 96110456

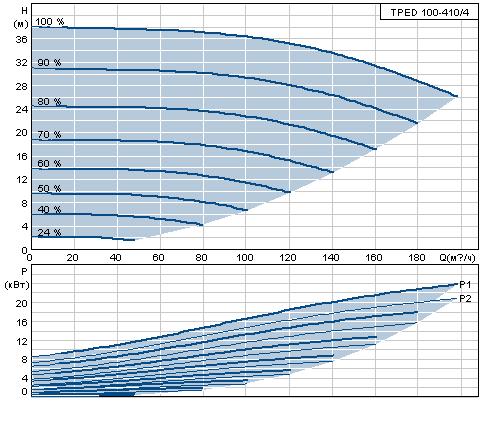

Технич.: Частота вращения: 1465 rpm
 Номинальная подача: 145.9 м3/ч
Номинальный напор: 33.5 м
Макс гидростатический напор: 410 дм
Текущий диаметр рабочего колеса: 334 мм
Уплотнение вала: BAQE
Допуск на рабочие хар-ки: ISO 9906 Annex A
Версия насоса: A

Материалы: Корпус насоса: Чугун
EN-JL1040 DIN W.-Nr.
A48-40 B ASTM
Рабочее колесо: Чугун
EN-JL1030 DIN W.-Nr.
A48-30 B ASTM
 Код материала: A

Монтаж: Максимальная температура окружающей среды: 40 °C
Макс. рабочее давление: 16 бар
Стандартный фланец: DIN
Код соединения: F
Соединение труб: DN 100
Допустимое давление: PN 16
Размер фланца электродвигателя: FF300

Жидкость: Диапазон температур жидкости: 0 .. 120 °C

Данные электрообор-я: Тип электродвигателя: 180L
Класс энергоэффективности: 2
Количество полюсов: 4
Номинальная мощность - P2: 2 x 22 кВт
Промышленная частота: 50 Hz
Номинальное напряжение: 3 x 380-415 V
Номинальный ток: 41 A
Номинальная скорость: 180-1460 rpm
Класс защиты (IEC 34-5): IP54
Класс изоляции (IEC 85): F
Защита электродвигателя: PTC
Номер электродвигателя: 96078171

Другое: Нетто вес: 799 кг
Полный вес: 849 кг
