Grundfos TPE 65-240/4-S A-F-A-GQQE

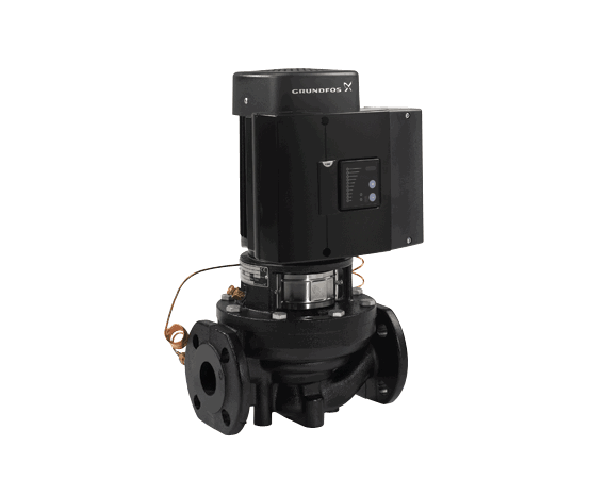

Одноступенчатый центробежный насос Grundfos TPE 65-240/4-S типа "ин-лайн".
Противолежащие всасывающий и напорный патрубки позволяют выполнить монтаж на трубе или на бетонном фундаменте.
Необслуживаемое торцевое уплотнение из коррозионно-стойкого материала.
Насос TPE 65-240/4-S с IEC-фланцевым трехфазным MGE двигателем с частотным регулированием и PI-регулятором, встроенным в клеммную коробку. Встроенная защита от перегрузки и перегрева электродвигателя и электроники. Дополнительная защита не требуется.
Возможно подсоединение внешнего датчика, который позволяет регулировать работу насоса по расходу, разности давления или требуемой температуре.
Панель управления TPE позволяет устанавливать заданные параметры при работе по минимальной или максимальной характеристике или выключении. Панель управления имеет индикационные лампочки "Работа" и "Авария".
Управление насосом TPE 65-240/4-S может осуществляться с помощью пульта дистанционного управления R100, который позволяет задавать и считывать количественные параметры, такие как "Текущее значение", "Скорость", "Входная мощность" и "Энергопотребление".
Клеммная коробка имеет контакты:
-Вкл./выкл. насоса (беспотенциальный контакт)
-дистанционное задание значения давления посредством аналогового сигнала 0-5 В, 0-10 В, 0(4)-20 мА,
-потенциометр для задания значения давления: 5 В, Iмакс=5мА,
-датчик, 0-5 В, 0-10 В, 0(4)-20 мА,
-клемма питания датчика, 24 В, Iмакс = 40мА,
-вход для дополнительного контроля работы по МИН, МАКС, внешн. сигнала неисправности, струйному выключателю (беспотенциальный контакт),
-реле с беспотенциальным переключающим контактом для вывода аварийного сигнала,
-RS485 GENIbus.
Технические характеристики:
Наименование продукции - TPE 65-240/4-S
Код (Артикул) - 96275879
Частота вращения - 1455 об/м
Номинальная подача - 47.5 м3/ч
Номинальный напор - 19.8 м
Макс гидростатический напор - 240 дм
Уплотнение вала - GQQE
Тип насоса - TPE 65
Исполнение насоса - A
Модель - A
Материалы:
Чугун
EN-JL1040
ASTM A48-40 B
Рабочее колесо - Нержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материала - A
Жидкость:
Диапазон температур жидкости - -25 .. 90 °C
Монтаж:
Максимальная температура окружающей среды - 40 °C
Макс. рабочее давление - 16 бар
Стандартный фланец - DIN
Код соединения - F
Соединение труб - DN 65
Допустимое давление - PN 16

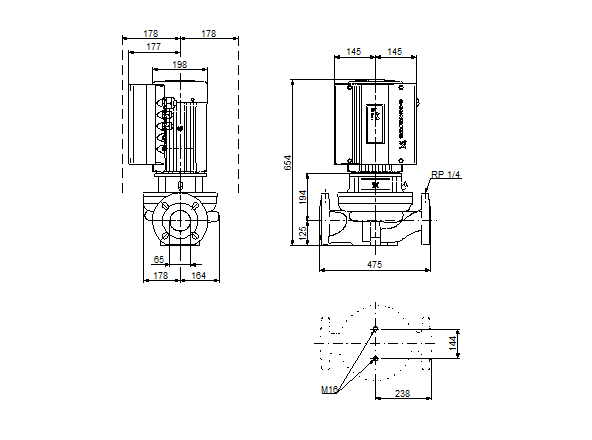

Монтажная длина - 475 мм
Размер фланца электродвигателя - FF215
Данные электрообор-я:
Тип электродвигателя - 112MC
Количество полюсов - 4
Номинальная мощность - P2 - 4 кВт
Промышленная частота - 50 Hz
Номинальное напряжение - 3 x 380-480 V
Номинальный ток - 8,10-6,60 A
Номинальная скорость - 180-1760 об/м
IE efficiency - IE2 86,6%
Класс защиты (IEC 34-5) - 55
Класс изоляции (IEC 85) - F
Защита электродвигателя - B
Номер электродвигателя - 87773009
Другое:
Label - Grundfos Blueflux
Нетто вес - 100 кг
Полный вес - 114 кг
Объем упаковки - 0.39 м3
№ структурного файла - 97845578
EAN номер - 5700830063651
