Grundfos TPE 150-250/4-S GQQE

Артикул:  96382697
!Цена не актуальна!

5
1
Голосов: 10
Оценить

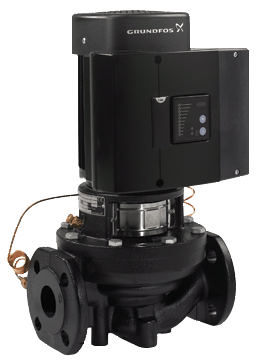

Одноступенчатый центробежный насос типа "ин-лайн"
со стандартным электродвигателем.
Исполнение "ин-лайн" с противолежащими всасывающим
и напорным патрубками с одинаковым условным
проходом позволяет монтировать насос на трубе
или на бетонное основание.
Коррозионно стойкое необслуживаемое торцевое
уплотнение вала.
Насос с IEC-фланцевым однофазным MGE двигателем
с частотным регулированием и PI-регулятором,
встроенным в клеммную коробку. Встроенная защита
от перегрузки и перегрева электродвигателя и
электроники. ополнительная защита не требуется.
По заказу может устанавливаться датчик перепада
давления для регулирования насосом постоянного
или пропорционального напора.
Панель управления позволяет устанавливать заданные
параметры при работе по минимальной или
максимальной характеристике или выключении.
Панель управления имеет индикационные лампочки
"Работа" и "Авария".
Управление насосом может осуществляться с помощью
пульта дистанционного управления R100, который
позволяет задавать и считывать количественные
параметры, такие как "Текущее значение", "Скорость",
"Входная мощность" и "Энергопотребление".
Клеммная коробка имеет контакты:
-Вкл./выкл. насоса (беспотенциальный контакт)
-дистанционное задание значения давления
  посредством аналогового сигнала 0-10 В,
  0(4)-20 мА,
-потенциометр для задания значения давления:
10 В, Imax =5 мА,
-встроенный датчик давления,
-вход для дополнительного контроля работы по МИН,
  МАКС, внешн. сигнала неисправности, струйному выключателю
(беспотенциальный контакт),
-реле с беспотенциальным переключающим контактом
  для вывода аварийного сигнала,
-RS485 GENIbus.

 Наименование продукта: TPE 150-250/4-S A-F-A GQQE
 № продукта: 96382697

Технич.: Частота вращения: 1465 rpm
 Номинальная подача: 295.6 м3/ч
 Номинальный напор: 20.4 м
 Макс гидростатический напор: 250 дм
 Уплотнение вала: GQQE
 Допуск на рабочие хар-ки: ISO 9906 Annex A
 Версия насоса: A

Материалы: Корпус насоса: Чугун
  EN-JL1040 DIN W.-Nr.
  25 B ASTM
 Рабочее колесо: Чугун
  EN-JL1030 DIN W.-Nr.
  A48-30 B ASTM
 Код материала: A

Монтаж: Максимальная температура окружающей среды: 40 °C
 Макс. давление при заданной темп-ре: 16 / 90 бар / °C
 Стандартный фланец: DIN
 Код соединения: F
 Соединение труб: DN 150
 Допустимое давление: PN 16
 Размер фланца электродвигателя: FF300

Жидкость: Диапазон температур жидкости: -25 .. 90 °C

Данные электрообор-я: Тип электродвигателя: 180L
 Номинальная мощность - P2: 22 кВт
 Промышленная частота: 50 Hz
 Номинальное напряжение: 3 x 380-415 V
 Номинальный ток: 41 A
 Номинальная скорость: 180-1460 rpm
 Класс защиты (IEC 34-5): IP54
 Класс изоляции (IEC 85): F
 Защита электродвигатля: PTC
 Номер электродвигателя: 96078171

Другое: Нетто вес: 435 кг
 Полный вес: 485 кг
