Grundfos TPE 100-70/4-S A-F-A-GQQE 3x400 В, 1450 об/мин

Артикул:  96276011
!Цена не актуальна!

Grundfos TPE 100-70/4-S
Grundfos TPE 100-70/4-S A-F-A-GQQE 3x400 В, 1450 об/мин    Grundfos TPE 100-70/4-S A-F-A-GQQE 3x400 В, 1450 об/мин
Оценить

Grundfos TPE 100-70/4-S A-F-A-GQQE

Одноступенчатый центробежный насос Grundfos TPE 100-70/4-S  типа "ин-лайн".

Противолежащие всасывающий и напорный патрубки позволяют выполнить монтаж на трубе или на бетонном фундаменте.

Необслуживаемое торцевое уплотнение из коррозионно-стойкого материала.

Насос TPE 100-70/4-S  с IEC-фланцевым трехфазным MGE двигателем с частотным регулированием и PI-регулятором, встроенным в клеммную коробку. Встроенная защита от перегрузки и перегрева электродвигателя и электроники. Дополнительная защита не требуется.

Возможно подсоединение внешнего датчика, который позволяет регулировать работу насоса по расходу, разности давления или требуемой температуре.

Панель управления TPE позволяет устанавливать заданные параметры при работе по минимальной или максимальной характеристике или выключении. Панель управления имеет индикационные лампочки "Работа" и "Авария".

Управление насосом TPE 100-70/4-S  может осуществляться с помощью пульта дистанционного управления R100, который позволяет задавать и считывать количественные параметры, такие как "Текущее значение", "Скорость", "Входная мощность" и "Энергопотребление".

Клеммная коробка имеет контакты:
-Вкл./выкл. насоса (беспотенциальный контакт)
-дистанционное задание значения давления посредством аналогового сигнала 0-5 В, 0-10 В, 0(4)-20 мА,
-потенциометр для задания значения давления: 5 В, Iмакс=5мА,
-датчик, 0-5 В, 0-10 В, 0(4)-20 мА,
-клемма питания датчика, 24 В, Iмакс = 40мА,
-вход для дополнительного контроля работы по МИН, МАКС, внешн. сигнала неисправности, струйному выключателю (беспотенциальный контакт),
-реле с беспотенциальным переключающим контактом для вывода аварийного сигнала,
-RS485 GENIbus.

Технические характеристики:
Наименование продукции - TPE 100-70/4-S
Код (Артикул) - 96276011
Частота вращения - 1445 об/м
Номинальная подача - 79.1 м3/ч
Номинальный напор - 4.75 м
Макс гидростатический напор - 70 дм
Уплотнение вала - GQQE
Тип насоса - TPE 100
Исполнение насоса - A
Модель - A

Материалы:
Чугун
EN-JL1040
ASTM A48-40 B
Рабочее колесо - Чугун
EN-JL1030
ASTM A48-30 B
Код материала - A

Жидкость:
Диапазон температур жидкости - -25 .. 90 °C

Монтаж:
Максимальная температура окружающей среды - 40 °C
Макс. рабочее давление - 16 бар
Стандартный фланец - DIN
Код соединения -     F
Соединение труб - DN 100
Допустимое давление - PN 16

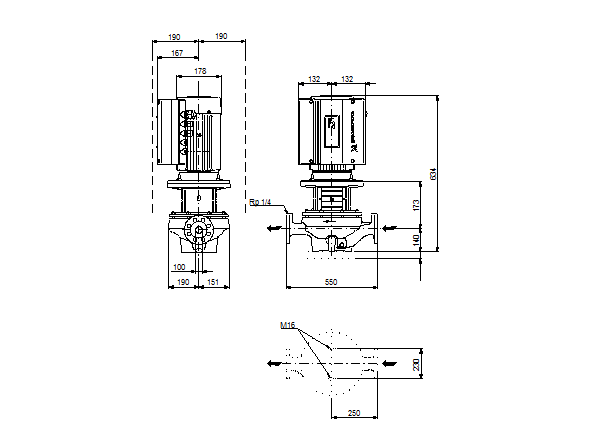

Монтажная длина - 550 мм
Размер фланца электродвигателя - FF165

Данные электрообор-я:
Тип электродвигателя - 90LC
Количество полюсов - 4
Номинальная мощность - P2 - 1.5 кВт
Промышленная частота - 50 Hz
Номинальное напряжение - 3 x 380-480 V
Номинальный ток - 3,30-2,90 A
Cos фи - характеристика мощности - 0,92-0,83
Номинальная скорость - 180-1740 об/м
IE efficiency - IE2 82,8%
Класс защиты (IEC 34-5) - 55
Класс изоляции (IEC 85) - F
Защита электродвигателя - Отсутс.
Номер электродвигателя - 87763015

Другое:
Label - Grundfos Blueflux
Нетто вес - 99 кг
Полный вес - 113 кг
Объем упаковки - 0.39 м3
№ структурного файла - 97845499
EAN номер - 5700830061497
