Grundfos TPD 50-230/4 A-F-A-BAQE
Насос Grundfos TPD TPD 50-230/4 с уплотнением BAQE предназначены для перекачивания технической воды в системах отопления, вентиляции, кондиционирования.
Насосы, имеют литое рабочее колесо из Чугун.
Одноступенчатый сдвоенный центробежный насос Grundfos TPD 50-230/4 типа "ин-лайн":
- кольца щелевого уплотнения из бронзы
- катафорезная обработка проточной части
- жёсткая втулочная муфта
- конструкция, TPD 50-230/4 облегчающая техобслуживание
- гидравлически оптимальная проточная часть
- конструкция типа TPD "ин-лайн" с противолежащими всасывающим и напорным патрубками, позволяющая выполнить монтаж на трубе или на бетонном основании
- необслуживаемое торцевое уплотнение TPD 50-60 из коррозионно-стойкого металла.
3- фазный асинхронный электродвигатель, в качестве защиты от перегрузки встроены термисторы (PTC), для преобразования термисторного сигнала в релейный и передачи его на пускатель необходимо использовать реле MS220C
Технические характеристики:
Наименование продукции - TPD 50-230/4
Код (Артикул) - 96087298
Частота вращения - 1455 об/м
Номинальная подача - 31.7 м3/ч
Номинальный напор - 15.7 м
Макс гидростатический напор - 230 дм
Текущий диаметр рабочего колеса - 260 мм
Уплотнение вала - BAQE
Тип насоса - TPD 50
Исполнение насоса - A
Модель - A
Серия- 300
Материалы:
Чугун
EN-JL1050
ASTM A48-50 B
Рабочее колесо - Чугун
EN-JL1030
ASTM A48-30 B
Код материала - A
Жидкость:
Диапазон температур жидкости - 0 .. 120 °C
Монтаж:
Максимальная температура окружающей среды - 60 °C
Макс. рабочее давление - 16 бар
Стандартный фланец - DIN
Код соединения - F
Соединение труб - DN 50
Допустимое давление - PN 16

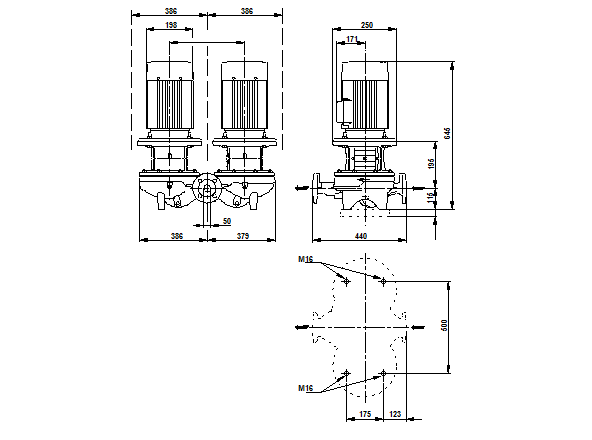

Монтажная длина - 440 мм
Размер фланца электродвигателя - FF215

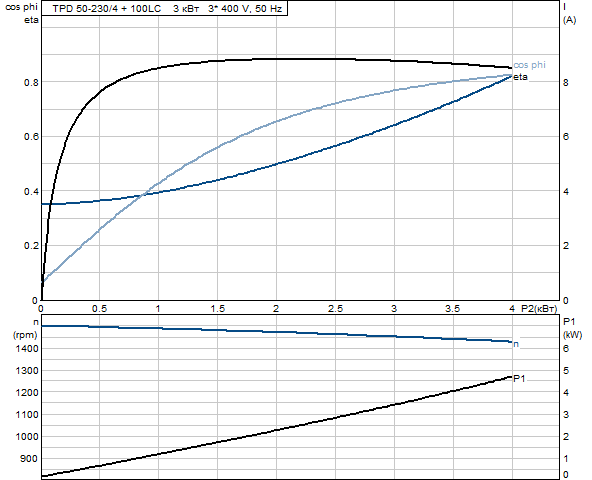

Данные электрооборудования:
Тип электродвигателя - 100LC
IE Efficiency class - IE3
Количество полюсов - 4
Мощность двигателя P2 - 3 кВт
Энергия (Р2), необходимая для насоса - 3 кВт
Промышленная частота - 50 Hz
Номинальное напряжение - 3 x 380-415 D V
Номинальный ток - 6.3 A
Пусковой ток - 700-770 %
Cos фи - характеристика мощности - 0,82-0,76
Номинальная скорость - 1440-1450 об/м
IE efficiency - IE3 87,7%
Эффективность электродвигателя при полной нагрузке - 87,7 %
Эффективность двигателя при 3/4 нагрузки - 86 %
Эффективность электродвигателя при 1/2 нагрузки - 84,5-83 %
Класс защиты (IEC 34-5) - 55 (Protect. water jets/dust)
Класс изоляции (IEC 85) - F
Защита электродвигателя - PTC
Номер электродвигателя - 87272327
Другое:
Label - Grundfos Blueflux
Нетто вес - 173 кг
Полный вес - 193 кг
Объем упаковки - 0.52 м3
EAN номер - 5700395312645
