Grundfos TPD 50-570/2 A-F-B-BAQE
Насос Grundfos TPD 50-570/2 с уплотнением BAQE предназначены для перекачивания технической воды в системах отопления, вентиляции, кондиционирования.
Насосы, имеют литое рабочее колесо из Бронза.
Одноступенчатый сдвоенный центробежный насос Grundfos TPD 50-570/2 типа "ин-лайн":
- кольца щелевого уплотнения из бронзы
- катафорезная обработка проточной части
- жёсткая втулочная муфта
- конструкция, TPD 50-570/2 облегчающая техобслуживание
- гидравлически оптимальная проточная часть
- конструкция типа TPD "ин-лайн" с противолежащими всасывающим и напорным патрубками, позволяющая выполнить монтаж на трубе или на бетонном основании
- необслуживаемое торцевое уплотнение TPD 50-570 из коррозионно-стойкого металла.
3- фазный асинхронный электродвигатель, в качестве защиты от перегрузки встроены термисторы (PTC), для преобразования термисторного сигнала в релейный и передачи его на пускатель необходимо использовать реле MS220C
Технические характеристики:
Наименование продукции - TPD 50-570/2
Код (Артикул) - 96087263
Частота вращения - 2930 об/м
Номинальная подача - 46.2 м3/ч
Номинальный напор - 39 м
Макс гидростатический напор - 570 дм
Текущий диаметр рабочего колеса - 210 мм
Уплотнение вала - BAQE
Тип насоса - TPD 50
Исполнение насоса - A
Модель - A
Серия- 300
Материалы:
Чугун
EN-JL1050
ASTM A48-50 B
Рабочее колесо - Бронза
DIN W.-Nr. 2.1096.01
ASTM B584-C83600
Код материала - В
Жидкость:
Диапазон температур жидкости - 0 .. 120 °C
Монтаж:
Максимальная температура окружающей среды - 60 °C
Макс. рабочее давление - 16 бар
Стандартный фланец - DIN
Код соединения - F
Соединение труб - DN 50
Допустимое давление - PN 16
Монтажная длина - 440 мм
Размер фланца электродвигателя - FF300

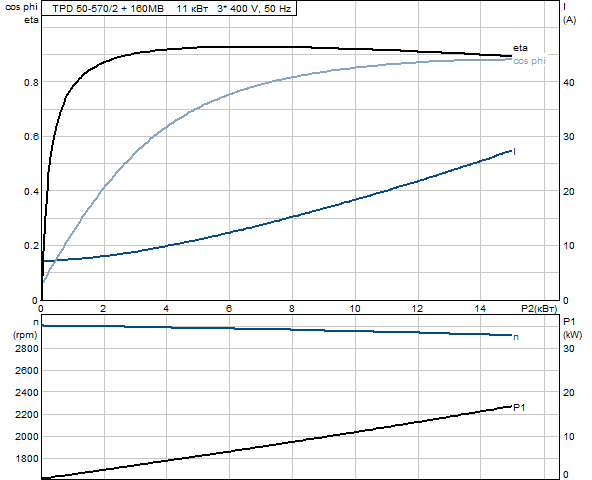

Данные электрооборудования:
Тип электродвигателя - 160MB
IE Efficiency class - IE3
Количество полюсов - 2
Мощность двигателя P2 - 11 кВт
Энергия (Р2), необходимая для насоса - 11 кВт
Промышленная частота - 50 Hz
Номинальное напряжение - 3 x 380-415 D/660-690 Y V
Номинальный ток - 20,8-19,8/12,0-11,8 A
Пусковой ток - 660-780 %
Cos фи - характеристика мощности - 0,88-0,84
Номинальная скорость - 2940-2950 об/м
IE efficiency - IE3 91,2%
Эффективность электродвигателя при полной нагрузке - 91,2 %
Эффективность двигателя при 3/4 нагрузки - 91,8 %
Эффективность электродвигателя при 1/2 нагрузки - 91,3-91,2 %
Класс защиты (IEC 34-5) - 55 (Protect. water jets/dust)
Класс изоляции (IEC 85) - F
Защита электродвигателя - PTC
Номер электродвигателя - 87420021
Другое:
Нетто вес - 307 кг
Полный вес - 331 кг
Объем упаковки - 0.64 м3
EAN номер - 5700395312294
