Grundfos TPD 100-360/2 A-F-A-GQQE 3x400 В, 2900 об/мин

Артикул:  96109242
!Цена не актуальна!

Grundfos TPD 100-360/2
Grundfos TPD 100-360/2 A-F-A-GQQE 3x400 В, 2900 об/мин
Оценить

Grundfos TPD 100-360/2 A-F-A-GQQE

Насос Grundfos TPD 100-360/2 с уплотнением GQQE предназначены для перекачивания технической воды в системах отопления, вентиляции, кондиционирования.

Насосы, имеют литое рабочее колесо из Чугун.

Одноступенчатый сдвоенный центробежный насос Grundfos TPD 100-360/2 типа "ин-лайн":
- кольца щелевого уплотнения из бронзы
- катафорезная обработка проточной части
- жёсткая втулочная муфта
- конструкция, TPD 100-360/2 облегчающая техобслуживание
- гидравлически оптимальная проточная часть
- конструкция типа TPD "ин-лайн" с противолежащими всасывающим и напорным патрубками, позволяющая выполнить монтаж на трубе или на бетонном основании
- необслуживаемое торцевое уплотнение TPD 100-360 из коррозионно-стойкого металла.

3- фазный асинхронный электродвигатель, в качестве защиты от перегрузки встроены термисторы (PTC), для преобразования термисторного сигнала в релейный и передачи его на пускатель необходимо использовать реле MS220C

Технические характеристики:
Наименование продукции - TPD 100-360/2
Код (Артикул) - 96109242
Частота вращения - 2940 об/м
Номинальная подача - 151 м3/ч
Номинальный напор - 30.1 м
Макс гидростатический напор - 360 дм
Текущий диаметр рабочего колеса - 169 мм
Уплотнение вала - GQQE
Тип насоса - TPD 100
Исполнение насоса - A
Модель - A
Серия- 300

Материалы:
Чугун
EN-JL1040
ASTM A48-40 B
Рабочее колесо - Чугун
EN-JL1030
ASTM A48-30 B
Код материала - А

Жидкость:
Диапазон температур жидкости - -25 .. 90 °C

Монтаж:
Максимальная температура окружающей среды - 60 °C
Макс. рабочее давление - 16 бар
Стандартный фланец - DIN
Код соединения -     F
Соединение труб - DN 100
Допустимое давление - PN 16

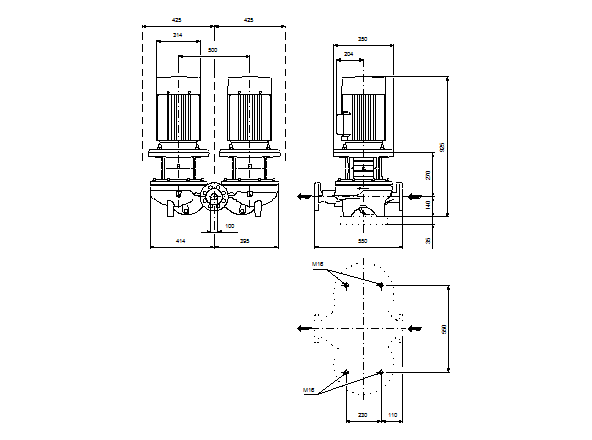

Монтажная длина - 550 мм
Размер фланца электродвигателя - FF300

Данные электрооборудования:
Тип электродвигателя - 160LB
IE Efficiency class - IE3
Количество полюсов - 2
Мощность двигателя P2 - 18.5 кВт
Энергия (Р2), необходимая для насоса - 18.5 кВт
Промышленная частота - 50 Hz
Номинальное напряжение - 3 x 380-415 D/660-690 Y V
Номинальный ток - 34,5-32,5/20,0-18,8 A
Пусковой ток - 830-980 %
Cos фи - характеристика мощности - 0,89-0,85
Номинальная скорость - 2940-2950 об/м
IE efficiency - IE3 92,4%
Эффективность электродвигателя при полной нагрузке - 92,4 %
Эффективность двигателя при 3/4 нагрузки - 93,2-93,0 %
Эффективность электродвигателя при 1/2 нагрузки - 93,2-92,2 %
Класс защиты (IEC 34-5) - 55 (Protect. water jets/dust)
Класс изоляции (IEC 85) - F
Защита электродвигателя - PTC
Номер электродвигателя - 87420023

Другое:
Нетто вес - 405 кг
Полный вес - 488 кг
Объем упаковки - 1.52м3
EAN номер - 5700396982199
