Grundfos TP 100-90/4 A-F-B BAQE 3x400 В, 1450 об/мин Бронзовое рабочее колесо

Артикул:  96109321
Цена обновлена - 28.03.2024

Grundfos TP 100-90/4 A-F-B BAQE
Grundfos TP 100-90/4 A-F-B BAQE 3x400 В, 1450 об/мин Бронзовое рабочее колесо
5
1
Голосов: 1
Оценить

Одноступенчатый одинарный центробежный насос Grundfos TP 100-90/4 A-F-B-BAQE типа "ин-лайн":
- кольца щелевого уплотнения из бронзы
- катафорезная обработка проточной части
- жёсткая втулочная муфта
- конструкция, облегчающая техобслуживание
- гидравлически оптимальная проточная часть
- конструкция типа "ин-лайн" с противолежащими всасывающим и напорным патрубками, позволяющая выполнить монтаж на трубе или на бетонном основании
- необслуживаемое торцевое уплотнение из коррозионно-стойкого металла.

3- фазный асинхронный электродвигатель.

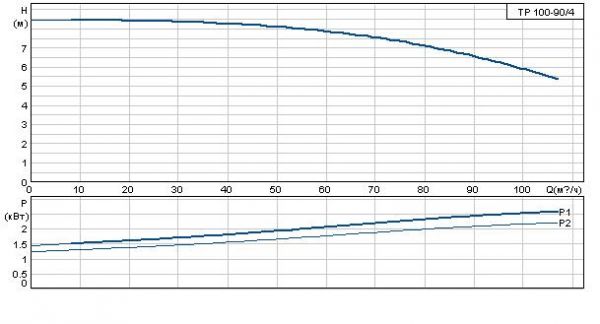

Технические характеристики:
Частота вращения - 1445 об/м
Номинальная подача - 69.5 м3/ч
Номинальный напор - 8.08 м
Максимальный гидростатический напор - 90 дм
Текущий диаметр рабочего колеса - 168 мм
Уплотнение вала - BAQE
Исполнение насоса - A
Модель - A

Материалы:
Корпус насоса - Чугун, EN-JL1040, ASTM A48-40 B
Рабочее колесо - Бронза, DIN W.-Nr. 2.1096.01, ASTM B584-C83600
Код материала - B

Монтаж:
Диапазон температуры окружающей среды - 0 .. 60 °C
Максимальное рабочее давление - 16 бар
Стандартный фланец - DIN
Код соединения - F
Соединение труб - DN 100
Допустимое давление - PN 16
Монтажная длина - 550 мм
Размер фланца электродвигателя - FF215

Жидкость:
Диапазон температур жидкости - 0 .. 120 °C
Плотность - 1000 кг/м3

Данные электрооборудования:
Тип электродвигателя - 100LB
IE Efficiency class - IE3
Количество полюсов - 4
Номинальная мощность - P2 - 2.2 кВт
Энергия (Р2), необходимая для насоса - 2.2 кВт
Промышленная частота - 50 Hz
Номинальное напряжение - 3 x 380-415 D V
Номинальный ток - 4.9 A
Пусковой ток - 600-660 %
Cos фи - характеристика мощности - 0,79-0,73
Номинальная скорость - 1450 об/м
IE efficiency - IE3 86,7 %
Эффективность электродвигателя при полной нагрузке - 86,7 %
Эффективность двигателя при 3/4 нагрузки - 87,7-87,2 %
Эффективность электродвигателя при 1/2 нагрузки - 87,6-85,6 %
Класс защиты (IEC 34-5) - 55 (Protect. water jets/dust)
Класс изоляции (IEC 85) - F
Защита электродвигателя - отсутствует
Номер электродвигателя - 87270324

Другое:
№ продукта - 96109321
Нетто вес - 102 кг
Полный вес - 116 кг
Объем упаковки - 0.39 м3
