Grundfos NBE 80-200/171 A-F-A-BAQE 2900 об/мин

Артикул:  95108642
Цена обновлена - 28.03.2024

Grundfos NBE 80-200/171
Grundfos NBE 80-200/171 A-F-A-BAQE 2900 об/мин Grundfos NBE 80-200/171 A-F-A-BAQE 2900 об/мин Grundfos NBE 80-200/171 A-F-A-BAQE 2900 об/мин Grundfos NBE 80-200/171 A-F-A-BAQE 2900 об/мин
Оценить

Grundfos NBE 80-200/171 A-F-A-BAQE

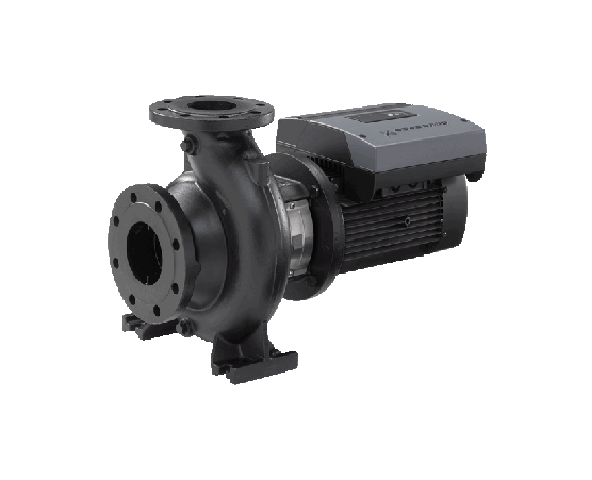

Одноступенчатый консольно-моноблочный насос grundfos NBE 80-200/171 без датчика.
Класс защиты IP 55.
Напряжение питания: 3 х 380-480 В, 50 Гц.
Возможно изготовление рабочего колеса из бронзы.
Цена насоса стандартного исполнения суммируется с дополнительной ценой торцевого уплотнения.
Дополнительная цена за торцевое уплотнение BQQV для всех указанных моделей составляет 35,00 ЕВРО.
При расчете цены насоса в нестандартном исполнении (иное торцевое уплотнение, бронзовое колесо): цена насоса стандартного
исполнения суммируется с ценой опции.
Насос NBE 80-200/171 с уплотнением BAQE предназначен для перекачивания технической воды в системах отопления, вентиляции, кондиционирования,маловязких, чистых и химически неагрессивных жидкостей, не содержащих твердых включений или волокон.
Несамовсасывающий одноступенчатый центробежный насос в соответствии с EN 1092-2.
Рабочее колесо гидравлически и динамически сбалансировано.

Насос NBE 80-200/171 имеет следующие характеристики:
- размеры фланца в соответствии с EN 1092-2,
- Чугун спиральный корпус насоса,
- вал из нержавеющей стали и Чугун рабочее колесо,
- несбалансированное торцевое уплотнение вала в соответствии с EN 12756.

Насос оснащён трёхфазным двигателем MGE с фланцем IEC с преобразователем частоты и ПИ-контроллером, встроенным в клеммную коробку двигателя. Так как для защиты двигателя и электронного оборудования от перегрузки и перегрева имеется встроенная защита, никаких дополнительных устройств не требуется.
Возможно подключение внешнего датчика, если требуется управление работой насоса, например, по расходу, дифференциальному давлению или температуре.
На панели управления можно задать необходимое установленное значение, а также режимы работы насоса: МИН, МАКС или ОСТАНОВ. Панель управления оснащена световыми индикаторами «Работы» и «Неисправности».
Связь с NBE 80-200/171 насосом может осуществляться через пульт дистанционного управления Grundfos R100, с помощью которого можно выполнять дополнительные настройки и считывать данные по различным параметрам, например, «Фактическое значение», «Частота вращения», «Входная мощность» и общее «Энергопотребление».

В клеммной коробке имеются клеммы подключения для:
- пуска/останова насоса (безпотенциальный контакт),
- внешней установки значения посредством аналогового сигнала, 0 - 5 В, 0 - 10 В, 0(4) - 20 мА,
- источника напряжения 5 В для потенциометра установленного значения,Iмакс = 5 мА,
- датчика, 0 - 5 В, 0 - 10 В, 0(4) - 20 мА,
- источника напряжения 24 В для датчика, Iмакс = 40 мА,
- входа для принудительного регулирования на МИН или МАКС (безпотенциальный контакт),
- сигнальное реле неисправности с нулевым потенциалом с перекидным контактом,
- RS485 GENIbus.

Технические характеристики:
Наименование продукции - NBE 80-200/171
Артикул (код) - 95108642

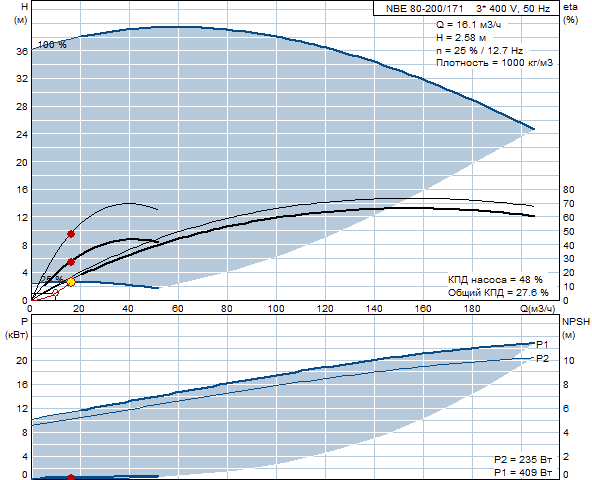

Частота вращения - 2940 об/м
Текущий расчитанный расход - 16,1 м?/ч
Общий гидростатический напор насоса - 2,58 м
Текущий диаметр рабочего колеса - 171 мм
Уплотнение вала - BAQE
Вторичное уплотнение вала - NONE
Диаметр вала - 32 мм
Исполнение насоса - A

Жидкость:
Диапазон температур жидкости - 0 .. 120 °C

Материалы:
Корпус насоса - Чугун
            EN-GJL-250
            ASTM A48-40 B
Рабочее колесо - Чугун
             EN-GJL-200
             ASTM A48-30 B
Код материала - A

Монтаж:
Максимальная температура окружающей среды - 40 °C
Максимальное рабочее давление - 16 бар
Стандартный фланец - EN 1092-2
Код соединения - F
Вход насоса - 100
Выход насоса - 80
Допустимое давление - PN 16
Щелевое уплотнение(я) - щелевое уплотнение

Данные электрооборудования:
Тип электродвигателя - 180MB
Количество полюсов - 2
Номинальная мощность - P2 - 22 кВт
Промышленная частота - 50 Hz
Номинальное напряжение - 3 x 380-480 V
Номинальный ток - 43.5-35.0 A
Cos фи - характеристика мощности - 0,91-0,90
Номинальная скорость - 480-3540 об/м
Класс защиты (IEC 34-5) - 55
Класс изоляции (IEC 85) - F
Номер электродвигателя - 85901267
Монтажное обозначение по (IEC 34-7) - IM B35
Тип смазки - Grease
EAN номер - 5700836496354

Другое:
Label - Grundfos Blueflux
Нетто вес - 237 кг
Полный вес - 257 кг
Объем упаковки - 0.725 м3
№ структурного файла - 95139416
