Дренажные насосы DWK моноблочного типа в чугунном корпусе

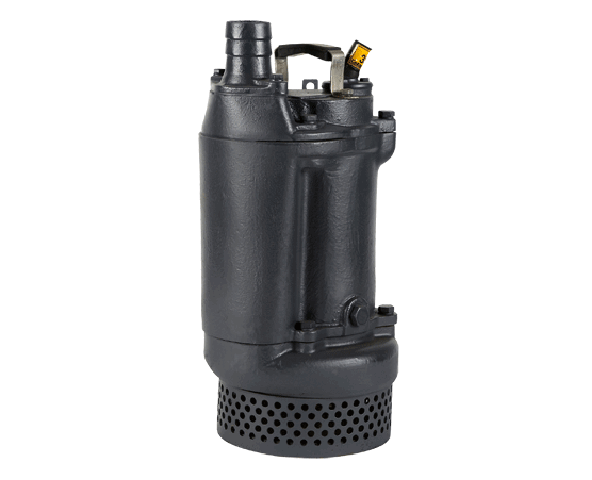

Насос Grundfos DWK представляет собой погружной насос для применения в системах водоотведения и дренажа.
Насос DWK.O.6.80.22.5.0D используется для перекачивания:больших объемов грунтовых и поверхностных вод,сточных вод при высоком напоре, воды из дренажных колодцев с содержанием грязи.Благодаря компактной конструкции насос подходит для использования как в переносных, так и стационарных установках.
Насос DWK.O.6.80.22.5.0D выполнен из чугуна, имеет вертикальный напорный канал и оснащен встроенным погружным трехфазным закрытым электродвигателем, имеющим класс изоляции F (155°C). Насос включает в себя стояк, двойное торцевое уплотнение вала и полуоткрытое рабочее колесо.
Насос DWK.O.6.80.22.5.0D оснащен биметаллическим термодатчиком для защиты двигателя от перегрева.фильтром, подъемной рукояткой и кабелем длиной 10 м.
Исполнение: Напорное отверстие может быть оснащено патрубком для шланга или фланцевым соединением (стандартная комплектация). Кабель 10 м.
Вариант установки: погружная свободная установка. Насосы DWK поставляются в комплекте с сетчатым фильтром на всасывающей линии.Частота вращения 2850 об/мин. DWK.O - насос с полуоткрытым рабочим колесом, DWK.E - насос с закрытым рабочим колесом.
DWK….R: насос с рабочим колесом и сетчатым фильтром на всасывании из нержавеющей стали.
Технические характеристики:
Тип продукта - DWK.O.6.80.22.5.0D
Производственный номер - 96922647
EAN номер - 5700313724345
Устр-ва управл-ия:
Датчик уплотнения - N
Тип датчика - BI-METAL
Жидкость:
Диапазон температур жидкости - 0 .. 40 °C
Мин. pH - 4
Технич.:
Maкс. расход - 9.31 л/с
Миним. гидростатический напор - 8 м
Макс. гидростатический напор - 25 м
Текущий диаметр рабочего колеса - 147 мм
Тип рабочего колеса - ОТКРЫТОЕ
Максимальный размер частицы - 6 мм
Первичное уплотнение вала - SIC-SIC
Вторичное уплотнение вала - SIC-SIC
Макс. гидравлическое КПД - 53 %
Материалы:
Корпус насоса - Чугун
DIN W.-Nr. GG20
Рабочее колесо - Чугун с шаровидным графитом
DIN W.-Nr. GCD450
Электродвигатель - Чугун
DIN W.-Nr. GG20
Монтаж:
Максимальная температура окружающей среды - 40 °C
Выход насоса - DN80
Максимальная глубина установки - 25 м
Данные электрообор-я:
Количество полюсов - 2
Номинальная мощность - P2 - 2.2 кВт
Промышленная частота - 50 Hz
Номинальное напряжение - 3 x 380-415 V
Допуст.откл-е напряж - +5/-5 %
Способ запуска - прямой пуск
Макс. число пусков в час - 30
Номинальный ток - 5.1 A
Расчетное значение тока от 3/4 нагрузки - 4.1 A
Расчетное значение тока от 1/2 нагрузки - 3 A
Cos phi - коэф-нт мощности - 0,819
Cos phi - коэф. мощности при 3/4 нагрузки - 0,789
Cos phi - коэф. мощности при 1/2 нагрузки - 0,715
Номинальная скорость - 2850 об/м
Эффективность электродвигателя при полной нагрузке - 79,5 %
Эффективность двигателя при 3/4 нагрузки - 78,9 %
Эффективность электродвигателя при 1/2 нагрузки - 77,3 %
Класс защиты (IEC 34-5) - 68
Класс изоляции (IEC 85) - F
Взрывозащищенное исполнение - нет
Длина кабеля - 10 м
Тип кабеля - TP90/TP90
Размер кабеля - 4X1.5MM2+4X1MM2
Другое:
Нетто вес - 45 кг
