Grundfos CR 20-2 A-F-A-V-HQQV (фланец по DIN) 3х400 В

Артикул:  96500591
Цена обновлена - 19.03.2024

Grundfos CR 20-2
Grundfos CR 20-2 A-F-A-V-HQQV (фланец по DIN) 3х400 ВGrundfos CR 20-2 A-F-A-V-HQQV (фланец по DIN) 3х400 ВGrundfos CR 20-2 A-F-A-V-HQQV (фланец по DIN) 3х400 В
Оценить

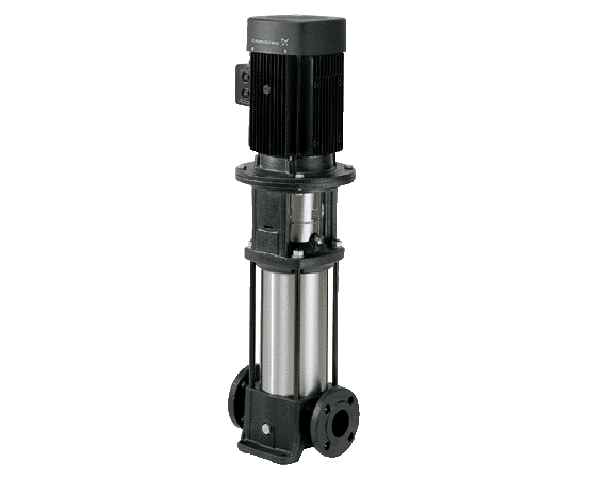

Grundfos CR 20-2 A-F-A-V-HQQV

Вертикальный многоступенчатый центробежный насос Grundfos CR 20-2 с нормальным всасыванием типа "ин-лайн" для  монтажа на плите-основании.
Характеристики насоса:
-Рабочие колеса и промежуточные камеры выполнены из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4301.
-Головная и нижняя опорная часть насоса CR 20-2 выполнены из Чугун.
-Уплотнение вала в соответствии с DIN 24960.
-Крутящий момент передается через разъемную муфту.
-Подсоединение к трубопроводу с помощью фланцев DIN.
3-фазный асинхронный электродвигатель.

Технические характеристики:
Наименование продукции - CR 20-2
Код (Артикул) - 96500591
Частота вращения - 2899 об/м
Номинальная подача - 21 м3/ч
Номинальный напор - 22 м
Макс. гидростатический напор - 28.9 м
Рабочие колеса - 02
Торцевое уплотнение - HQQV
Эластомер - Viton
Данные на паспортной табличке - CE
Тип насоса - CR 20
Ступени - 02
Исполнение насоса - A
Модель - A

Материалы:
Корпус насоса - Чугун
EN-JL1030
ASTM A48-30 B
Рабочее колесо - Нержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материала - A
Код резины - V

Жидкость:
Диапазон температур жидкости - -20 .. 90 °C
Плотность - 1000 кг/м3

Монтаж:
Максимальная температура окружающей среды - 60 °C
Макс. давление при заданной темп-ре - 16 бар / 90 °C
16 бар / -20 °C
Стандартный фланец - DIN
Код соединения - F
Соединение труб - DN 50
Допустимое давление - PN 16
Размер фланца электродвигателя - FT115

Данные электрообор-я:
Тип электродвигателя - 90LC
IE Efficiency class - IE3
Количество полюсов - 2
Номинальная мощность - P2 - 2.2 кВт
Энергия (Р2), необходимая для насоса - 2.2 кВт
Промышленная частота - 50 Hz
Номинальное напряжение - 3 x 380-415 D V
Номинальный ток - 4.45 A
Пусковой ток - 850-950 %
Cos фи - характеристика мощности - 0,89-0,87
Номинальная скорость - 22890-2910 об/м
IE efficiency - IE3 85,9%
Эффективность электродвигателя при полной нагрузке - 85,9-85,9 %
Эффективность двигателя при 3/4 нагрузки - 86,8-87,0 %
Эффективность электродвигателя при 1/2 нагрузки - 86,0-84,9 %
Класс защиты (IEC 34-5) - 55 (Protect. water jets/dust)
Класс изоляции (IEC 85) - F
Защита электродвигателя - Отсутс.
Номер электродвигателя - 85U15908

Другое:
Label - Grundfos Blueflux
Нетто вес - 50 кг
Полный вес - 72 кг
Объем упаковки - 0.09 м3
EAN номер - 5700396204888
